12 نمونه درب آهنی ساده قاب دار
12 نمونه درب آهنی ساده قاب دار زمانی دوام و حرکت روان تری ایجاد می کنند که ابعاد قاب, مقطع پروفیل و وزن لنگه با نوع بازشو و شرایط تردد هماهگ طراحی شوند. درب آهنی ساده قاب دار از نظر ظاهری ساختاری منظم و کم جزئیات دارد, اما همین سادگی باعث می شود کیفیت برش, گونیا بودن فریم, محل اتصال قاب های داخلی و یکنواختی فاصله ها بیشتر دیده شوند. تفاوت مدل تک قاب, چند قاب, قاب عمودی, قاب افقی, قاب نامتقارن, ورق خور, مشبک, شیشه خور, تک لنگه, دو لنگه, نیمه بسته و ترکیبی فقط به فرم ظاهری محدود نیست و هر کدام رفتار متفاوتی در برابر وزن, پیچش و فشار لولا دارند. اگر قاب های داخلی بدون توجه به مسیر انتقال نیرو ساخته شوند, امکان افتادگی لنگه, لرزش ورق یا سخت شدن قفل افزایش پیدا می کند. در انتخاب درب آهنی ساده قاب دار باید جنس پروفیل, ضخامت ورق, ابعاد دهانه, نوع لولا, کیفیت جوش, پوشش رنگ, امنیت و شرایط نگهداری بررسی شوند. قیمت این محصول نیز به مقدار متریال, تعداد قاب ها, ابعاد, یراق آلات و شرایط نصب وابسته است. حفاظ کاران می تواند با بررسی جزئیات ساخت و اجرای واقعی, انتخاب مدل را به تصمیمی فنی و متناسب با کاربری تبدیل کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| قاب اصلی | قاب پیرامونی مسیر اصلی انتقال وزن لنگه به لولا را تشکیل می دهد و کیفیت پروفیل آن بر مقاومت در برابر پیچش اثر دارد. | مقطع قاب بر اساس ارتفاع, عرض و وزن کامل لنگه انتخاب شود. |
| قاب های داخلی | تقسیم بندی داخلی می تواند سطح لنگه را تقویت کند و طول آزاد ورق یا پروفیل را کاهش دهد. | تعداد قاب ها بر اساس نیاز سازه ای تعیین شود و صرفاً جنبه تزئینی نداشته باشد. |
| ورق فلزی | ضخامت و نحوه اتصال ورق بر وزن, صافی سطح و احتمال ایجاد موج یا صدای لرزش اثر مستقیم دارد. | ورق در مدل های بزرگ با زیرسازی کافی مهار شود. |
| کیفیت جوش | ترتیب جوشکاری تعیین می کند فریم پس از سرد شدن تا چه اندازه گونیا و بدون تاب باقی بماند. | قطرهای لنگه پیش و پس از جوشکاری کنترل شوند. |
| لولا | لولا بار لنگه را به چهارچوب منتقل می کند و انتخاب نامتناسب می تواند باعث افتادگی یا سخت شدن حرکت شود. | نوع و تعداد لولا بر اساس وزن نهایی درب تعیین شوند. |
| قفل و دستگیره | قفل و دستگیره فشار تکراری استفاده را به فریم وارد می کنند و محل آن ها باید از داخل تقویت شده باشد. | پیش از ساخت, نوع یراق آلات و محل دقیق نصب مشخص شود. |
| پوشش رنگ | زیرسازی و پوشش مناسب از لبه ها, نقاط جوش و سطح آهن در برابر رطوبت و خوردگی محافظت می کنند. | پوشش باید روی گوشه ها و درزهای قاب نیز یکنواخت اجرا شود. |
| نصب چهارچوب | شاقول و گونیا بودن چهارچوب بر فاصله لنگه, حرکت روان و عملکرد صحیح قفل اثر مستقیم دارد. | چهارچوب پیش از رگلاژ لنگه به طور کامل مهار شود. |
| نگهداری | بازدید لولا, قفل, پوشش و نقاط اتصال قاب از ایجاد خرابی تدریجی و نیاز به تعمیرات گسترده جلوگیری می کند. | مدلی انتخاب شود که دسترسی به یراق آلات و نقاط سرویس ساده باشد. |
اطلاعات تماس
شناخت فنی 12 نمونه درب آهنی ساده قاب دار و کاربرد آن ها
قاب بندی در درب آهنی ساده فقط برای ایجاد فرم ظاهری استفاده نمی شود و می تواند نقش سازه ای نیز داشته باشد. هر قاب داخلی طول آزاد اعضای فریم یا سطح ورق را کاهش می دهد و در نتیجه مقاومت لنگه در برابر پیچش افزایش پیدا می کند. با این حال افزایش تعداد قاب ها بدون محاسبه می تواند وزن را بالا ببرد و فشار بیشتری به لولا وارد کند. مدل های تک قاب و چند قاب برای دهانه های مختلف رفتار یکسانی ندارند و جهت خطوط عمودی یا افقی نیز بر ظاهر و نحوه پشتیبانی سطح اثر می گذارد. در مدل های ورق خور, قاب می تواند زیرسازی مناسبی برای پنل ایجاد کند و در نمونه های شیشه خور نیز مرز نگهدارنده پنل را شکل دهد. انتخاب صحیح باید میان ظاهر ساده, وزن کنترل شده, استحکام فریم و امکان نگهداری تعادل ایجاد کند.

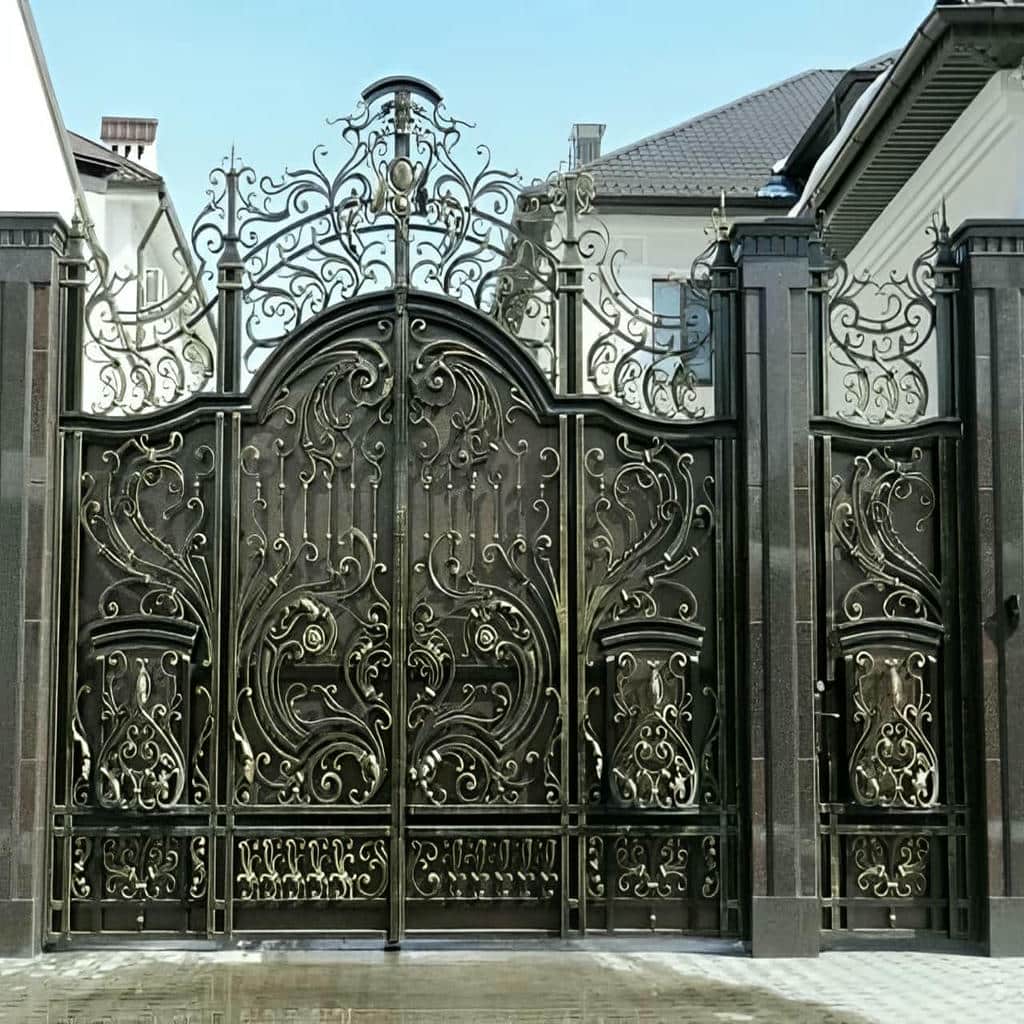

مدل تک قاب برای ساختار ساده و وزن کنترل شده
مدل تک قاب معمولاً از یک فریم پیرامونی و یک تقسیم بندی محدود داخلی تشکیل می شود. این ساختار برای دهانه هایی مناسب است که نیاز به سطح ساده و بدون جزئیات زیاد دارند. از نظر فنی, کاهش تعداد اعضای داخلی می تواند وزن لنگه را پایین نگه دارد, اما ابعاد پروفیل اصلی باید توان تحمل سطح را داشته باشند. اگر لنگه عریض باشد, نبود تقویت کافی در بخش میانی می تواند باعث لرزش یا پیچش شود. در چنین شرایطی باید مقطع شاسی یا محل یک عضو تقویتی محدود با دقت انتخاب شود.
ظاهر یکپارچه مدل تک قاب باعث می شود کیفیت صافی ورق و یکنواختی خطوط بیشتر دیده شود. در مدل ورق خور, پنل بزرگ باید به شکلی مهار شود که پس از جوشکاری موج ایجاد نکند. در نمونه مشبک نیز قاب پیرامونی باید سختی کافی داشته باشد تا سطح باز باعث کاهش پایداری نشود. این مدل برای سفارش هایی مناسب است که سادگی و نگهداری آسان اهمیت دارند, به شرط آنکه طراحی فریم متناسب با ابعاد واقعی انجام شود و تنها به ظاهر کم جزئیات توجه نشود.

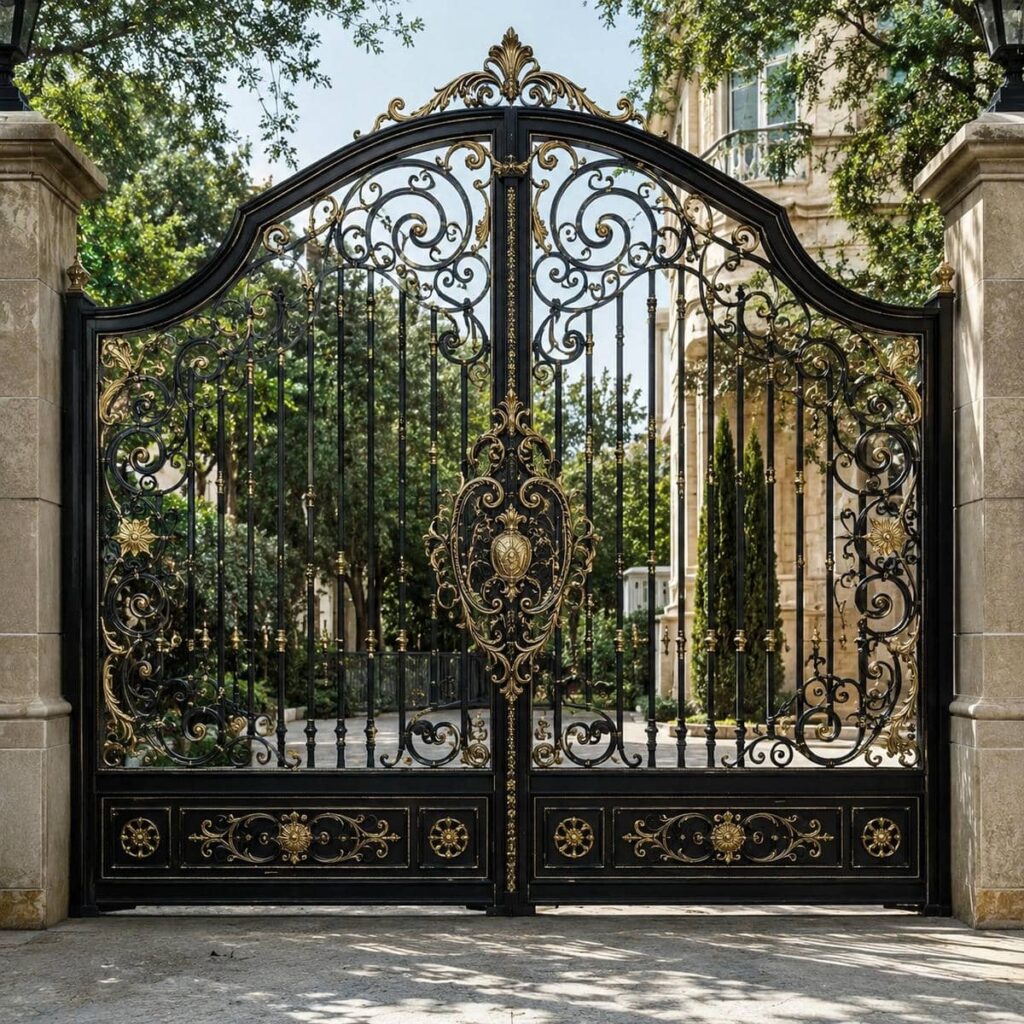

مدل چند قاب برای افزایش صلبیت و نظم سطح
در مدل چند قاب, سطح لنگه به چند بخش کوچک تر تقسیم می شود و این تقسیم بندی می تواند مقاومت کلی را افزایش دهد. اعضای داخلی مانند تیرک های تقویتی عمل می کنند و طول آزاد ورق را کاهش می دهند. این ویژگی در درب های بلند یا عریض اهمیت دارد, زیرا سطح بزرگ بدون حمایت کافی بیشتر در معرض تاب و لرزش قرار می گیرد. با این حال محل قاب ها باید بر اساس مسیر انتقال نیرو انتخاب شود. چیدمان تصادفی ممکن است وزن اضافه ایجاد کند بدون اینکه به سختی مؤثر کمک زیادی کند.
از نظر ظاهری, قاب های هم اندازه نظم بیشتری ایجاد می کنند و مدل های نامتقارن حس مدرن تری دارند. در هر دو حالت, عرض پروفیل های داخلی باید با قاب اصلی تناسب داشته باشد تا سطح بیش از حد شلوغ نشود. محل قفل نیز بهتر است در ناحیه ای قرار گیرد که پشت آن عضو مقاوم وجود دارد. اگر قاب ها با ورق یا شیشه پر شوند, وزن هر پنل باید در طراحی فریم لحاظ شود. هماهنگی این جزئیات باعث می شود مدل چند قاب هم از نظر زیبایی و هم از نظر عملکرد نتیجه مناسبی ایجاد کند.
مدل قاب عمودی و افقی برای کنترل فرم و نیرو
قاب های عمودی معمولاً ارتفاع درب را برجسته تر نشان می دهند و می توانند مسیر مناسبی برای انتقال نیرو میان بالا و پایین فریم ایجاد کنند. این ساختار در مدل های بلند کاربردی است و می تواند سطح ورق را در جهت عرض پشتیبانی کند. قاب های افقی نیز عرض درب را برجسته تر می کنند و برای تقسیم پنل به بخش های کوتاه تر مناسب هستند. انتخاب جهت قاب نباید صرفاً بر پایه ظاهر انجام شود و باید ابعاد لنگه و محل نقاط پرتنش نیز در نظر گرفته شوند.
در طراحی ترکیبی می توان قاب های افقی و عمودی را با هم استفاده کرد, اما تعداد اتصال ها افزایش پیدا می کند و کنترل جوشکاری اهمیت بیشتری پیدا خواهد کرد. هر اتصال حرارت موضعی وارد می کند و ترتیب نامناسب جوش می تواند فریم را از گونیا خارج کند. بنابراین اجرای قاب های داخلی باید مرحله ای انجام شود و ابعاد در طول ساخت بررسی شوند. طرحی که با ساختار فریم هماهنگ باشد, می تواند بدون افزایش غیرضروری وزن, صلبیت کافی ایجاد کند و خطوط منظم خود را در استفاده طولانی حفظ نماید.
- مدل تک قاب برای دهانه متعادل با وزن کنترل شده مناسب است.
- چند قاب داخلی می تواند سطح ورق را بهتر پشتیبانی کند.
- جهت قاب ها باید با ابعاد و رفتار سازه ای لنگه هماهنگ شود.
- تعداد قاب بیشتر همیشه به معنای کیفیت بالاتر نیست.
- محل قفل و لولا باید نسبت به قاب های تقویتی طراحی شود.

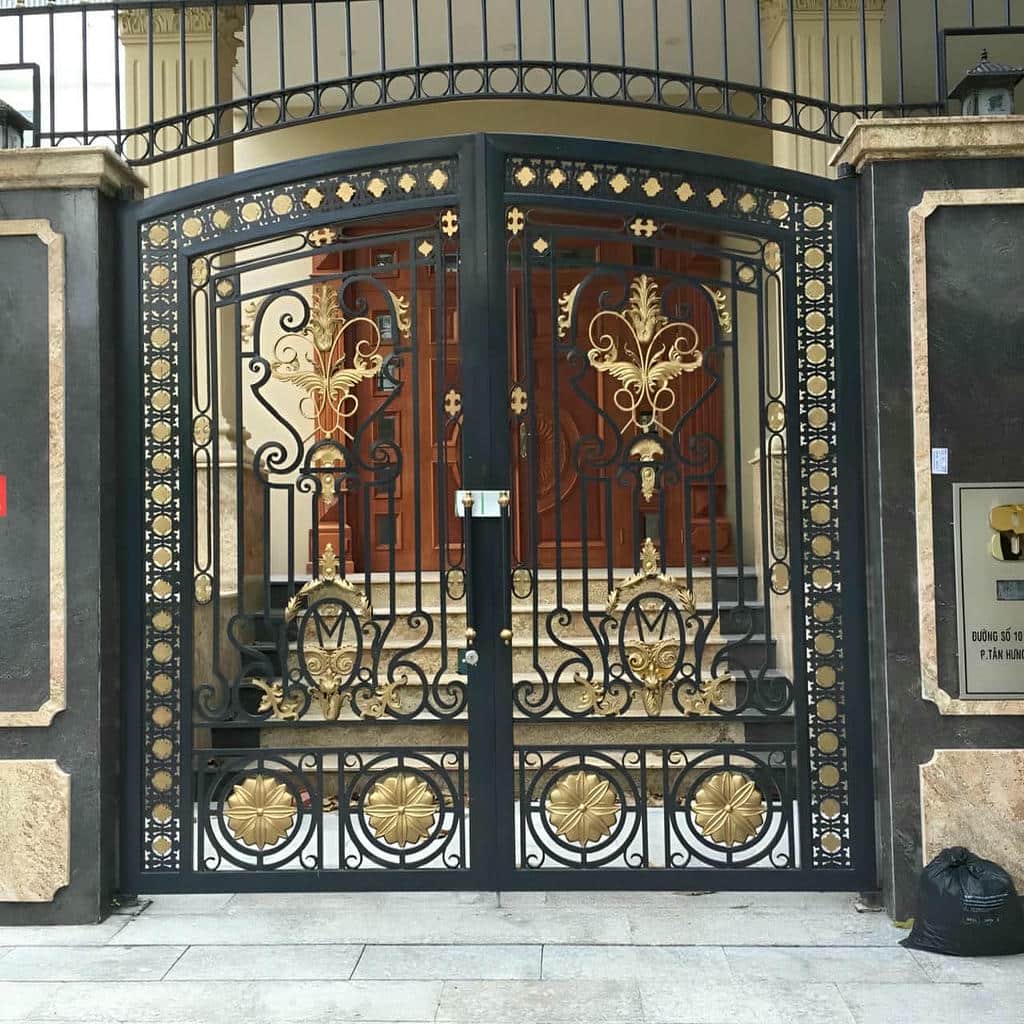

پروفیل, ورق و کیفیت ساخت درب آهنی قاب دار
دوام درب آهنی قاب دار بیشتر به کیفیت ساختار داخلی وابسته است تا تعداد خطوط ظاهری روی سطح. فریم پیرامونی باید وزن کل لنگه را تحمل کند و قاب های داخلی نیز در نقاطی قرار گیرند که واقعاً به تقویت نیاز دارند. نوع پروفیل, ضخامت ورق, ترتیب جوش و پوشش نهایی مجموعه ای به هم پیوسته هستند و ضعف هر کدام می تواند عملکرد بخش دیگر را تحت تأثیر قرار دهد. فریم بسیار سبک ممکن است در برابر وزن پنل تغییر شکل دهد و فریم بیش از حد سنگین نیز فشار بیشتری به لولا و چهارچوب وارد می کند. جوشکاری باید با کنترل حرارت انجام شود تا گوشه ها از گونیا خارج نشوند. پس از ساخت نیز آماده سازی سطح اهمیت دارد, زیرا نقاط جوش و لبه قاب ها محل های حساس تری برای شروع خوردگی محسوب می شوند.
انتخاب پروفیل قاب بر اساس ابعاد و بار واقعی
پروفیل قاب اصلی باید بر اساس عرض, ارتفاع و وزن کامل لنگه انتخاب شود. درب کوچک با پنل سبک به همان مقطعی نیاز ندارد که برای لنگه عریض و ورق خور استفاده می شود. افزایش بیش از حد وزن فریم می تواند حرکت را دشوار کند و بار لولا را بالا ببرد. از طرف دیگر, پروفیل ضعیف ممکن است در ناحیه قفل یا لولا تغییر شکل دهد. طراحی صحیح تلاش می کند سختی کافی را در محل لازم ایجاد کند و از مصرف غیرضروری متریال پرهیز نماید.
قاب های داخلی نیز بهتر است با مقطع متناسب ساخته شوند. اگر اعضای داخلی بسیار ضخیم باشند, ظاهر ساده درب سنگین می شود و وزن اضافه ایجاد می کنند. اگر بیش از حد سبک باشند, نقش تقویتی خود را از دست می دهند. در مدل های دارای ورق یا شیشه, قاب باید بتواند پنل را در طول زمان بدون لرزش نگه دارد. محل اتصال هر عضو داخلی به فریم نیز اهمیت دارد, زیرا اتصال نامناسب می تواند تمرکز تنش ایجاد کند و به مرور موجب ایجاد صدا یا تغییر شکل شود.

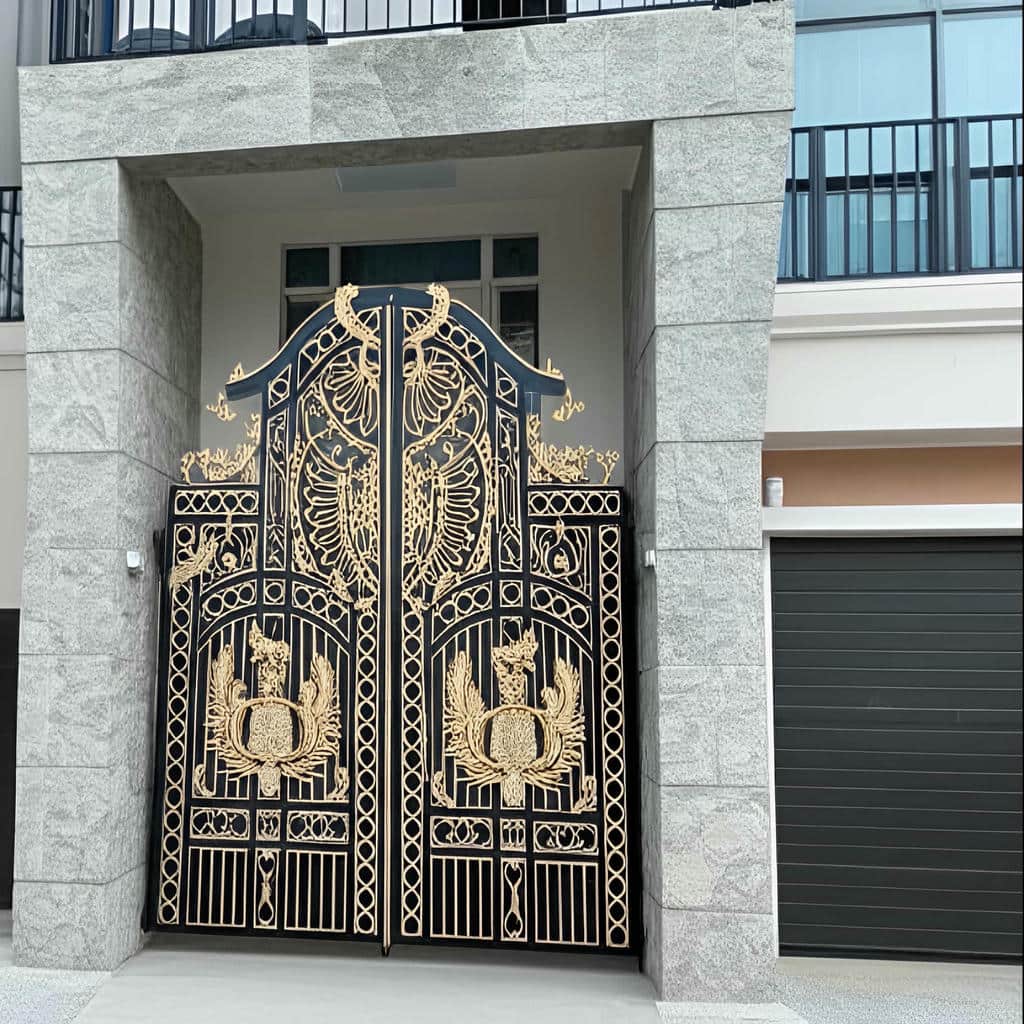

جوشکاری قاب ها بدون ایجاد تاب و تغییر فرم
هر قاب داخلی چند نقطه اتصال جدید به فریم اضافه می کند و همین موضوع کنترل ترتیب جوش را مهم تر می سازد. اگر همه اتصالات یک سمت به صورت پیوسته جوش داده شوند, انقباض ناشی از سرد شدن می تواند فریم را بکشد و از حالت گونیا خارج کند. روش مناسب این است که جوش ها به شکل مرحله ای و متقابل اجرا شوند. در طول کار, قطرهای لنگه و فاصله قاب ها اندازه گیری می شوند تا خطای هندسی قبل از تکمیل ساخت شناسایی گردد.
پس از سرد شدن, صافی سطح و زاویه گوشه ها دوباره بررسی می شوند. پرداخت جوش باید به اندازه ای باشد که سطح برای رنگ آماده شود اما از استحکام اتصال کاسته نشود. در مدل ساده, خطوط جوش نامنظم بیشتر دیده می شوند و کیفیت پرداخت اهمیت بیشتری دارد. حفره یا درز باز در گوشه قاب ها نیز می تواند مسیر نفوذ رطوبت ایجاد کند. کنترل این نقاط قبل از پوشش نهایی باعث می شود ظاهر و دوام محصول در کنار هم حفظ شوند.
ورق, شیشه و پنل درون قاب های فلزی
قاب داخلی می تواند با ورق, شیشه یا بخش مشبک پر شود و هر انتخاب رفتار متفاوتی ایجاد می کند. ورق وزن بیشتری دارد و باید در چند نقطه پشتیبانی شود تا موج نیفتد. شیشه به قاب نگهدارنده و فاصله مناسب نیاز دارد تا تحت فشار مستقیم فلز قرار نگیرد. پنل مشبک نیز سبک تر است اما میزان فضای باز آن روی سختی سطح اثر می گذارد. بنابراین نوع پرکننده باید قبل از نهایی شدن پروفیل و لولا مشخص شود.
در مدل های ترکیبی, بهتر است وزن هر بخش به صورت تقریبی در طراحی لحاظ شود تا توزیع بار نامتعادل ایجاد نشود. قاب شیشه باید امکان تعویض پنل را فراهم کند و ورق نیز بهتر است بدون ایجاد تنش حرارتی شدید متصل شود. اگر پنل ها در ابعاد متفاوت ساخته شوند, خطوط قاب باید همچنان منظم باقی بمانند. این هماهنگی باعث می شود درب آهنی ساده قاب دار علاوه بر ظاهر مرتب, از نظر تعمیر و نگهداری نیز ساختار قابل دسترسی داشته باشد.
- پروفیل قاب اصلی بر اساس وزن کامل لنگه انتخاب شود.
- اعضای داخلی با مقطع متناسب و بدون افزایش وزن غیرضروری اجرا شوند.
- جوشکاری قاب ها به شکل مرحله ای و متقابل انجام شود.
- گونیا و فاصله قاب ها پس از سرد شدن کنترل شوند.
- نوع ورق یا شیشه پیش از نهایی شدن شاسی مشخص گردد.
- تمام نقاط جوش و لبه ها پیش از رنگ آماده سازی شوند.
انتخاب مدل, اندازه گیری و نصب فنی درب قاب دار
اندازه گیری و نصب درب قاب دار باید با همان دقتی انجام شود که برای ساخت فریم به کار می رود, زیرا اختلاف کوچک در چهارچوب می تواند خطوط قاب را کج یا نامنظم نشان دهد. عرض و ارتفاع دهانه باید در چند نقطه اندازه گیری شوند و وضعیت کف, شاقول دیوارها و فضای بازشو نیز بررسی گردد. در مدل دو لنگه, هماهنگی خط میانی و ادامه قاب ها میان دو بخش اهمیت بیشتری دارد. پس از ساخت, چهارچوب در محل نصب کاملاً تراز و مهار می شود و تنها بعد از تثبیت, لنگه روی لولا قرار می گیرد. حرکت آزاد درب پیش از تنظیم قفل بررسی می شود تا هرگونه سختی ناشی از هندسه نادرست شناسایی گردد. اجرای این ترتیب باعث می شود خطوط قاب ظاهر منظم خود را حفظ کنند و یراق آلات تحت فشار اضافه قرار نگیرند.

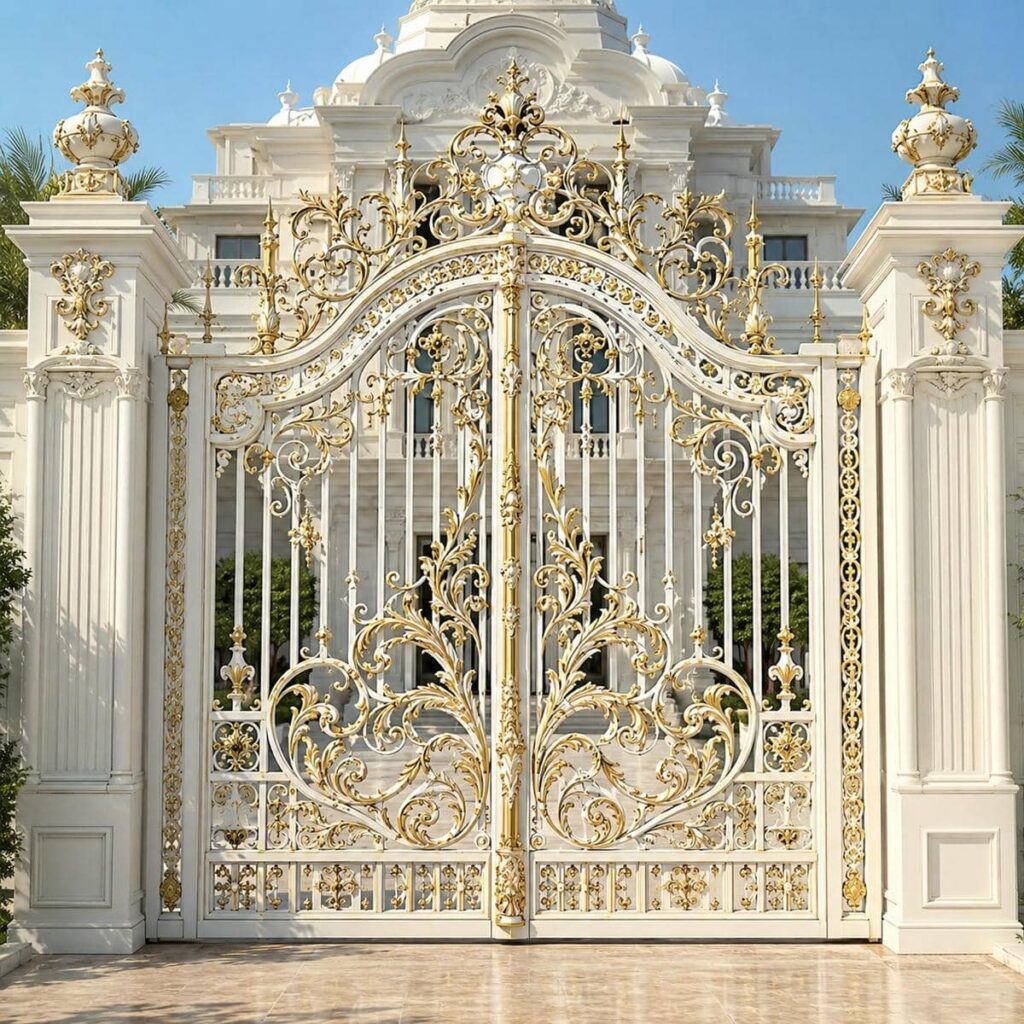

اندازه گیری دهانه با توجه به تقسیم بندی قاب
ابعاد دهانه روی مقیاس قاب های داخلی اثر مستقیم دارند. طرحی که روی لنگه کوچک متناسب به نظر می رسد, ممکن است در ابعاد بزرگ نیاز به تقسیم بندی بیشتری داشته باشد. پس از ثبت عرض و ارتفاع دقیق, تعداد قاب ها و نسبت آن ها با سطح لنگه تعیین می شود. همچنین باید وضعیت کف نهایی مشخص باشد, زیرا تغییر ارتفاع کف می تواند فاصله پایین لنگه را کاهش دهد. در صورت وجود شیب, مسیر بازشو نیز باید در کل زاویه حرکت کنترل شود.
اگر مدل دو لنگه انتخاب شود, ادامه خطوط قاب در دو بخش باید از ابتدا برنامه ریزی شود. اختلاف کوچک در ارتفاع قاب ها پس از نصب به وضوح دیده خواهد شد. محل دستگیره و قفل نیز باید به شکلی تعیین شود که ساختار قاب را قطع یا تضعیف نکند. اندازه گیری دقیق پیش از تولید باعث می شود نیاز به برش و اصلاح در محل کاهش یابد و پوشش نهایی درب آسیب نبیند. این مرحله یکی از مؤثرترین عوامل برای حفظ نظم بصری طرح است.

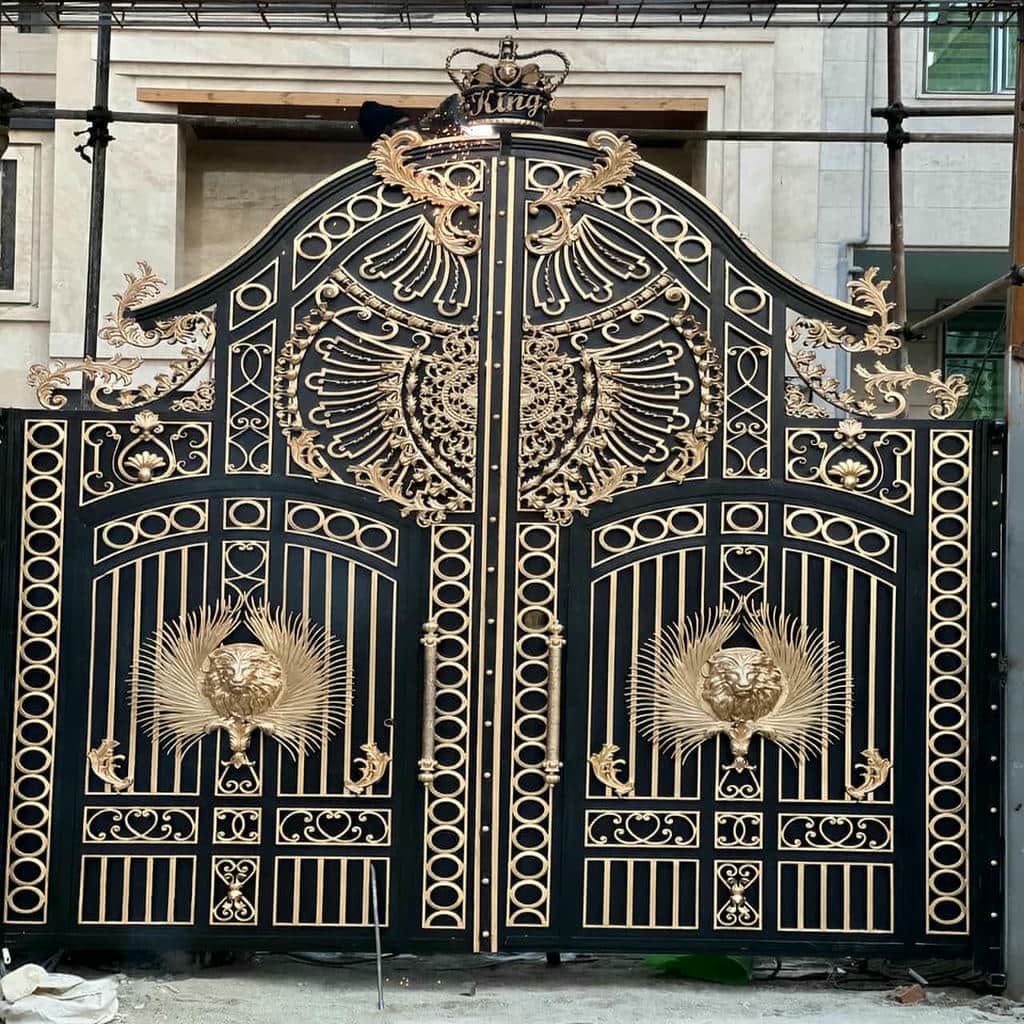

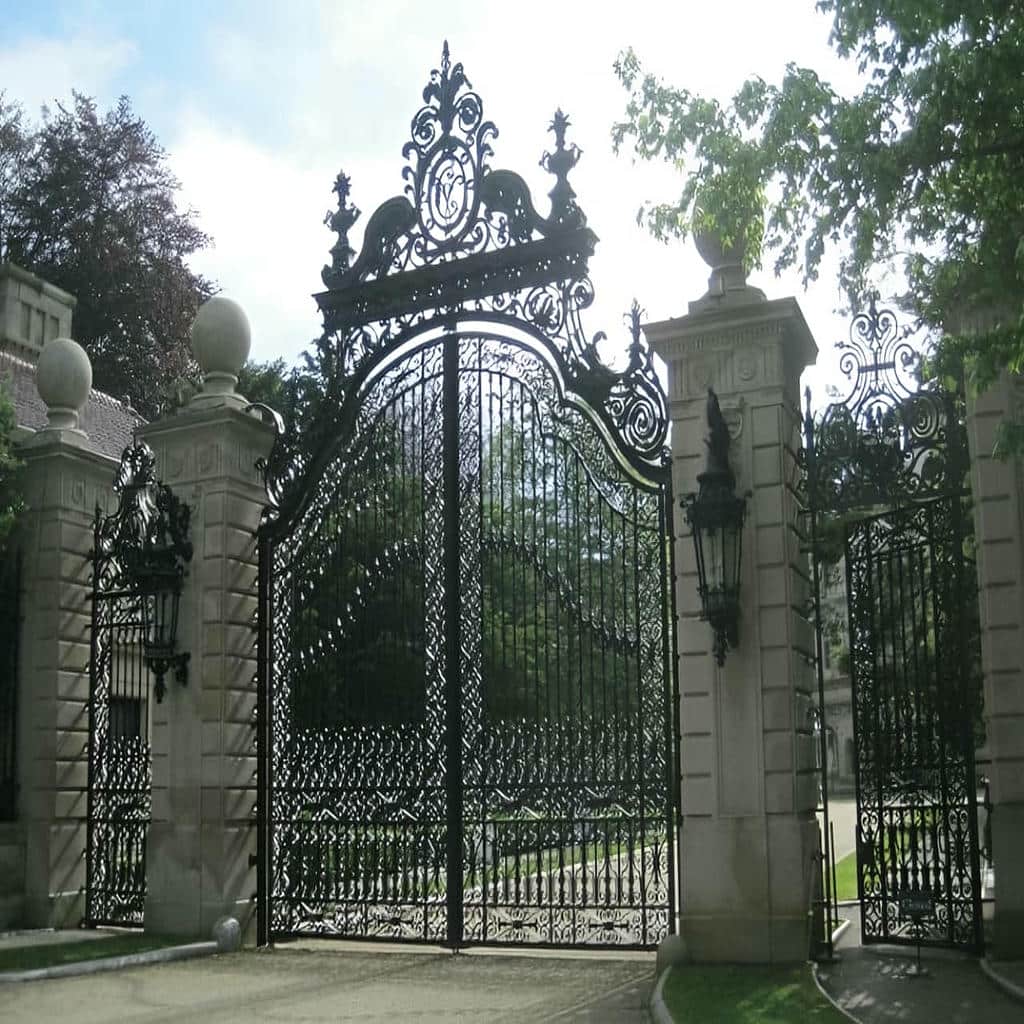

مهار چهارچوب و حفظ گونیا هنگام نصب
چهارچوب باید پیش از نصب لنگه کاملاً در وضعیت شاقول و گونیا قرار گیرد. نقاط مهار باید روی بستر مقاوم باشند و اتصال به صورت مرحله ای انجام شود تا قاب تحت کشش نامتعادل تغییر شکل ندهد. پس از هر مرحله, عرض داخلی و قطرها دوباره کنترل می شوند. اگر چهارچوب اندکی از گونیا خارج شود, خطوط قاب داخلی نیز نسبت به کف و دیوار کج دیده خواهند شد و فاصله لنگه در بالا و پایین یکسان نخواهد بود.
پس از تثبیت کامل چهارچوب, لنگه نصب می شود و حرکت آن بدون قفل آزمایش می گردد. در این مرحله هرگونه تماس با فریم یا کف باید اصلاح شود. رگلاژ قفل زمانی انجام می شود که حرکت آزاد و فاصله ها صحیح باشند. تنظیم زبانه برای جبران افتادگی یا کجی چهارچوب راه حل مناسبی نیست و تنها فشار بیشتری به قطعات وارد می کند. نصب اصولی باعث می شود قاب های ظاهری نیز در امتداد صحیح باقی بمانند و درب ظاهر منظم خود را حفظ کند.
انتخاب لولا و رگلاژ متناسب با وزن لنگه
وزن قاب های داخلی, ورق و یراق آلات باید در انتخاب لولا محاسبه شود. درب قاب دار ممکن است ظاهری ساده داشته باشد اما تعداد اعضای داخلی وزن قابل توجهی ایجاد کند. ظرفیت ناکافی لولا باعث افتادگی تدریجی می شود و اولین نشانه آن معمولاً تغییر فاصله لنگه با چهارچوب یا سخت شدن قفل است. محل اتصال لولا نیز باید درون فریم تقویت شده باشد تا بار در سطح مناسبی توزیع شود.
محور همه لولاها باید در یک راستا باشد. اختلاف محور باعث می شود لنگه هنگام حرکت تحت پیچش قرار گیرد و مقاومت بیشتری احساس شود. پس از نصب, باز و بسته شدن در چند چرخه آزمایش می شود و صدای غیرعادی یا تغییر فاصله مورد بررسی قرار می گیرد. در مدل های سنگین, بازدید مجدد پس از شروع استفاده نیز می تواند مفید باشد. رگلاژ زودهنگام از انتقال فشار به قفل و تغییر شکل بیشتر فریم جلوگیری می کند.
- ابعاد دهانه در چند نقطه اندازه گیری شوند.
- تقسیم بندی قاب با اندازه واقعی لنگه هماهنگ شود.
- چهارچوب قبل از نصب لنگه کاملاً شاقول و گونیا باشد.
- لولا بر اساس وزن کامل قاب و پنل انتخاب شود.
- حرکت آزاد لنگه پیش از تنظیم قفل بررسی گردد.
- در مدل دو لنگه, امتداد قاب ها در خط میانی کنترل شود.
قیمت, سفارش, نگهداری و خدمات حفاظ کاران برای درب قاب دار
قیمت درب آهنی ساده قاب دار به ابعاد, تعداد قاب ها, نوع پروفیل, مقدار ورق یا شیشه, نوع لولا, قفل, پوشش رنگ و شرایط نصب وابسته است. مدل ساده ممکن است از نظر ظاهری کم جزئیات باشد, اما دقت ساخت قاب ها و یکنواختی خطوط نیازمند کنترل دقیق کارگاهی است. دو طرح مشابه می توانند از نظر مقطع فریم, تعداد اعضای تقویتی یا کیفیت یراق آلات تفاوت داشته باشند و همین موضوع بر فرآیند تولید اثر می گذارد. شرایط دهانه نیز مهم است, زیرا نصب روی بستر منظم با ورودی نیازمند اصلاح یکسان نیست. حفاظ کاران می تواند پیش از تولید, ابعاد, نوع قاب بندی, وزن لنگه و شیوه نصب را بررسی کند تا سفارش بر اساس نیاز واقعی شکل بگیرد. نگهداری بعد از نصب نیز باید بخشی از ارزیابی کیفیت باشد, زیرا لولا, قفل و پوشش سطح در استفاده طولانی تحت استهلاک قرار می گیرند.
عوامل فنی مؤثر بر قیمت درب آهنی قاب دار
تعداد قاب ها و نوع تقسیم بندی روی مقدار پروفیل و زمان جوشکاری اثر دارند. مدل تک قاب ساختار ساده تری دارد, در حالی که نمونه چند قاب به برش و مونتاژ دقیق تری نیاز دارد. نوع پنل نیز اهمیت دارد؛ ورق, شیشه یا مشبک هر کدام زیرسازی متفاوتی می خواهند. لولا و قفل بر اساس وزن و سطح استفاده انتخاب می شوند و کیفیت پوشش نهایی نیز بخش مهمی از فرآیند تولید است. بنابراین هزینه باید بر پایه مشخصات کامل ساخت بررسی شود.
شرایط نصب نیز ممکن است میزان عملیات را تغییر دهد. دهانه ای که نیاز به اصلاح, تقویت یا آماده سازی دارد با محل آماده یکسان نیست. حذف اعضای تقویتی برای کاهش هزینه اولیه می تواند در آینده به افتادگی یا لرزش منجر شود. در مقابل, استفاده از پروفیل بیش از حد سنگین نیز الزاماً ارزش فنی بیشتری ایجاد نمی کند. انتخاب اقتصادی صحیح یعنی متریال در نقاط مؤثر استفاده شود و ساختار بر اساس وزن و کاربری واقعی طراحی گردد.
مراحل سفارش از انتخاب قاب تا کنترل نهایی
سفارش با مشخص کردن ابعاد تقریبی, نوع بازشو, مقدار پوشش دید و سبک قاب بندی آغاز می شود. سپس میان مدل تک قاب, چند قاب, عمودی, افقی, نامتقارن, ورق خور, شیشه خور یا ترکیبی گزینه مناسب انتخاب می گردد. بعد از اندازه گیری دقیق, نوع پروفیل, پنل, لولا, قفل و پوشش نهایی مشخص می شوند. در این مرحله بهتر است تناسب قاب ها با ابعاد واقعی کنترل شود تا پس از تولید, خطوط بیش از حد ریز یا سنگین دیده نشوند.
پس از ساخت, گونیا بودن فریم, فاصله قاب ها, کیفیت جوش و عملکرد اولیه لنگه بررسی می شوند. ایرادهای هندسی باید پیش از رنگ اصلاح شوند. محصول پس از پوشش نهایی برای حمل محافظت می شود تا گوشه ها و سطح رنگ آسیب نبینند. در سفارش از حفاظ کاران, هماهنگی میان طرح, فریم, یراق آلات و شرایط نصب می تواند پیش از شروع تولید انجام شود و احتمال اصلاحات بعدی را کاهش دهد. این روند باعث می شود نتیجه نهایی دقیق تر و قابل پیش بینی تر باشد.
نگهداری, رگلاژ و تعمیر درب قاب دار
نگهداری دوره ای شامل بررسی لولا, قفل, پوشش رنگ و محل اتصال قاب های داخلی است. صدای جدید هنگام باز و بسته شدن, سخت شدن قفل یا تغییر فاصله لنگه با چهارچوب باید زود بررسی شوند. در مدل ورق خور, لرزش پنل نیز می تواند نشانه شل شدن اتصال باشد. خراش روی پوشش بهتر است پیش از گسترش خوردگی ترمیم شود, به خصوص در لبه ها و پایین چهارچوب که احتمال تماس با رطوبت بیشتر است.
تعمیر باید با عیب یابی آغاز شود. سخت شدن قفل ممکن است از افتادگی لنگه ناشی شده باشد و تعویض قفل بدون تنظیم لولا مشکل را برطرف نکند. در صورت مشاهده تاب یا تغییر فاصله قاب ها, وضعیت فریم و نقاط جوش نیز بررسی می شود. نگهداری پیشگیرانه باعث می شود ایرادهای کوچک پیش از تبدیل شدن به خرابی گسترده اصلاح شوند. این رویکرد علاوه بر کاهش نیاز به تعمیرات سنگین, ظاهر منظم و عملکرد روان درب را نیز حفظ می کند.
- برای استعلام, ابعاد و تعداد قاب های مورد نظر مشخص شوند.
- نوع پنل, پروفیل و یراق آلات همراه با طرح مقایسه شوند.
- پیش از رنگ, گونیا و فاصله قاب ها کنترل شوند.
- پس از نصب, حرکت لنگه و عملکرد قفل آزمایش شوند.
- آسیب پوشش پیش از شروع خوردگی ترمیم شود.
- در تعمیر, ابتدا فریم, لولا و قفل عیب یابی شوند.
ابعاد دهانه, وزن لنگه, نوع قاب بندی, مقدار پوشش دید و میزان تردد مهم ترین معیارها هستند. مدل تک قاب ساختار ساده تری دارد و مدل چند قاب می تواند سطح را بهتر تقویت کند. در مدل ورق خور یا شیشه خور نیز وزن پنل باید در طراحی لحاظ شود. علاوه بر ظاهر, نوع پروفیل, لولا, قفل و شرایط نصب باید بررسی شوند تا مدل انتخابی بدون افزایش غیرضروری وزن, دوام و عملکرد مورد نیاز را فراهم کند.
قاب داخلی می تواند طول آزاد اعضای فریم یا ورق را کاهش دهد و در نتیجه مقاومت لنگه در برابر پیچش و لرزش را افزایش دهد. با این حال تعداد زیاد قاب ها نیز وزن را بالا می برد و فشار بیشتری به لولا وارد می کند. محل قاب ها باید بر اساس ابعاد و نقاط پرتنش تعیین شود. طراحی صحیح میان وزن و سختی تعادل برقرار می کند و از استفاده بی هدف از پروفیل اضافی جلوگیری می نماید.
چهارچوب باید پیش از نصب لنگه کاملاً شاقول و گونیا باشد, زیرا هر انحراف باعث می شود خطوط قاب کج دیده شوند. بعد از مهار کامل, لنگه نصب و حرکت آزاد آن بررسی می شود. محور لولاها باید هم راستا باشد و فاصله لنگه با چهارچوب در تمام ارتفاع یکنواخت بماند. قفل در مرحله آخر تنظیم می شود تا خطای هندسی با فشار روی زبانه جبران نشود و عملکرد درب پایدار باقی بماند.
قیمت به ابعاد, نوع پروفیل, تعداد قاب ها, نوع ورق یا شیشه, لولا, قفل, کیفیت پوشش و شرایط نصب بستگی دارد. مدل های ظاهراً مشابه ممکن است از نظر زیرسازی و وزن نهایی تفاوت داشته باشند. برای استعلام دقیق بهتر است مشخصات دهانه و نوع قاب بندی پیش از برآورد بررسی شوند تا هزینه بر اساس ساخت واقعی محصول و میزان کار اجرایی تعیین شود, نه فقط تصویر ظاهری.
ابعاد تقریبی دهانه, نوع بازشو, مدل قاب بندی, میزان پوشش دید و نوع پنل اطلاعات اولیه مناسبی هستند. پس از انتخاب مدل, اندازه گیری دقیق انجام می شود و مشخصات پروفیل, لولا, قفل, رنگ و جزئیات نصب تعیین می گردند. در مدل دو لنگه, عرض هر بخش و امتداد قاب ها نیز باید مشخص شوند. ارائه اطلاعات کامل پیش از تولید باعث می شود ساختار نهایی با شرایط واقعی محل نصب هماهنگ باشد.
سخت شدن حرکت, صدای غیرعادی لولا, تغییر فاصله لنگه با چهارچوب, لرزش پنل یا عملکرد نامنظم قفل از نشانه های نیاز به بررسی هستند. پیش از تعویض قطعه باید وضعیت فریم, لولا و شاقول چهارچوب کنترل شود. در بسیاری از موارد رگلاژ صحیح مشکل را برطرف می کند. رسیدگی سریع از انتقال فشار به قاب و یراق آلات جلوگیری کرده و احتمال ایجاد تغییر شکل یا خرابی گسترده تر را کاهش می دهد.
جمع بندی
درب آهنی ساده قاب دار زمانی عملکرد پایدار و ظاهر منظم خود را حفظ می کند که قاب بندی, وزن لنگه, پروفیل, لولا و روش نصب به صورت یک مجموعه طراحی شوند. بررسی 12 نمونه نشان می دهد مدل تک قاب, چند قاب, عمودی, افقی, نامتقارن, ورق خور, مشبک, شیشه خور, تک لنگه, دو لنگه, نیمه بسته و ترکیبی از نظر توزیع بار و نیاز به تقویت یکسان نیستند. کیفیت جوش, گونیا بودن فریم, زیرسازی پنل و پوشش مناسب از عوامل اصلی دوام هستند و نصب نیز باید با چهارچوب کاملاً شاقول و رگلاژ دقیق انجام شود. پس از بهره برداری, کنترل دوره ای لولا, قفل و پوشش سطح از تبدیل ایرادهای کوچک به تعمیرات گسترده جلوگیری می کند. حفاظ کاران می تواند برای بررسی طرح, مشخصات فنی, سفارش و استعلام قیمت روز بر اساس شرایط واقعی پروژه مشاوره ارائه کند. ارائه ابعاد دقیق و نوع قاب بندی پیش از تولید کمک می کند ساختار نهایی یکپارچ با نیاز پروژه شکل بگیرد و نتیجه از نظر دوام, امنیت, حرکت روان و نگهداری قابل اتکا باشد.
