13 طرح درب حیاط قاب فلزی
13 طرح درب حیاط قاب فلزی با تغییر در تقسیم بندی قاب, مقطع پروفیل و نوع پنل ساخته می شوند و همین تفاوت ها مستقیماً بر پاداری لنگه, کنترل خمش و کیفیت استفاده روزانه اثر می گذارند. قاب فلزی در این نوع درب فقط مرز ظاهری طرح نیست, بلکه شبکه ای سازه ای برای انتقال وزن پنل, نیروی باز و بسته شدن و فشار واردشده از باد به لولا یا ریل ایجاد می کند. طرح قاب یکپارچه, دو قاب عمودی, سه قاب عمودی, قاب های افقی, قاب شبکه ای, قاب مرکزی, قاب متقارن, قاب نامتقارن, قاب مورب, قاب ترکیبی ورق و مشبک, قاب برش لیزری, قاب پانل دار و قاب مدرن مینیمال از ساختارهایی هستند که می توان برای ورودی نفررو یا ماشین رو طراحی کرد. درب حیاط قاب فلزی باید از نظر ابعاد دهانه, ضخامت پروفیل, فاصله اعضای داخلی, وزن پوشش, نوع لولا, کیفیت جوش و پوشش ضدخوردگی به صورت یک مجموعه بررسی شود. قاب بندی نامتناسب ممکن است وزن را بالا ببرد بدون آنکه مقاومت مفیدی ایجاد کند یا باعث شود پنل های وسیع در برابر لرزش مهار کافی نداشته باشند. قیمت نهایی نیز به متریال, تعداد قاب ها, نوع پوشش, یراق و شرایط نصب وابسته است. حفاظ کاران می تواند ساختار قاب را بر اساس مسیر انتقال نیرو, عرض لنگه و نوع استفاده طراحی کند تا ظاهر و عملکرد فنی همزمان حفظ شوند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| مقطع قاب اصلی | مقطع پروفیل قاب اصلی سختی لنگه را تعیین می کند و باید با عرض, ارتفاع, وزن پنل و نوع بازشو هماهنگ باشد تا خمش کنترل شود. | ابعاد مقطع را همراه با ضخامت پروفیل بررسی کنید. |
| تقسیم بندی داخلی | قاب های افقی و عمودی طول آزاد پنل و پروفیل را کاهش می دهند و به توزیع یکنواخت تر نیرو در سطح درب کمک می کنند. | تعداد قاب را براساس نیاز سازه ای تعیین کنید, نه صرفاً ظاهر. |
| وزن پنل | ورق, شبکه, پانل یا تزئینات وزن متفاوتی به قاب منتقل می کنند و ظرفیت لولا و نقاط اتصال باید متناسب با این بار باشد. | وزن کامل لنگه پیش از انتخاب یراق برآورد شود. |
| اتصال گوشه ها | برش و جوش دقیق گوشه های قاب باعث حفظ گونیا و انتقال صحیح نیرو می شود و از پیچش تدریجی لنگه جلوگیری می کند. | قطرهای قاب پس از جوشکاری دوباره کنترل شوند. |
| کلاف میانی | کلاف میانی می تواند طول آزاد قاب را کاهش دهد و محل مقاومی برای نصب قفل, پنل یا تجهیزات اتوماتیک ایجاد کند. | محل کلاف با یراق و طرح ظاهری هماهنگ باشد. |
| سطح بادگیر | قاب های دارای پنل بسته فشار بیشتری از باد دریافت می کنند و این بار به پروفیل, لولا و چهارچوب منتقل می شود. | در مدل های بسته, سختی فریم و ظرفیت یراق دقیق تر بررسی شود. |
| پوشش ضدخوردگی | پوشش باید محل جوش, گوشه های داخلی, لبه های برش و پشت پنل را محافظت کند تا خوردگی از نقاط پنهان آغاز نشود. | سطوح داخلی قاب نیز مانند نمای بیرونی پوشش داده شوند. |
| نصب و تراز | تراز چهارچوب و هم محوری لولا باعث می شود قاب بدون پیچش حرکت کند و فشار اضافی به قفل یا پنل وارد نشود. | تنظیم قفل پس از تثبیت کامل موقعیت لنگه انجام شود. |
| نگهداری | بازدید جوش, پوشش, لولا و اتصال پنل کمک می کند لقی, خوردگی یا افتادگی پیش از گسترش شناسایی و تعمیر شود. | طرحی انتخاب کنید که نقاط اتصال اصلی دسترسی مناسبی برای سرویس داشته باشند. |
کاربرد 13 طرح قاب فلزی در کنترل فرم و عملکرد درب
قاب بندی درب تعیین می کند پنل ها چگونه در سطح لنگه توزیع شوند و نیرو از هر قسمت به اعضای اصلی برسد. قاب یکپارچه برای طرح های ساده و سطح های بزرگ مناسب است, در حالی که تقسیم عمودی یا افقی می تواند طول آزاد پنل را کاهش دهد. ساختار شبکه ای برای پنل های متعدد و مدل مرکزی برای تمرکز قفل یا تزئین در میانه کاربرد دارد. قاب متقارن ظاهر منظم تری ایجاد می کند و نمونه نامتقارن امکان طراحی مدرن تر را فراهم می سازد. قاب مورب می تواند علاوه بر فرم ظاهری در برابر تغییر شکل قطری نیز مؤثر باشد. مدل های ترکیبی, برش لیزری, پانل دار و مینیمال نیز براساس نوع پوشش رفتار متفاوتی دارند. انتخاب میان این ساختارها باید بر پایه دهانه, وزن, حریم و نوع استفاده انجام شود.
قاب یکپارچه و تقسیم عمودی برای کنترل طول آزاد

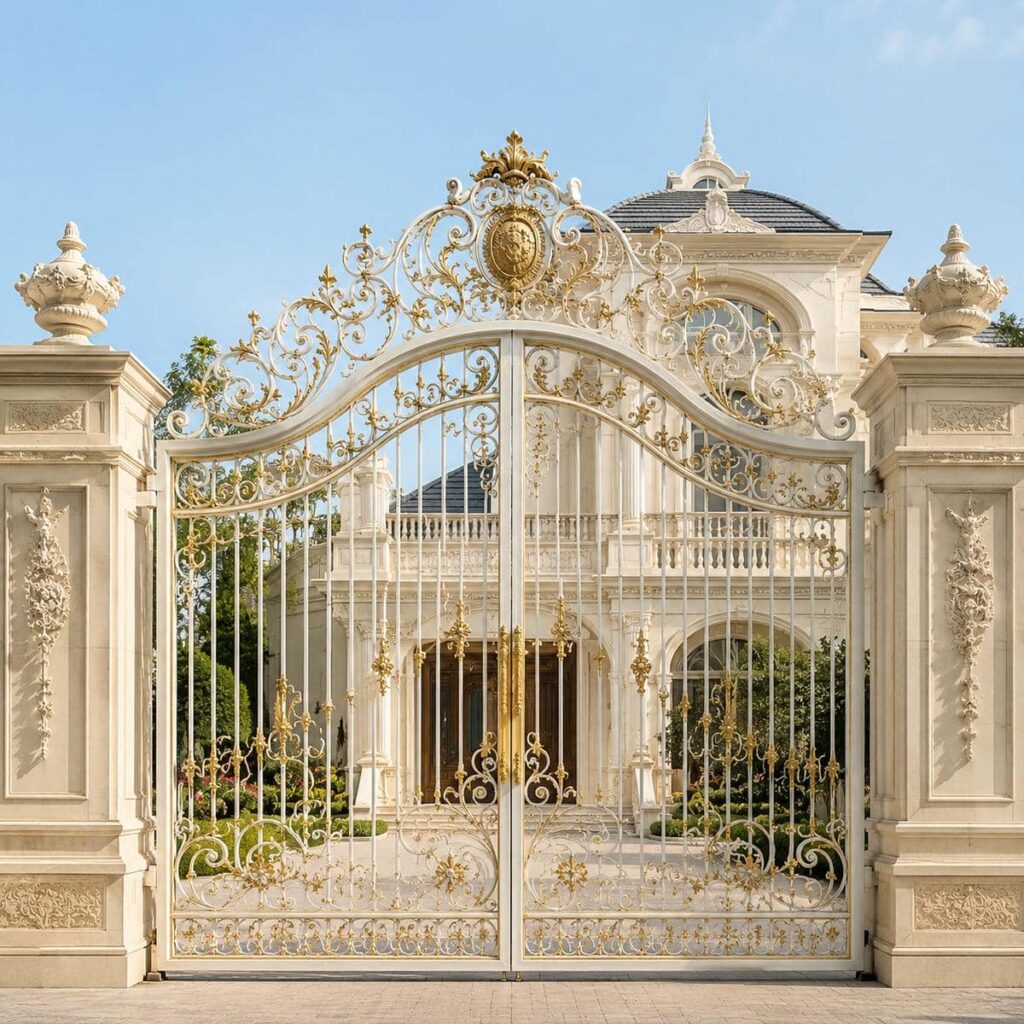

در قاب یکپارچه, یک چهارچوب اصلی سطح بزرگ پنل را در بر می گیرد و تعداد اعضای داخلی محدود است. این مدل برای طرح هایی مناسب است که سطح ساده و یکدست دارند, اما اگر عرض یا ارتفاع زیاد شود باید سختی خود پنل و فریم به دقت بررسی شود. ورق بزرگ بدون تقویت ممکن است لرزش یا موج افتادگی داشته باشد. در چنین شرایطی می توان از کلاف پنهان استفاده کرد تا ظاهر یکپارچه باقی بماند و طول آزاد سطح کاهش یابد.

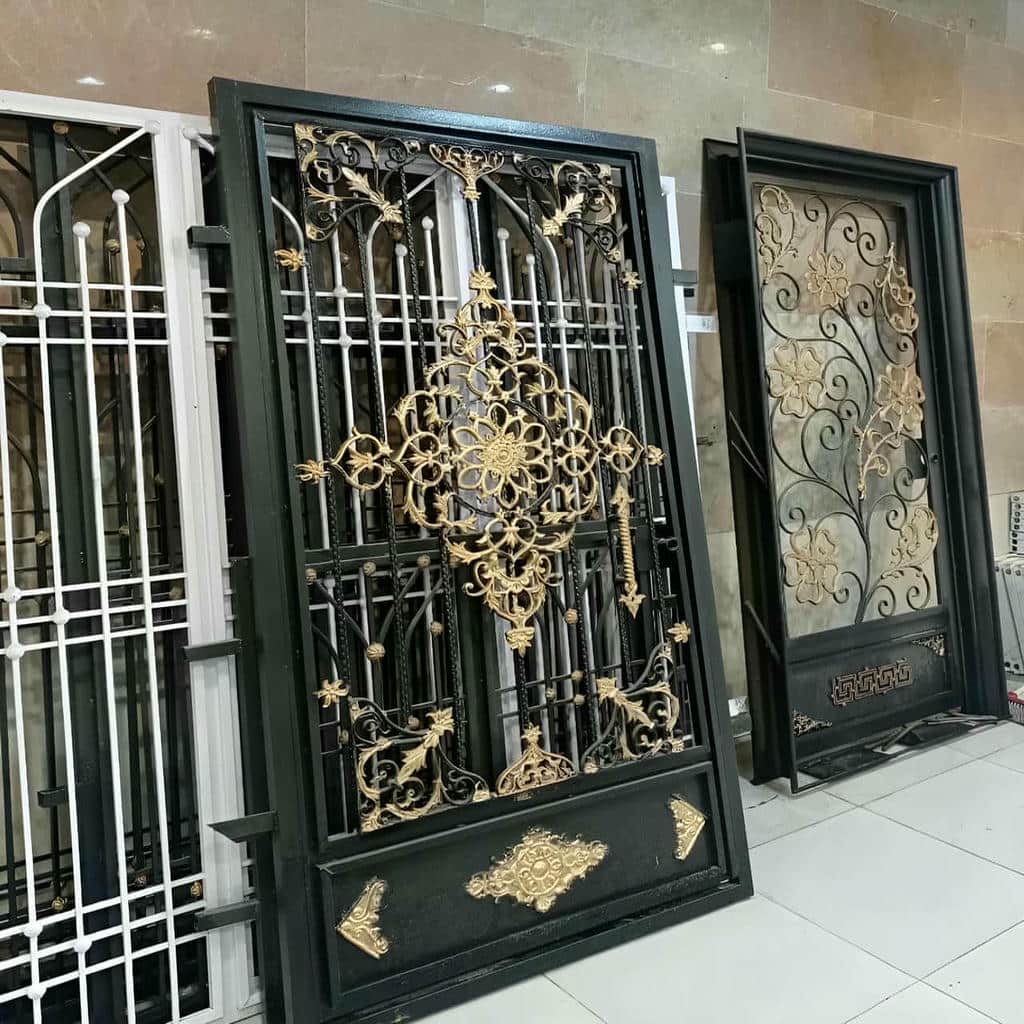

در طرح دو یا سه قاب عمودی, عرض لنگه به بخش های کوچک تر تقسیم می شود و هر پنل تکیه گاه بیشتری دریافت می کند. این ساختار برای درب های عریض مزیت دارد, زیرا پروفیل های عمودی میانی بخشی از خمش را مهار می کنند. محل این اعضا باید با قفل و دستگیره هماهنگ باشد و در مدل دو لنگه, خطوط دو سمت بهتر است در حالت بسته هم تراز باشند. تقسیم بندی بیش از حد نیز می تواند وزن و تعداد جوش ها را بدون نیاز واقعی افزایش دهد.
قاب افقی و شبکه ای برای پنل های چندبخشی
تقسیم افقی ارتفاع لنگه را به چند ناحیه تبدیل می کند و می تواند برای ترکیب متریال یا ایجاد قاب های تزئینی مناسب باشد. اگر قسمت پایین با ورق بسته و بخش بالا با شبکه اجرا شود, عضو افقی بین آن ها علاوه بر نقش بصری, اختلاف سختی دو سطح را مدیریت می کند. محل این عضو باید به گونه ای باشد که هم فشار پنل را تحمل کند و هم در ارتفاع مناسب برای اتصال قفل یا دستگیره مزاحمت ایجاد نکند.

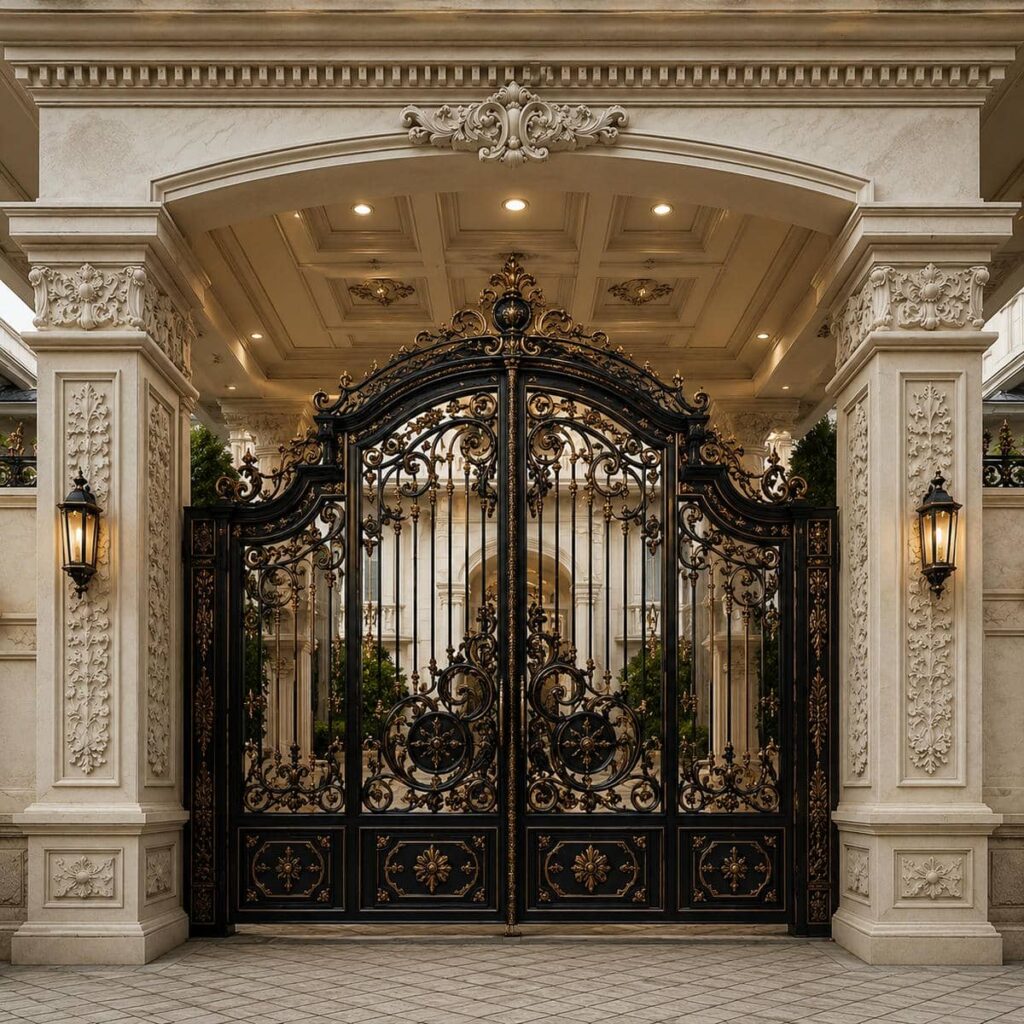

قاب شبکه ای از ترکیب اعضای افقی و عمودی ساخته می شود و سطح را به خانه های کوچک تر تقسیم می کند. این ساختار سختی مناسبی ایجاد می کند, اما باید از سنگین شدن غیرضروری جلوگیری شود. تعداد خانه ها براساس ابعاد و جنس پنل تعیین می شود. در پنل های سبک, شبکه بسیار متراکم ممکن است صرفاً وزن را بالا ببرد. طراحی فنی باید نشان دهد هر عضو چه نقشی در انتقال نیرو دارد و حذف آن آیا بر پایداری لنگه اثر واقعی می گذارد یا خیر.
قاب متقارن, نامتقارن و مورب در طراحی مدرن

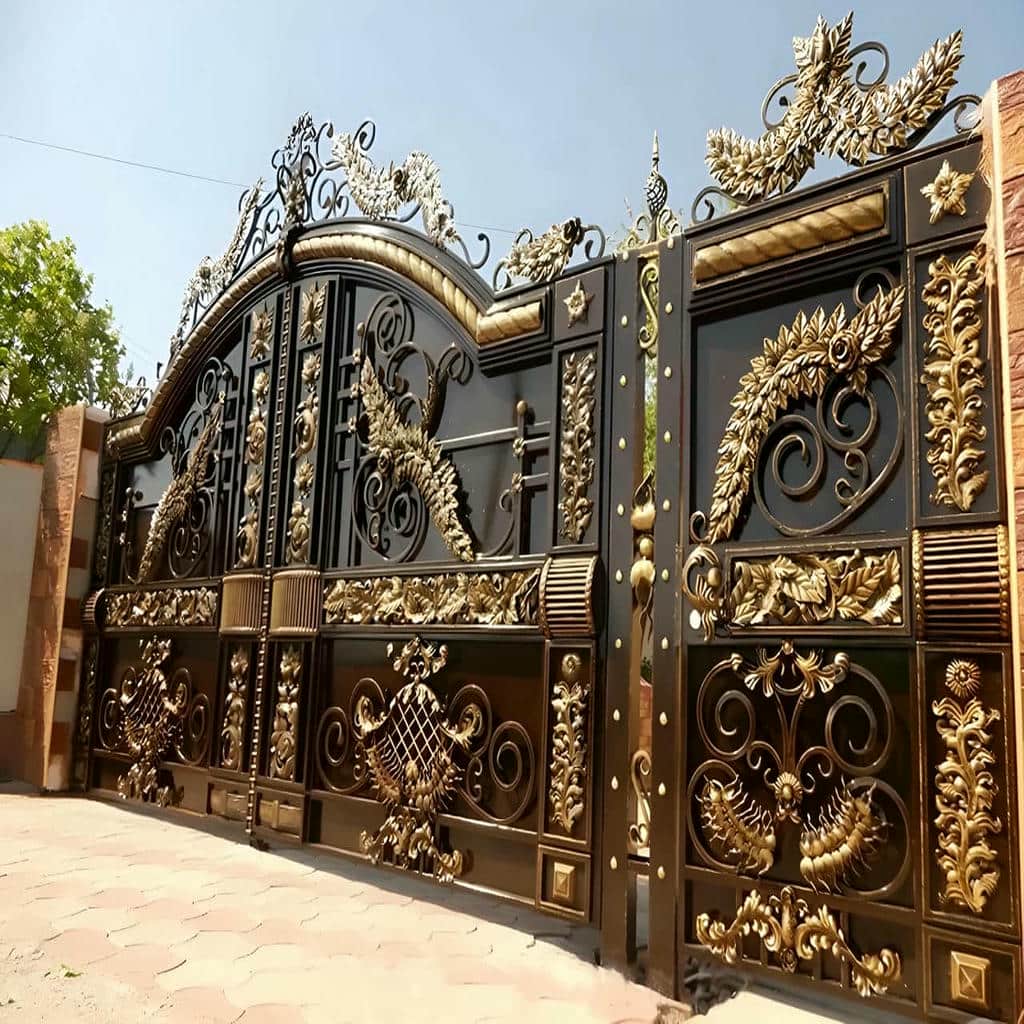

قاب متقارن نیرو و ظاهر را به شکل منظم در دو سمت توزیع می کند و برای درب های دو لنگه انتخاب قابل پیش بینی تری است. خطوط عمودی یا افقی می توانند از محور مرکزی پیروی کنند و پنل ها با ابعاد نزدیک به یکدیگر ساخته شوند. این آرایش ساخت و نصب را ساده تر می کند و امکان کنترل گونیا و تطابق دو لنگه نیز بیشتر است. تقارن به معنای تکرار تزئینی صرف نیست و می تواند در توزیع وزن نیز مفید باشد.

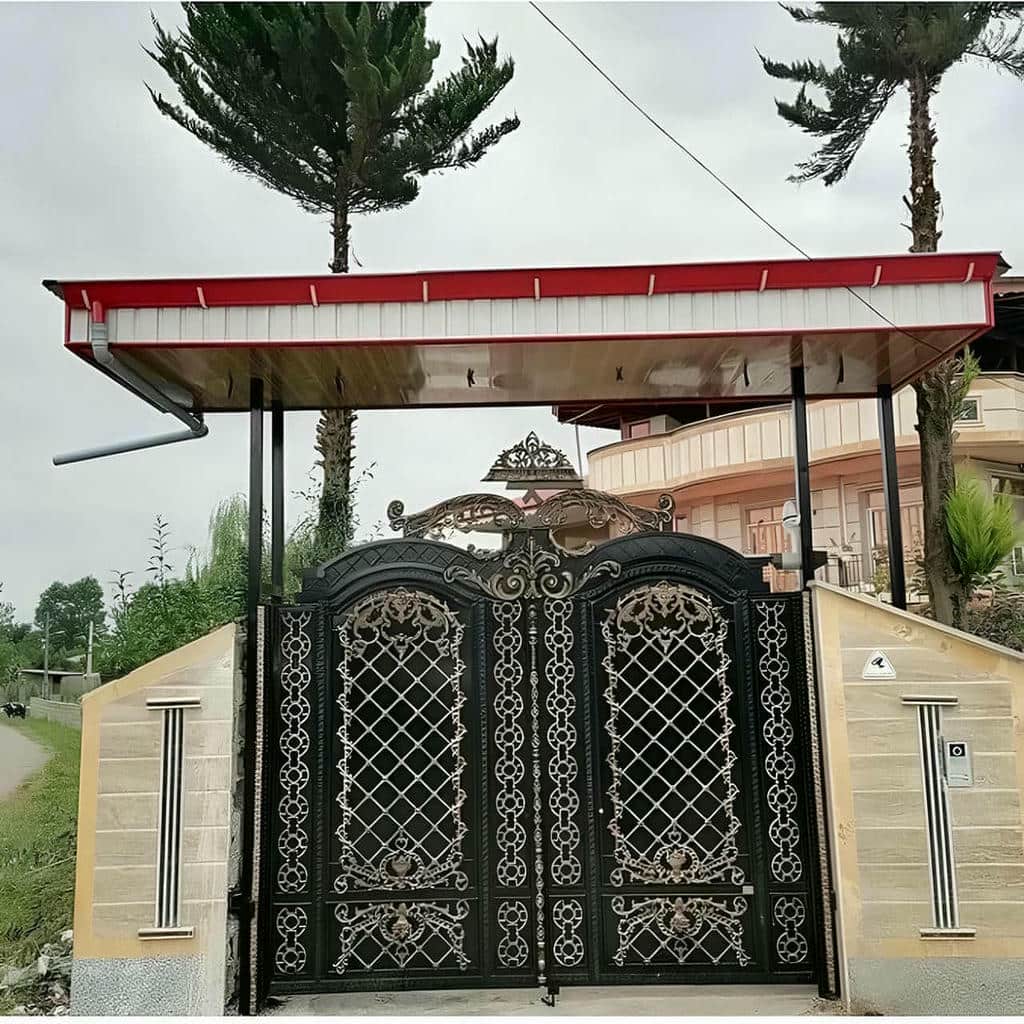

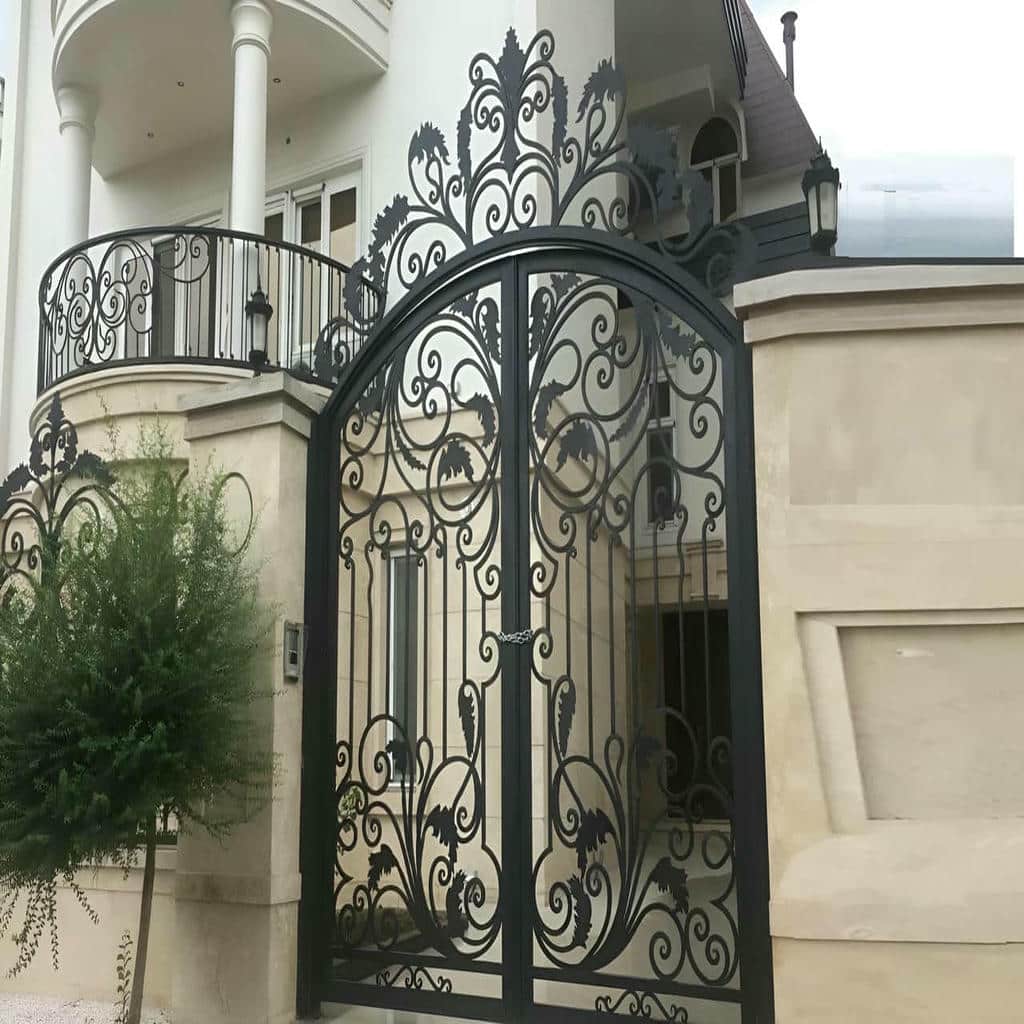

در قاب نامتقارن یا مورب, خطوط سازه ای بخشی از طراحی بصری می شوند. عضو مورب در صورت اتصال درست می تواند تغییر شکل قطری قاب را نیز محدود کند. با این حال, زاویه برش ها, محل برخورد اعضا و کیفیت جوش اهمیت بیشتری پیدا می کند. در مدل نامتقارن باید وزن پنل ها در بخش های مختلف بررسی شود تا مرکز جرم بیش از حد جابه جا نشود. ظاهر متفاوت زمانی ارزش فنی دارد که مسیر انتقال نیرو همچنان روشن و قابل کنترل باقی بماند.
- تعداد قاب ها را براساس ابعاد پنل و سختی موردنیاز تعیین کنید.
- در تقسیم عمودی, محل قفل و یراق از ابتدا مشخص شود.
- قاب شبکه ای فقط در نقاطی استفاده شود که تقویت واقعی نیاز است.
- اعضای مورب با زاویه برش دقیق و اتصال کامل اجرا شوند.
- در مدل دو لنگه, خطوط قاب دو سمت هم تراز طراحی شوند.
مقطع پروفیل و اتصال قاب چگونه دوام سازه را تعیین می کنند
کیفیت درب قاب فلزی بیش از هر چیز به رابطه میان مقطع پروفیل, طول اعضا و کیفیت اتصال وابسته است. پروفیل بزرگ تر معمولاً سختی بیشتری ایجاد می کند, اما انتخاب صرفاً سنگین ترین مقطع همیشه نتیجه بهتری ندارد. قاب باید به اندازه کافی مقاوم باشد و در عین حال وزن لنگه در محدوده ای باقی بماند که لولا یا موتور بتوانند بدون فشار اضافی کار کنند. اتصالات گوشه ای, کلاف های میانی و محل نصب پنل باید به صورت یک ساختار یکپارچه عمل کنند. جوشکاری کنترل شده از تغییر شکل حرارتی جلوگیری می کند و اندازه گیری قطرها بعد از هر مرحله امکان تشخیص سریع خطای گونیا را فراهم می سازد. پوشش مناسب نیز از کاهش ضخامت اعضا در اثر خوردگی جلوگیری می کند و دوام مکانیکی قاب را در طول استفاده حفظ خواهد کرد.
ابعاد پروفیل باید با دهانه و وزن پوشش هماهنگ باشد
مقاومت خمشی پروفیل به شکل مقطع, ابعاد خارجی, ضخامت دیواره و طول آزاد آن وابسته است. یک لنگه عریض با پنل سنگین به سختی بیشتری نسبت به درب نفررو کوچک نیاز دارد. اگر مقطع بیش از حد سبک باشد, افتادگی یا پیچش به مرور ظاهر می شود. در مقابل, استفاده از پروفیل بسیار سنگین بدون ضرورت, بار بیشتری به لولا و ستون وارد می کند و ممکن است برای اتوماسیون نیز موتور قوی تری لازم شود.
کلاف های داخلی می توانند با کاهش طول آزاد, نیاز به افزایش شدید مقطع را کنترل کنند. بنابراین مقطع پروفیل و آرایش قاب باید همزمان انتخاب شوند. در مدل تمام ورق, فشار باد نیز به وزن سازه اضافه می شود و باید در طراحی لحاظ گردد. در مدل مشبک, فشار باد کمتر است اما وزن تزئین یا تعداد اعضای داخلی ممکن است افزایش یابد. محاسبه ساختار براساس مجموعه این عوامل نتیجه متعادل تری ایجاد می کند.
اتصال گوشه ها باید گونیا و بدون تنش اولیه باشد
چهار گوشه قاب پایه اصلی هندسه لنگه هستند و کوچک ترین خطای زاویه می تواند پس از نصب به اختلاف فاصله با چهارچوب منجر شود. پروفیل ها باید با برش دقیق کنار یکدیگر قرار گیرند و پیش از جوشکاری کامل, قطرهای قاب کنترل شوند. اگر اعضا برای رسیدن به موقعیت صحیح تحت فشار کشیده شوند, پس از آزاد شدن مهار احتمال بازگشت تنش و تغییر فرم وجود دارد. مونتاژ بدون اجبار اساس یک قاب پایدار است.
جوشکاری باید در نقاط مقابل و به شکل مرحله ای انجام شود تا جمع شدگی حرارتی در یک گوشه متمرکز نشود. بعد از تثبیت قاب اصلی, اعضای داخلی اضافه می شوند و گونیا دوباره کنترل خواهد شد. این ترتیب مانع تجمع خطا می شود. پس از تکمیل جوش نیز پرداخت باید بدون کاهش ضخامت مؤثر اتصال انجام گیرد. ظاهر صاف جوش نباید با سنگ زنی بیش از حد و تضعیف اتصال به دست آید.
پوشش ضدخوردگی باید قاب های داخلی را نیز محافظت کند
قاب های متعدد گوشه ها و سطوح پنهان بیشتری ایجاد می کنند و همین موضوع اجرای پوشش را مهم تر می سازد. محل جوش, لبه برش, پشت پنل و اتصال کلاف ها باید قبل از رنگ از آلودگی و زنگ پاک شوند. اگر فقط سطح نمایان پوشانده شود, رطوبت می تواند از قسمت داخلی شروع به خوردگی کند و بدون دیده شدن برای مدتی پیشرفت نماید. این مسئله در پایین لنگه و نقاط نزدیک کف اهمیت بیشتری دارد.
بعد از حمل و نصب نیز باید خراش ها و نقاطی که برای اتصال یراق جوش یا سوراخ شده اند ترمیم شوند. پوشش سالم مانع تماس مستقیم رطوبت با فلز می شود و عمر سازه را افزایش می دهد. بازدید دوره ای از گوشه ها و محل اتصال پنل نیز توصیه می شود. زمانی که آسیب رنگ در همان مراحل اولیه اصلاح شود, احتمال گسترش زنگ به داخل پروفیل و کاهش مقاومت عضو کمتر خواهد بود.
- مقطع پروفیل را براساس وزن و طول آزاد انتخاب کنید.
- قطرهای قاب پیش و پس از جوشکاری کنترل شوند.
- اعضای داخلی بدون ایجاد فشار اولیه در جای خود نصب شوند.
- جوشکاری به شکل متقارن برای کاهش تاب انجام گیرد.
- پوشش ضدخوردگی به تمام گوشه ها و سطوح پنهان برسد.
اندازه گیری و نصب قاب فلزی بدون افتادگی و پیچش
دقت ساخت زمانی نتیجه می دهد که اندازه گیری و نصب نیز با همان منطق فنی انجام شوند. عرض دهانه باید در چند ارتفاع ثبت شود و شاقول بودن ستون ها, اختلاف کف و فضای مسیر بازشو نیز بررسی گردد. در مدل دو لنگه, خط مرکزی و عرض هر سمت باید از ابتدا مشخص باشند تا قاب ها در حالت بسته هماهنگ دیده شوند. محل لولا, قفل و تجهیزات اتوماتیک باید روی اعضای باربر قرار گیرد و نباید بعد از ساخت برای ایجاد فضای لازم بخشی از قاب اصلی بریده شود. پس از نصب, لنگه باید بدون تماس با کف و بدون تمایل غیرعادی به حرکت کار کند. هرگونه سختی در بازشو ابتدا از نظر تراز و یراق بررسی می شود. تنظیم درست باعث می شود قاب در طول زمان زیر تنش پیچشی قرار نگیرد و اتصال پنل ها نیز پایدار باقی بماند.
ابعاد قاب باید از چند نقطه دهانه برداشت شوند
دیوار و ستون همیشه کاملاً موازی نیستند و اندازه گیری فقط از یک نقطه می تواند خطا ایجاد کند. عرض بالا, میانه و پایین دهانه باید ثبت شود و ارتفاع دو سمت نیز جداگانه اندازه گیری گردد. سپس ابعاد لنگه با در نظر گرفتن فاصله نصب, ضخامت چهارچوب و محل یراق تعیین می شوند. در مدل های بزرگ, حتی اختلاف محدود می تواند در زمان بسته شدن به نامنظم شدن فاصله ها یا تماس با کف منجر شود.
شیب کف نیز باید در مسیر کامل باز شدن درب بررسی شود. در نمونه لولایی, گوشه خارجی لنگه مسیر قوسی طی می کند و ممکن است در بخشی از حرکت به سطح بالاتر برخورد کند. در مدل ریلی, تراز مسیر حرکت اهمیت بیشتری دارد. این اطلاعات قبل از ساخت کمک می کنند ابعاد نهایی قاب و فاصله زیر لنگه به صورت هدفمند انتخاب شوند و پس از نصب نیاز به برش یا بالا بردن غیرضروری درب وجود نداشته باشد.

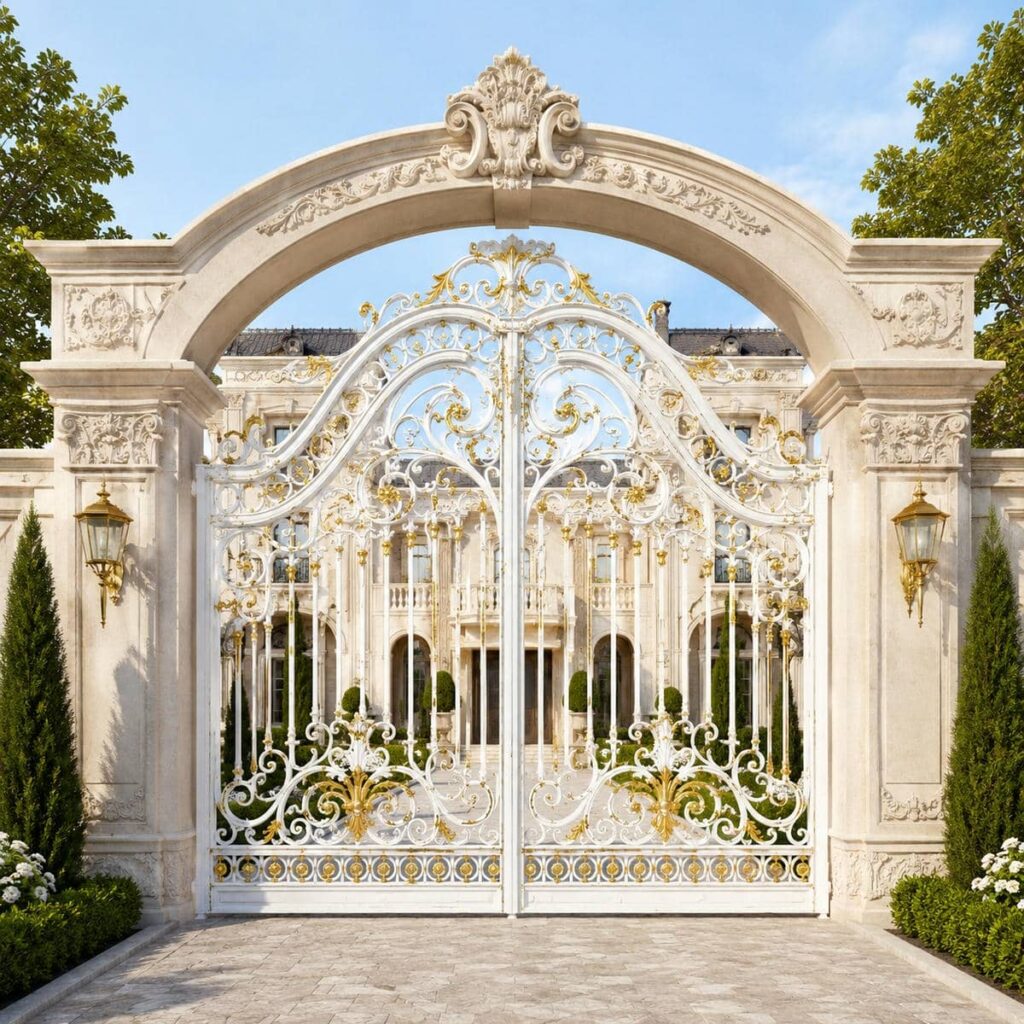

لولا باید بار قاب و پنل را در یک محور انتقال دهد
لولا وزن کامل فریم, قاب های داخلی, پنل و یراق را به چهارچوب منتقل می کند. ظرفیت آن باید پس از مشخص شدن وزن نهایی انتخاب شود. محور تمام لولاها باید روی یک خط باشد تا هنگام حرکت لنگه پیچش ایجاد نشود. اگر یکی از نقاط اتصال عقب تر یا جلوتر باشد, درب در بخشی از مسیر سخت حرکت می کند و نیروی اضافی به جوش ها و قفل وارد خواهد شد.
محل اتصال لولا روی فریم نیز باید مقاوم باشد و در صورت نیاز صفحه تقویتی داخلی داشته باشد. بعد از نصب, درب در چند زاویه آزمایش می شود. تمایل شدید به باز یا بسته شدن خودکار می تواند نشانه کج بودن محور باشد. قفل فقط پس از تثبیت مکانیکی تنظیم می شود و نباید برای کشیدن لنگه ناتراز به موقعیت نهایی استفاده گردد, زیرا این کار فشار دائمی به قاب وارد می کند.
جک و قفل برقی باید با تقسیم بندی قاب هماهنگ شوند
در مدل اتوماتیک, نقطه اتصال جک باید روی پروفیل اصلی یا کلاف مقاوم قرار گیرد. اگر طراحی قاب بدون توجه به این محل انجام شود, ممکن است بعداً پایه موتور روی پنل یا عضو نازک نصب شود که برای بار رفت و برگشتی مناسب نیست. بهتر است محل جک پیش از تولید مشخص شود و قاب داخلی در همان قسمت تقویت گردد. این روش از اضافه کردن صفحات نامنظم پس از رنگ جلوگیری می کند.
قفل برقی نیز نیازمند سطح مقاوم و تراز است. در مدل دو لنگه, محل برخورد دو سمت باید بدون اختلاف ارتفاع باشد تا زبانه قفل تحت فشار جانبی قرار نگیرد. پس از نصب اتوماسیون, حرکت دستی درب ابتدا بررسی می شود و سپس موتور تنظیم خواهد شد. موتور نباید برای جبران اصطکاک مکانیکی استفاده شود. تنظیم صحیح باعث می شود نیرو مستقیماً از مسیر قاب منتقل شود و پنل یا تزئینات تحت تنش قرار نگیرند.
- عرض و ارتفاع دهانه در چند نقطه ثبت شوند.
- شیب کف در مسیر کامل بازشو بررسی گردد.
- لولا روی اعضای مقاوم و در یک محور نصب شود.
- محل جک و قفل پیش از ساخت قاب تعیین گردد.
- اتوماسیون فقط پس از تأیید حرکت دستی روان تنظیم شود.
قیمت, سفارش و نگهداری قاب فلزی با خدمات حفاظ کاران
قیمت درب حیاط قاب فلزی به ابعاد لنگه, مقطع پروفیل, تعداد قاب های داخلی, نوع پنل و یراق وابسته است. طرح یکپارچه با مدل شبکه ای یا مورب مقدار متریال و زمان مونتاژ یکسانی ندارد و استفاده از ورق, مشبک, برش لیزری یا پانل نیز وزن و نحوه اتصال را تغییر می دهد. نوع بازشو, پوشش ضدخوردگی و تجهیزات اتوماتیک نیز باید در مشخصات سفارش دیده شوند. حفاظ کاران می تواند قبل از تولید, تقسیم بندی قاب, مقطع اعضا, محل کلاف و یراق را با ابعاد واقعی دهانه هماهنگ کند تا افزایش تعداد پروفیل بدون دلیل سازه ای اتفاق نیفتد. سفارش حرفه ای باید مشخص کند هر عضو چه نقشی در مهار خمش, نگهداری پنل یا انتقال نیرو دارد. این روش امکان مقایسه فنی مدل ها را فراهم می کند و نگهداری آینده را نیز ساده تر می سازد.
عوامل مؤثر بر قیمت از تعداد قاب تا نوع پنل
افزایش تعداد قاب به معنای مصرف پروفیل, برش, جوش و زمان مونتاژ بیشتر است, اما این افزایش باید با نیاز واقعی طراحی هماهنگ باشد. طرح شبکه ای معمولاً اعضای داخلی بیشتری از قاب یکپارچه دارد و مدل مورب نیز نیازمند برش زاویه دار دقیق تری است. نوع پنل نیز اهمیت دارد؛ ورق ساده, مشبک, برش لیزری یا پانل فرم دار از نظر وزن و روش اتصال تفاوت دارند.
مقطع پروفیل, نوع رنگ, لولا, قفل و تجهیزات اتوماتیک بخش های دیگر مشخصات هستند. وضعیت محل نصب نیز می تواند نیاز به تقویت چهارچوب یا زیرسازی ایجاد کند. برای مقایسه سفارش ها بهتر است فقط تعداد قاب یا ظاهر محصول بررسی نشود و مشخصات پروفیل, ضخامت, پنل, یراق و خدمات نصب در سطح مشابه قرار گیرند. این مقایسه تفاوت میان وزن اضافی و کیفیت سازه ای واقعی را روشن تر می کند.
سفارش حرفه ای با تعیین مسیر بار و تقسیم قاب آغاز می شود
در شروع سفارش, ابعاد دهانه, نوع تک لنگه یا دو لنگه و جنس پوشش مشخص می شوند. سپس براساس عرض و ارتفاع, تعداد اعضای داخلی و جهت آن ها تعیین خواهد شد. محل قفل, دستگیره و تجهیزات اتوماتیک نیز باید در همین مرحله ثبت شود. اگر طرح دارای پنل های متعدد باشد, ابعاد هر قاب باید به گونه ای انتخاب شود که اتصال پنل و امکان تعمیر یا تعویض آن مناسب باقی بماند.
پس از نهایی شدن نقشه, پروفیل ها برش می خورند و قاب اصلی روی سطح تراز مونتاژ می شود. اعضای داخلی پس از کنترل قطرها اضافه می شوند و جوشکاری به شکل متقارن ادامه پیدا می کند. سپس پنل, زیرسازی و پوشش نهایی اجرا خواهند شد. خدمات حفاظ کاران می تواند اندازه گیری, تولید و نصب را هماهنگ کند تا تغییرات ناگهانی در محل کاهش پیدا کند و فریم با ابعاد واقعی دهانه تطابق داشته باشد.
نگهداری قاب و یراق از گسترش افتادگی جلوگیری می کند
در بازدید دوره ای, فاصله لنگه از چهارچوب, وضعیت جوش گوشه ها, اتصال اعضای داخلی و عملکرد قفل بررسی می شوند. تغییر تدریجی فاصله بالا و پایین می تواند نشانه افتادگی باشد. اگر این مشکل زود شناسایی شود, ممکن است با تنظیم یا تعمیر محدود لولا رفع گردد. ادامه استفاده از لنگه ناتراز فشار را به قفل, پنل و گوشه های قاب منتقل می کند و احتمال آسیب گسترده تر را بالا می برد.
پوشش سطح نیز باید در نقاط جوش و قسمت پایین فریم سالم باقی بماند. خراش عمیق یا شروع خوردگی بهتر است سریع ترمیم شود. در سیستم اتوماتیک, افزایش صدای موتور یا تغییر سرعت حرکت نیز باید همراه با تراز مکانیکی بررسی گردد. نگهداری منظم کمک می کند اعضای قاب در محدوده طراحی خود کار کنند و محصول بدون نیاز به تعمیرات سنگین, عملکرد و ظاهر مناسب خود را در استفاده طولانی حفظ کند.
- برای استعلام, ابعاد و نوع تقسیم بندی قاب را مشخص کنید.
- قیمت را همراه با مقطع پروفیل, پنل و یراق مقایسه کنید.
- نقشه قاب پیش از برش و تولید نهایی شود.
- افتادگی و لقی یراق در مراحل اولیه تعمیر شوند.
- پوشش گوشه ها و نقاط جوش به صورت دوره ای کنترل شود.
طرح مناسب به عرض دهانه, وزن پنل, نوع بازشو و سبک ظاهری بستگی دارد. قاب یکپارچه برای سطح ساده مناسب است و تقسیم عمودی یا شبکه ای در ابعاد بزرگ تر می تواند طول آزاد پنل را کاهش دهد. قاب مورب نیز علاوه بر ظاهر, در کنترل تغییر شکل قطری مؤثر است. پیش از خرید بهتر است مقطع پروفیل, تعداد قاب ها, کیفیت جوش, وزن کامل و ظرفیت لولا همزمان بررسی شوند.
قیمت به ابعاد, مقطع پروفیل, تعداد و جهت اعضای داخلی, نوع پنل, پوشش, یراق و شرایط نصب وابسته است. قاب یکپارچه, شبکه ای, مورب و پانل دار فرآیند ساخت یکسانی ندارند. تجهیزات اتوماتیک نیز ممکن است نیاز به تقویت موضعی ایجاد کنند. برای مقایسه دقیق بهتر است پیشنهادها از نظر جنس و مقطع پروفیل, پنل, یراق, پوشش و خدمات نصب در سطح مشابه بررسی شوند.
خیر, تعداد اعضای داخلی باید با ابعاد, وزن پنل و مقطع فریم هماهنگ باشد. افزودن قاب های غیرضروری وزن لنگه را بالا می برد و فشار بیشتری به لولا یا موتور وارد می کند. طراحی مناسب مشخص می کند کدام بخش نیاز به مهار دارد و هر عضو چه مسیر نیرویی را پشتیبانی می کند. گاهی استفاده از مقطع مناسب همراه با تعداد کمتر کلاف نتیجه فنی بهتری از شبکه بسیار سنگین ایجاد می کند.
جوش اتصال میان اعضا را برقرار می کند و اگر ناقص یا نامتقارن باشد, ممکن است قاب از گونیا خارج شود یا تنش در یک نقطه متمرکز گردد. برش دقیق پیش از جوشکاری, مهار صحیح قطعات و اجرای مرحله ای اتصال ها احتمال تاب حرارتی را کاهش می دهد. پس از جوش نیز قطرها و صافی لنگه کنترل می شوند. پرداخت نهایی باید زوائد را حذف کند اما نباید باعث کاهش مقاومت خود اتصال شود.
عرض و ارتفاع دهانه, نوع بازشو, جنس پنل, میزان حریم و تجهیزات جانبی اطلاعات اصلی هستند. همچنین باید مشخص شود تقسیم بندی قاب یکپارچه, عمودی, افقی, شبکه ای یا ترکیبی باشد. پس از آن مقطع پروفیل, کلاف, لولا و قفل تعیین می شوند. ارائه این اطلاعات پیش از ساخت باعث می شود محل اعضای داخلی با پنل و یراق هماهنگ شود و نیاز به تغییر فریم پس از تولید کاهش پیدا کند.
افتادگی لنگه, تغییر فاصله با چهارچوب, ترک جوش, سخت شدن قفل یا صدای غیرعادی از نشانه هایی هستند که باید بررسی شوند. علت ممکن است از لولا, فریم, کلاف یا زیرسازی باشد. تعمیر اصولی ابتدا منبع نیرو و تغییر شکل را مشخص می کند و سپس عضو معیوب اصلاح می شود. رسیدگی زودهنگام می تواند از انتقال فشار به پنل و گسترش آسیب به گوشه های دیگر قاب جلوگیری کند.
جمع بندی
13 طرح درب حیاط قاب فلزی زمانی نتیجه فنی قابل اعتماد ایجاد می کنند که تقسیم بندی قاب, مقطع پروفیل, نوع پنل, کلاف و یراق بر پایه ابعاد واقعی دهانه انتخاب شوند. قاب یکپارچه, عمودی, افقی, شبکه ای, مرکزی, متقارن, نامتقارن, مورب, ترکیبی, برش لیزری, پانل دار و ساختارهای مینیمال هرکدام مسیر متفاوتی برای نگهداری سطح و انتقال نیرو ایجاد می کنند. کیفیت برش, گونیا بودن, جوشکاری متقارن, پوشش ضدخوردگی و نصب تراز از عوامل اصلی دوام هستند. انتخاب حرفه ای باید میان سختی سازه, وزن لنگه, ظاهر و قابلیت تعمیر تعادل ایجاد کند و صرف افزایش تعداد اعضا را نشانه کیفیت نداند. حفاظ کاران می تواند برای اندازه گیری, انتخاب متریال, طراحی قاب, ساخت, نصب و نگهداری درب حیاط قاب فلزی خدمات هماهنگ ارائه کند. برای مشاوره, سفارش یا استعلام قیمت روز, ابعاد و نوع پنل موردنظر را اعلام کنید تا تطبی ساختار با دهانه, وزن و شرایط استفاده پیش از تولید انجام شود و نتیجه نهایی از نظر عملکرد و دوام پایدار باقی بماند.
