13 نمونه درب حیاط شاسی سنگین
13 نمونه درب حیاط شاسی سنگین با تفاوت در مقطع پروفیل, آرایش تقویت ها و نوع اتصال یراق ساخته می شوند و همین انتخاب های فنی مستقیماً بر تحمل وزن, تراز لنگه و دوام استفاده روزانه اثر می گذارند. درب حیاط شاسی سنگین برای دهانه هایی کاربرد دارد که وزن ورق, فرفورژه, پنل تزئینی یا تجهیزات اتوماتیک بار بیشتری به فریم وارد می کنند و سازه باید این نیرو را بدون پیچش یا افتادگی منتقل کند. مدل دوبل پروفیل, چهارچوب تقویت شده, تمام ورق, فرفورژه سنگین, برش لیزری, دو لنگه, تک لنگه عریض, ریلی, اتوماتیک, قاب دار, صنعتی, ترکیبی و مدل با ستون تقویت شده از نظر وزن و مسیر انتقال نیرو یکسان نیستند. اگر شاسی فقط با افزایش ضخامت ساخته شود اما محل مهاربندی, جوش و لولا درست طراحی نشود, وزن اضافی می تواند خود به افزایش فشار روی یراق منجر شود. کیفیت پروفیل, گونیا بودن فریم, صفحات تقویتی, جوشکاری, پوشش ضدخوردگی و دقیت نصب همگی در پایداری نهایی اهمیت دارند. قیمت محصول نیز به ابعاد, وزن, متریال, نوع شاسی, پوشش و تجهیزات وابسته است. حفاظ کاران با بررسی فنی دهانه و نوع کاربری می تواند درب حیاط شاسی سنگین را متناسب با بار واقعی, روش نصب و میزان تردد سفارش سازی کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| مقطع شاسی | مقطع پروفیل شاسی باید وزن لنگه و نیروهای ناشی از حرکت را تحمل کند و در برابر خمش طولی و پیچش مقاومت کافی داشته باشد. | سطح مقطع را براساس عرض, ارتفاع و وزن نهایی درب تعیین کنید. |
| تقویت های داخلی | اعضای میانی و مورب مسیر انتقال بار را کوتاه می کنند و از تغییر شکل فریم در دهانه های بزرگ یا لنگه های سنگین جلوگیری می کنند. | محل تقویت ها را براساس پوشش بدنه و نقاط تمرکز بار انتخاب کنید. |
| اتصال لولا | لولا وزن کامل لنگه را به چهارچوب یا ستون منتقل می کند و صفحه تقویتی پشت آن باید از تمرکز تنش روی پروفیل جلوگیری کند. | ظرفیت لولا پس از تعیین وزن واقعی مجموعه انتخاب شود. |
| جوشکاری شاسی | توالی جوش بر گونیا و صافی فریم اثر دارد و حرارت نامتقارن می تواند شاسی سنگین را نیز دچار تابیدگی یا پیچش کند. | جوشکاری مرحله ای و متقارن همراه با کنترل گونیا انجام شود. |
| ورق و پوشش | ورق تمام سطح یا پنل تزئینی وزن و سطح بادگیر را افزایش می دهد و ممکن است نیاز به شاسی و یراق مقاوم تری ایجاد کند. | پوشش بدنه را همراه با وزن و فشار باد بررسی کنید. |
| ستون و چهارچوب | چهارچوب یا ستون باید نیروی منتقل شده از شاسی را بدون تغییر تراز تحمل کند تا لنگه در طول زمان افتادگی پیدا نکند. | اتصال ستون به زیرسازی و محل مهار آن پیش از نصب کنترل شود. |
| سیستم اتوماتیک | جک یا موتور روی شاسی سنگین فقط زمانی عملکرد مناسب دارد که حرکت مکانیکی روان باشد و پایه تجهیزات روی بخش تقویت شده نصب شود. | تجهیزات اتوماتیک براساس وزن و میزان تردد انتخاب شوند. |
| پوشش ضدخوردگی | پوشش مناسب از پروفیل, جوش ها و نقاط تقویت در برابر رطوبت محافظت می کند و عمر سازه سنگین را افزایش می دهد. | زیرسازی سطح و پوشش نقاط جوش را همراه با رنگ نهایی بررسی کنید. |
| نگهداری | بازدید لولا, جوش, ستون, قفل و تراز فریم کمک می کند تغییر شکل یا افزایش فشار پیش از آسیب گسترده شناسایی و تعمیر شود. | دسترسی مناسب به یراق و نقاط تقویت برای سرویس دوره ای در نظر گرفته شود. |
اطلاعات تماس
کاربرد و تفاوت عملکردی 13 نمونه درب حیاط شاسی سنگین
شاسی سنگین زمانی اهمیت پیدا می کند که ابعاد لنگه, وزن پوشش یا شرایط استفاده نیروی بیشتری از یک فریم معمولی ایجاد کند. تفاوت مدل ها فقط در مقدار آهن مصرفی نیست, بلکه به نحوه توزیع وزن میان پروفیل پیرامونی, اعضای داخلی, لولا و چهارچوب مربوط می شود. مدل دوبل پروفیل برای افزایش سختی قاب به کار می رود, نمونه تمام ورق برای حریم بیشتر نیازمند کنترل سطح بادگیر است و مدل فرفورژه سنگین باید وزن تزئینات را به صورت یکنواخت به فریم منتقل کند. در نمونه تک لنگه عریض, گشتاور روی محور لولا افزایش می یابد و مدل ریلی بار را از طریق چرخ به ریل منتقل می کند. انتخاب درست زمانی انجام می شود که نوع بازشو, وزن, عرض, ارتفاع و دفعات تردد در کنار ظاهر محصول بررسی شوند.

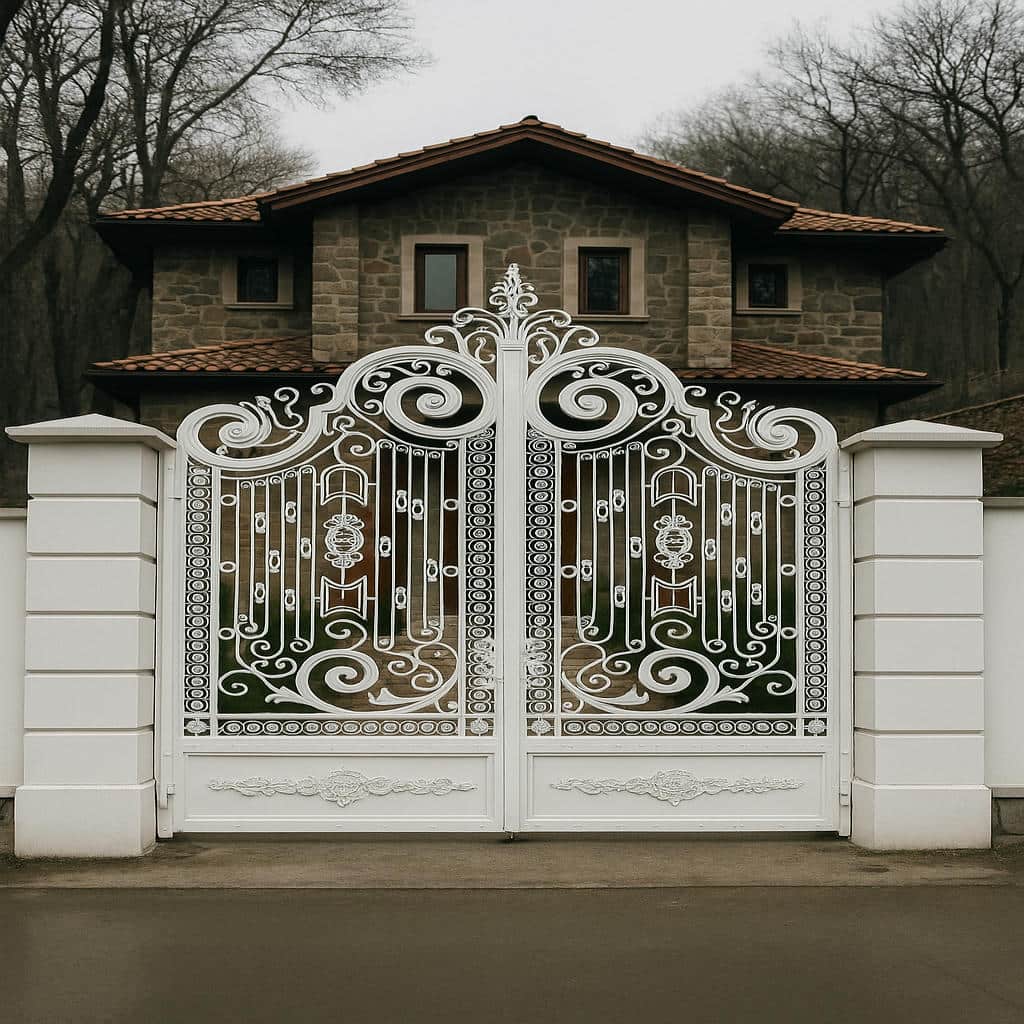

شاسی دوبل برای کنترل خمش در لنگه های عریض
در مدل دوبل پروفیل, دو عضو در بخش هایی از قاب به شکلی استفاده می شوند که سختی مقطع افزایش پیدا کند. این روش برای لنگه هایی که عرض زیاد دارند یا پوشش سنگین روی آن ها نصب می شود کاربرد دارد. افزایش سختی باعث می شود عضو پایین و بالای فریم در برابر خمش مقاومت بیشتری نشان دهند و فاصله لنگه با کف یا چهارچوب پایدارتر بماند. با این حال, دوبل کردن همه بخش ها بدون محاسبه می تواند وزن را بی دلیل افزایش دهد و فشار بیشتری به لولا یا چرخ وارد کند.
بهتر است تقویت در نقاطی انجام شود که بیشترین لنگر یا تمرکز بار وجود دارد. محل لولا, قفل, پایه جک و اتصال اعضای میانی معمولاً به تقویت بیشتری نیاز دارند. اگر پوشش تمام ورق باشد, اعضای داخلی نیز باید از موج افتادگی صفحه جلوگیری کنند. در نمونه ریلی, بخش پایین فریم در محل چرخ اهمیت بیشتری دارد. هدف از شاسی دوبل, افزایش هدفمند سختی است, نه صرفاً سنگین تر کردن درب. طراحی صحیح باعث می شود وزن اضافی به مقاومت واقعی تبدیل شود و حرکت درب همچنان روان باقی بماند.

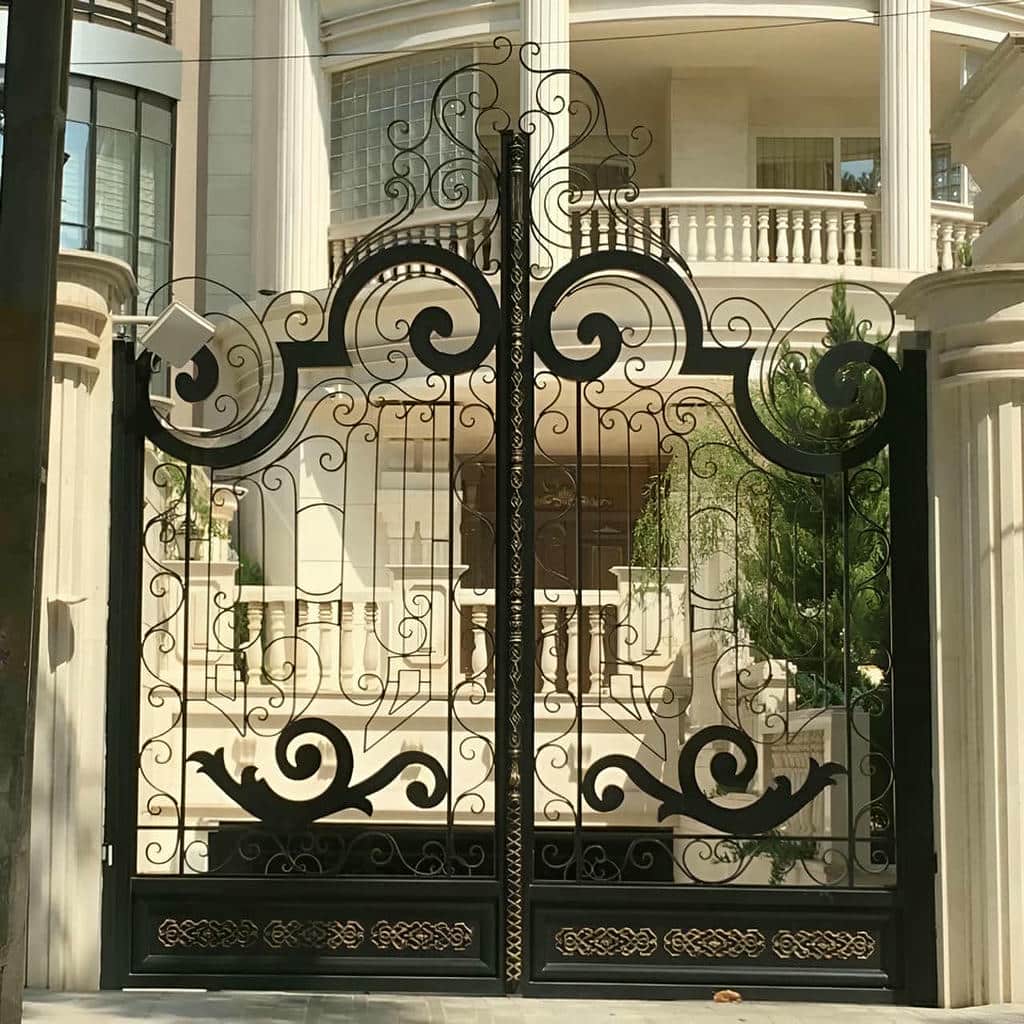

مدل تمام ورق سنگین برای حریم و مقاومت بیشتر
درب تمام ورق سطح بسته ای ایجاد می کند و برای ورودی هایی مناسب است که حریم بصری اهمیت بالایی دارد. اضافه شدن ورق وزن لنگه را افزایش می دهد و همزمان سطح بیشتری در برابر باد ایجاد می کند. این دو عامل باعث می شوند فریم, لولا و ستون تحت بار بیشتری قرار گیرند. شاسی باید علاوه بر تحمل وزن, از موج افتادگی ورق و پیچش قاب جلوگیری کند. فاصله اعضای تقویتی پشت صفحه باید متناسب با ابعاد و ضخامت ورق باشد تا سطح در زمان حرکت یا تغییرات دمایی شکل خود را حفظ کند.
جوشکاری ورق روی فریم نیز باید با کنترل حرارت انجام شود. اتصال پیوسته و طولانی در یک سمت می تواند باعث جمع شدگی فلز و تابیدگی شود. بهتر است نقاط اتصال به صورت مرحله ای و متقارن اجرا شوند. در مدل اتوماتیک, موتور یا جک باید پس از اطمینان از حرکت روان انتخاب شود و نباید برای جبران شاسی ناتراز یا لولای تحت فشار توان بیشتری مصرف کند. کنترل سطح بادگیر, وزن و کیفیت اتصال باعث می شود مدل تمام ورق سنگین علاوه بر حریم مناسب, عملکرد پایدار نیز داشته باشد.
مدل فرفورژه و تزئینی سنگین به توزیع وزن دقیق نیاز دارد
در مدل فرفورژه, وزن قطعات تزئینی ممکن است به صورت یکنواخت روی لنگه توزیع نشده باشد. گل نرده, تاج, قاب و قطعات برجسته می توانند جرم بیشتری را در بخش بالا یا دور از محور لولا قرار دهند و گشتاور وارد بر شاسی را افزایش دهند. در چنین حالتی فقط وزن کلی مهم نیست و محل قرارگیری جرم نیز باید بررسی شود. شاسی باید بتواند این بار نامتعادل را بدون پیچش تحمل کند و اعضای داخلی باید مسیر انتقال نیرو را به قاب اصلی کوتاه کنند.
در نمونه های تزئینی سنگین, کیفیت جوش قطعات نیز اهمیت بیشتری دارد. هر اتصال ضعیف می تواند در اثر لرزش یا ضربه باز و بسته شدن آسیب ببیند. همچنین تعداد زیاد گوشه ها و جوش ها پوشش ضدخوردگی دقیق تری می طلبد. اگر تاج یا قطعات بالایی ارتفاع سازه را افزایش دهند, فشار باد نیز بیشتر می شود و چهارچوب باید توان تحمل نیروهای جانبی را داشته باشد. ترکیب متعادل شاسی, تقویت و تزئین باعث می شود ظاهر سنگین و پرکار به کاهش دوام سازه منجر نشود.
- شاسی دوبل را فقط در نقاط مؤثر و باربر استفاده کنید.
- در مدل تمام ورق, وزن و سطح بادگیر همزمان بررسی شوند.
- در فرفورژه سنگین, محل تجمع جرم نسبت به محور لولا کنترل شود.
- تقویت محل قفل و پایه تجهیزات از مرحله ساخت انجام شود.
- مدل نهایی براساس وزن واقعی و نوع بازشو انتخاب شود.

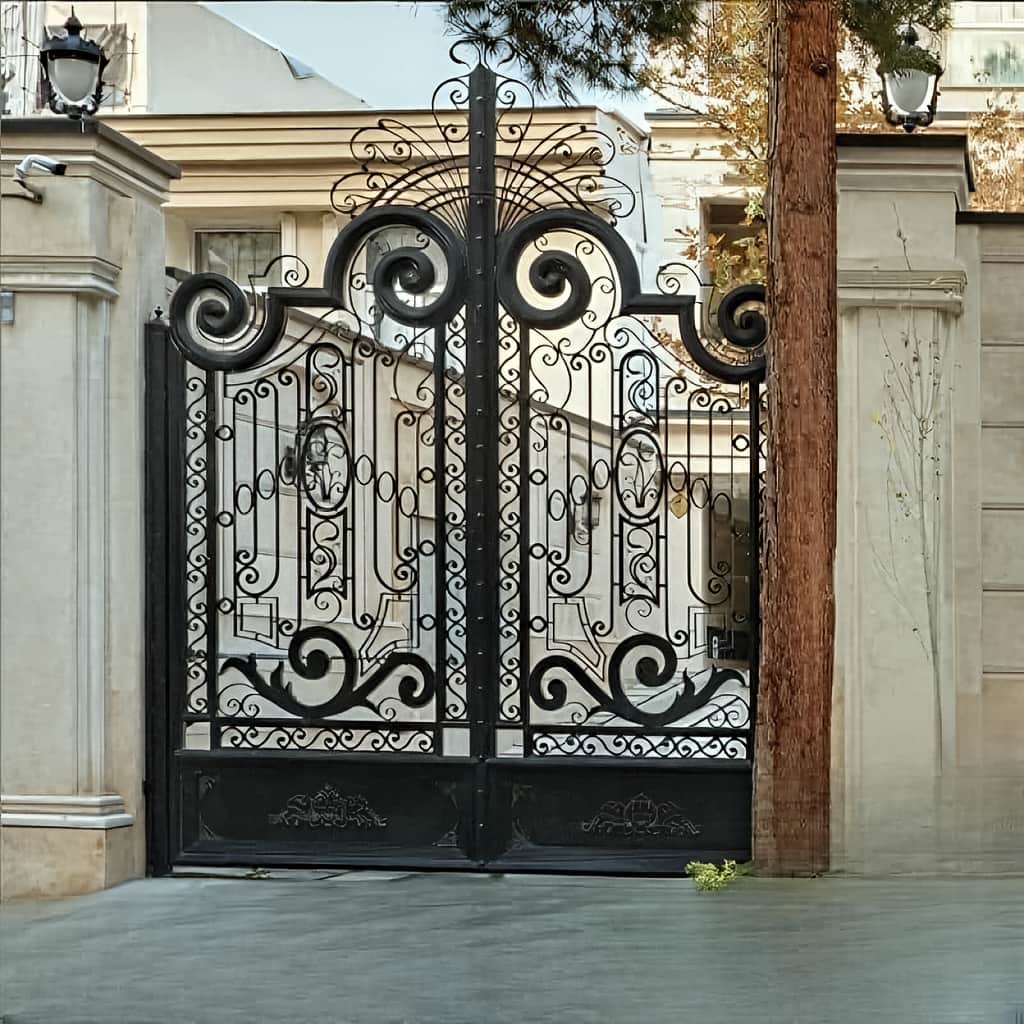

پروفیل, جوش و تقویت چگونه دوام شاسی سنگین را تعیین می کنند
کیفیت یک درب شاسی سنگین فقط به ضخامت پروفیل وابسته نیست و نحوه مونتاژ اجزا به همان اندازه اهمیت دارد. پروفیل پیرامونی شکل اصلی لنگه را حفظ می کند و اعضای میانی نیرو را میان بخش های مختلف پخش می کنند. اگر تقویت ها در محل نامناسب قرار گیرند, افزایش وزن بدون افزایش واقعی سختی اتفاق می افتد. کیفیت جوش نیز باید به گونه ای باشد که اتصال مقاوم ایجاد کند اما حرارت بیش از حد فریم را از گونیا خارج نکند. صفحه های تقویتی در محل لولا, قفل و پایه جک از تمرکز تنش جلوگیری می کنند. پس از مونتاژ, فاصله قطرها, صافی قاب و پیچش احتمالی باید کنترل شوند. این جزئیات فنی باعث می شوند شاسی سنگین به جای یک قاب صرفاً پرمصرف, سازه ای حساب شده برای تحمل بار و استفاده طولانی باشد.
انتخاب پروفیل باید بر پایه بار واقعی انجام شود
مقطع پروفیل باید با عرض, ارتفاع, وزن پوشش و نوع بازشو متناسب باشد. لنگه عریض به دلیل فاصله بیشتر مرکز جرم از محور لولا, گشتاور بالاتری ایجاد می کند و ممکن است به مقطع مقاوم تری نیاز داشته باشد. در مدل ریلی, بار به شکل متفاوتی منتقل می شود و عضو پایین فریم در محل چرخ اهمیت ویژه دارد. استفاده از پروفیل بسیار سنگین بدون تحلیل می تواند وزن نهایی را بالا ببرد و انتخاب یراق را دشوارتر کند. بنابراین هدف, رسیدن به سختی کافی با توزیع مناسب متریال است.
اعضای داخلی می توانند به صورت افقی, عمودی یا مورب طراحی شوند. عضو مورب برای کنترل تغییر شکل در قاب های بزرگ کاربرد دارد و پروفیل های میانی نیز از موج افتادگی پوشش جلوگیری می کنند. محل تقویت باید با طرح ظاهری هماهنگ باشد تا از سمت نما مشخص نشود. در مدل های اتوماتیک, عضو پشت پایه جک باید توان انتقال نیروی رفت و برگشتی را داشته باشد. اگر بارها از ابتدا مشخص شوند, می توان شاسی را به صورت هدفمند طراحی کرد و از افزایش غیرضروری وزن جلوگیری نمود.
جوشکاری کنترل شده مانع تابیدگی شاسی می شود
پروفیل های ضخیم نیز در برابر حرارت جوش تغییر شکل می دهند. اگر تمام اتصالات از یک سمت یا بدون ترتیب مناسب اجرا شوند, جمع شدگی حرارتی می تواند فریم را از گونیا خارج کند. بهتر است قاب روی سطح صاف مونتاژ شود و پس از تثبیت اولیه, جوش ها به صورت مرحله ای در نقاط مقابل تکمیل شوند. فاصله قطرهای فریم باید در مراحل مختلف اندازه گیری شود تا هر تغییر کوچک پیش از تکمیل همه اتصالات اصلاح گردد. این کنترل به خصوص در لنگه های بزرگ اهمیت زیادی دارد.
پرداخت جوش نیز باید بدون کاهش سطح مؤثر اتصال انجام شود. در نقاطی که نیروی زیادی منتقل می شود, حذف بیش از حد جوش برای صاف کردن ظاهر می تواند مقاومت را کم کند. پس از مونتاژ, محل لولا و صفحات تقویتی از نظر پیوستگی اتصال بررسی می شوند. اگر شاسی قبل از رنگ تاب داشته باشد, نصب دقیق آن دشوار خواهد بود و قفل یا یراق ممکن است تحت فشار قرار گیرند. کنترل حرارت و گونیا در مرحله ساخت, کیفیت نصب و عمر تجهیزات را نیز بهبود می دهد.

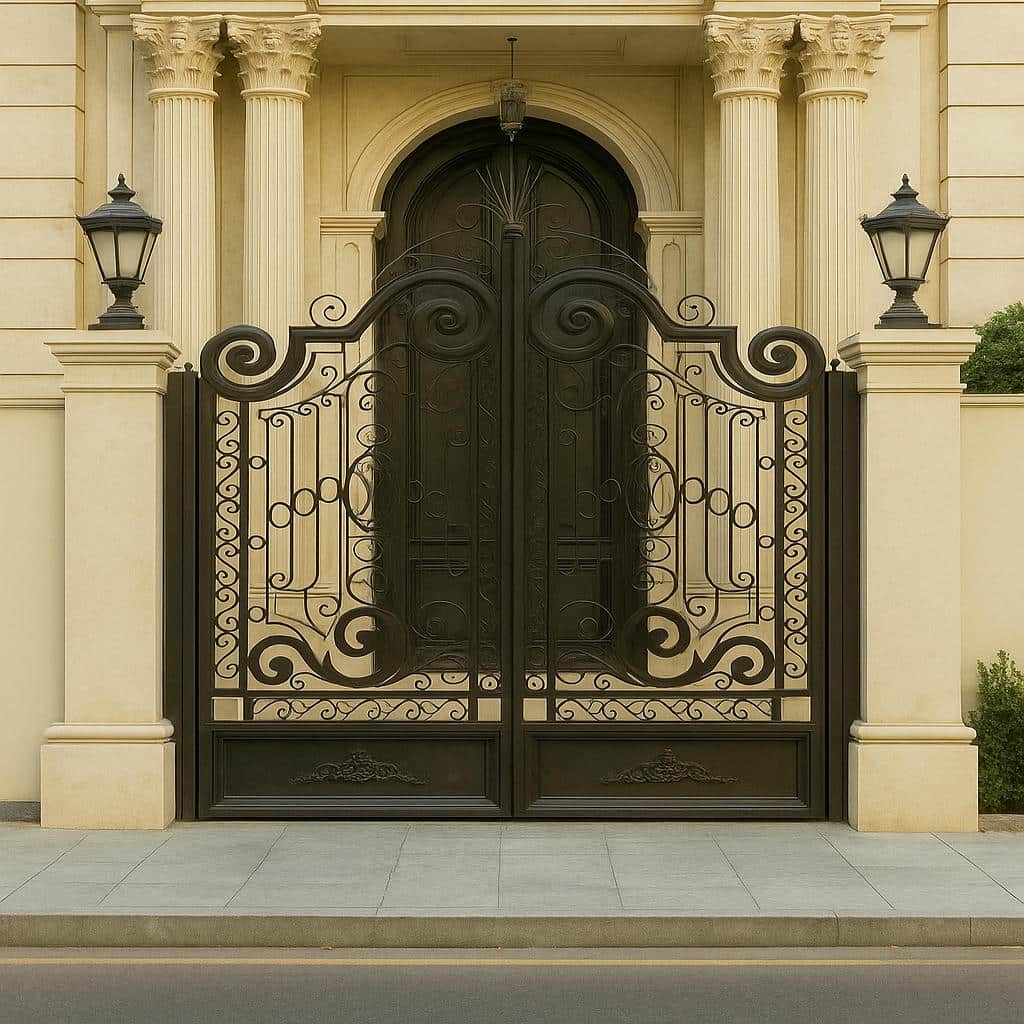

صفحات تقویتی از تمرکز نیرو روی پروفیل جلوگیری می کنند
لولا, جک, قفل و بعضی نقاط اتصال نیرو را در سطح محدودی وارد می کنند. اگر این نیرو مستقیماً روی دیواره پروفیل متمرکز شود, احتمال تغییر شکل موضعی افزایش پیدا می کند. صفحه تقویتی نیرو را روی سطح بزرگ تری پخش می کند و اتصال را پایدارتر می سازد. ضخامت و ابعاد صفحه باید با نوع بار هماهنگ باشند و فقط به عنوان پوشش ظاهری استفاده نشوند. در لولاهای سنگین, تقویت بهتر است به چند عضو اصلی فریم متصل شود تا وزن در مسیر کوتاه تری منتقل گردد.
در مدل اتوماتیک, پایه جک هنگام باز و بسته شدن نیروی رفت و برگشتی ایجاد می کند و اتصال آن باید در برابر سیکل های مکرر مقاوم باشد. نصب پایه روی ورق تزئینی یا پروفیل بدون تقویت ممکن است به مرور باعث ترک جوش یا تغییر شکل شود. محل قفل نیز در هنگام بسته شدن ضربه دریافت می کند و بهتر است روی عضو تقویت شده قرار گیرد. طراحی این نقاط قبل از رنگ و تکمیل ظاهر باعث می شود تقویت ها پنهان و مؤثر باشند و نیاز به جوشکاری مجدد روی سطح نهایی کاهش پیدا کند.
- مقطع پروفیل را با بار واقعی و نوع بازشو تطبیق دهید.
- تقویت های داخلی را در مسیر انتقال نیرو قرار دهید.
- جوشکاری را روی سطح صاف و با توالی متقارن انجام دهید.
- محل لولا و جک با صفحات تقویتی مناسب پشتیبانی شود.
- گونیا و پیچش فریم پیش از پوشش نهایی کنترل شود.
اندازه گیری و نصب اصولی درب حیاط شاسی سنگین
نصب شاسی سنگین به زیرسازی دقیق نیاز دارد, زیرا وزن بیشتر هر خطای کوچک در تراز یا اتصال را پررنگ تر می کند. قبل از ساخت باید عرض و ارتفاع دهانه, نوع بازشو, وضعیت کف, محل ستون و فضای حرکت لنگه مشخص شوند. در مدل لولایی, مقاومت ستون و محور لولا اهمیت دارد و در نمونه ریلی, زیرسازی ریل و موقعیت چرخ ها تعیین کننده هستند. فاصله لنگه با کف نیز باید با شیب مسیر هماهنگ باشد. اگر تجهیزات اتوماتیک نصب شود, محل پایه موتور یا جک باید از ابتدا در شاسی تقویت شود. پس از نصب, حرکت دستی, تراز, قفل و فاصله ها کنترل می شوند و تنها بعد از تأیید بخش مکانیکی, سیستم اتوماتیک تنظیم می شود. این ترتیب از انتقال فشار اضافی به تجهیزات جلوگیری می کند.
اندازه گیری دهانه باید همراه با بررسی زیرسازی انجام شود
ابعاد دهانه فقط بخشی از اطلاعات لازم برای ساخت هستند. در شاسی سنگین باید مشخص شود چهارچوب یا ستون توان تحمل وزن و گشتاور لنگه را دارد یا خیر. اگر ستون جدید نصب می شود, نوع مهار و اتصال آن به فونداسیون نیز باید پیش از ساخت بررسی شود. در مدل دو لنگه, خط مرکزی و فاصله میان لنگه ها باید دقیق باشد و در نمونه تک لنگه عریض, فضای کامل چرخش اهمیت بیشتری دارد. شیب کف نیز می تواند فاصله زیر درب را در مسیر باز شدن تغییر دهد.
در مدل ریلی, طول فضای جانبی, مسیر ریل و وضعیت کف باید همزمان اندازه گیری شوند. وجود آبرو, پله یا مانع ثابت می تواند روش نصب را تغییر دهد. محل موتور و دسترسی برای سرویس نیز باید مشخص شود. اگر وزن نهایی بالا باشد, جابه جایی و نصب خود لنگه نیازمند برنامه ریزی دقیق تری است. جمع آوری این اطلاعات قبل از تولید باعث می شود شاسی بر اساس شرایط واقعی ساخته شود و اصلاحات سنگین یا برشکاری در محل نصب کاهش پیدا کند.
لولا و ستون باید وزن شاسی را بدون تغییر تراز تحمل کنند
در مدل لولایی, شاسی سنگین بار بیشتری به لولا و ستون وارد می کند. محور لولاها باید کاملاً هم راستا باشد تا لنگه هنگام حرکت تحت پیچش قرار نگیرد. ستون نیز باید از دو جهت شاقول باشد و اتصال آن به سازه توان تحمل وزن و نیروی جانبی را داشته باشد. اگر ستون به مرور تغییر وضعیت دهد, فاصله قفل و کف تغییر می کند و لنگه ممکن است افتادگی پیدا کند. انتخاب لولای مناسب باید بر پایه وزن نهایی و تعداد دفعات استفاده انجام شود.
پس از نصب, لنگه در چند زاویه حرکت داده می شود و مقاومت آن باید یکنواخت باشد. اگر درب خودبه خود حرکت می کند یا در نقطه ای سنگین تر می شود, تراز ستون و محور لولا باید بررسی شوند. قفل زمانی تنظیم می شود که موقعیت مکانیکی تثبیت شده باشد. در مدل اتوماتیک نیز پایه جک باید به بخش تقویت شده متصل باشد. این کنترل ها کمک می کنند وزن بالای شاسی به فشار غیرعادی روی یراق یا موتور تبدیل نشود.
مدل ریلی سنگین به ریل و چرخ متناسب نیاز دارد
در مدل ریلی, وزن لنگه به جای لولا از طریق چرخ ها به ریل منتقل می شود. ظرفیت چرخ, کیفیت یاتاقان و محل نصب آن ها باید با وزن شاسی هماهنگ باشد. عضو پایین فریم در محل پایه چرخ نیازمند تقویت است تا بار متمرکز باعث تغییر شکل نشود. ریل نیز باید کاملاً مستقیم و روی بستر مقاوم نصب شود. هر نشست یا اختلاف ارتفاع در مسیر می تواند مقاومت حرکت را افزایش دهد و موتور را تحت فشار بیشتری قرار دهد.
راهنمای بالایی درب ریلی سنگین وظیفه کنترل نیروهای جانبی را دارد و نباید وزن عمودی لنگه را تحمل کند. غلتک ها باید بدون ایجاد اصطکاک اضافی, فریم را در مسیر نگه دارند. قبل از نصب موتور, لنگه باید به صورت دستی در تمام مسیر آزمایش شود. اگر حرکت روان نباشد, ابتدا ریل, چرخ و تراز اصلاح می شوند. این روش باعث می شود موتور تنها نیروی جابه جایی را تأمین کند و برای جبران ایراد مکانیکی تحت بار اضافی قرار نگیرد.
- دهانه و مقاومت زیرسازی را همزمان بررسی کنید.
- در مدل لولایی, محور لولا و شاقول ستون دقیق کنترل شود.
- در مدل ریلی, ظرفیت چرخ و استحکام ریل با وزن هماهنگ باشد.
- حرکت دستی پیش از راه اندازی موتور یا جک آزمایش شود.
- محل تجهیزات اتوماتیک از مرحله ساخت شاسی تقویت شود.
قیمت, سفارش و نگهداری شاسی سنگین با خدمات حفاظ کاران
قیمت درب حیاط شاسی سنگین براساس وزن آهن مصرفی به تنهایی تعیین نمی شود, زیرا نوع طراحی و کیفیت اجرای شاسی نقش مهمی در مشخصات نهایی دارند. ابعاد دهانه, مقطع پروفیل, تعداد تقویت ها, نوع ورق, ساختار لولا یا ریل, پوشش و تجهیزات اتوماتیک همگی بر فرآیند ساخت اثر می گذارند. مدل دوبل پروفیل با نمونه تمام ورق یا فرفورژه سنگین از نظر مصرف متریال و زمان مونتاژ تفاوت دارد. شرایط نصب و نیاز به تقویت ستون یا زیرسازی نیز می تواند روش اجرا را تغییر دهد. حفاظ کاران با بررسی دهانه, وزن تقریبی و نوع استفاده می تواند مشخصات سفارش را پیش از ساخت روشن کند تا انتخاب پروفیل, یراق و تجهیزات بر اساس نیاز واقعی انجام شود و افزایش وزن بی دلیل جای طراحی اصولی را نگیرد.

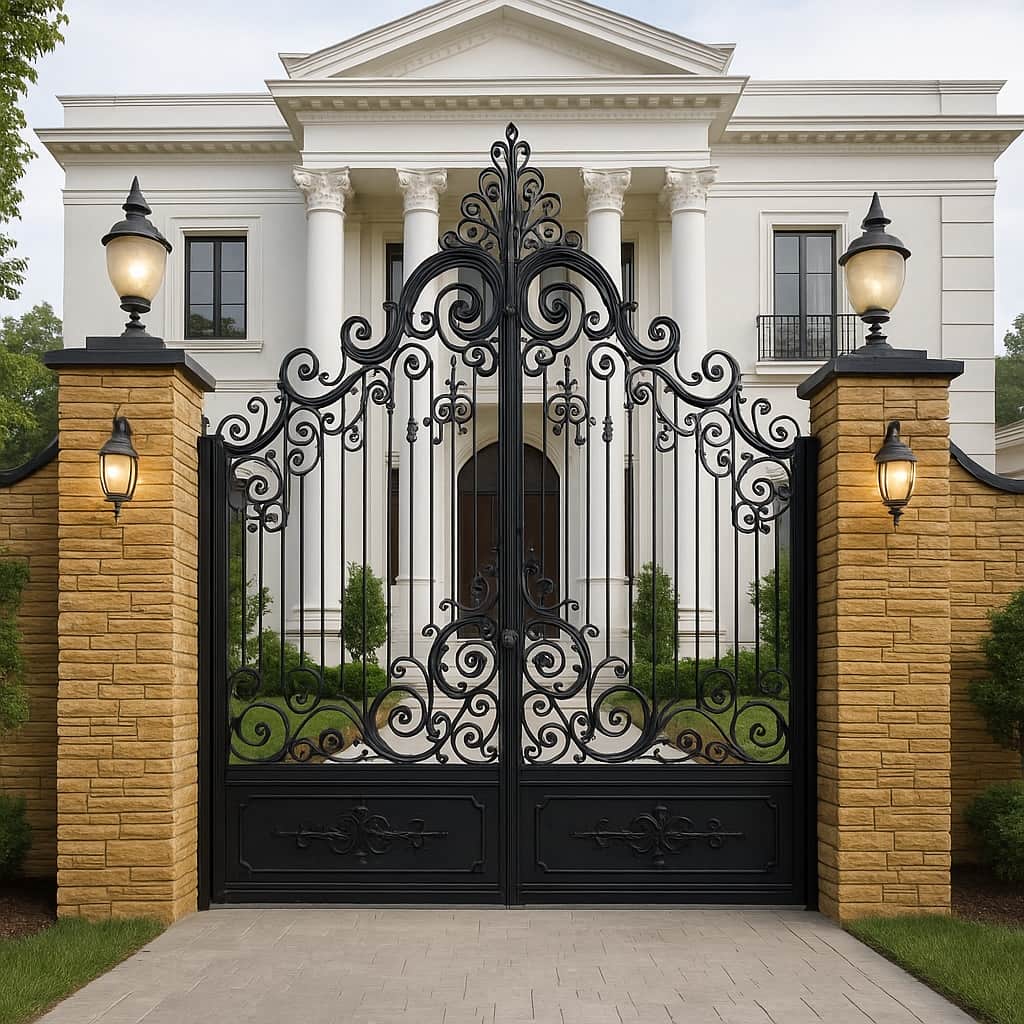

عوامل مؤثر بر قیمت از مقطع شاسی تا نوع یراق
پروفیل اصلی و اعضای تقویتی بخش مهمی از متریال را تشکیل می دهند, اما مقدار مصرف باید براساس طراحی مشخص شود. لنگه عریض ممکن است به تقویت بیشتری نیاز داشته باشد و مدل تمام ورق نیز وزن و سطح بادگیر بالاتری ایجاد کند. نوع لولا, چرخ یا چهارچوب نیز متناسب با این وزن انتخاب می شود. کیفیت جوشکاری و پوشش ضدخوردگی نیز بخشی از فرآیند هستند. بنابراین مقایسه دو پیشنهاد فقط با توجه به وزن آهن نمی تواند کیفیت واقعی ساخت را مشخص کند.
نوع بازشو و تجهیزات اتوماتیک نیز بر مشخصات اثر دارند. مدل ریلی به ریل, چرخ و راهنمای مناسب نیاز دارد و مدل لولایی به ستون و لولای مقاوم وابسته است. در صورت استفاده از جک یا موتور, ظرفیت تجهیزات براساس وزن و میزان تردد تعیین می شود. وضعیت محل نصب نیز ممکن است نیاز به زیرسازی یا تقویت سازه ایجاد کند. برای برآورد دقیق بهتر است ابعاد, نوع شاسی, پوشش, یراق و خدمات نصب به صورت یک مجموعه بررسی شوند.
سفارش حرفه ای از محاسبه وزن تا تست حرکت ادامه دارد
فرآیند سفارش با اندازه گیری دهانه و تعیین نوع بازشو آغاز می شود. سپس نوع پوشش و وزن تقریبی لنگه مشخص می گردد تا مقطع پروفیل و محل تقویت ها انتخاب شوند. بعد از آن لولا, چرخ, قفل و تجهیزات اتوماتیک تعیین می شوند. این ترتیب کمک می کند یراق بر پایه وزن واقعی انتخاب شود و شاسی نیز فقط در نقاط ضروری تقویت گردد. اگر این مراحل برعکس انجام شوند, ممکن است تجهیزات پیش از مشخص شدن بار نهایی انتخاب شوند و نیاز به تغییر در مرحله نصب ایجاد شود.
در ساخت, فریم از نظر گونیا و صافی کنترل می شود و صفحات تقویتی در نقاط باربر نصب می شوند. پس از تکمیل جوشکاری, پوشش سطح اجرا می گردد. در محل نصب, چهارچوب, ستون یا ریل تنظیم شده و سپس لنگه قرار می گیرد. حرکت دستی پیش از راه اندازی اتوماسیون آزمایش می شود. پیوستگی این مراحل در خدمات حفاظ کاران باعث می شود کیفیت از طراحی شاسی تا عملکرد نهایی کنترل شود و مشکلات مکانیکی در مرحله مناسب شناسایی شوند.
نگهداری منظم از افتادگی و فشار اضافی جلوگیری می کند
شاسی سنگین به دلیل وزن بیشتر باید از نظر تراز و سلامت یراق به صورت دوره ای بررسی شود. تغییر فاصله لنگه با کف, سخت شدن قفل, صدای لولا یا افزایش مقاومت حرکت می تواند نشانه شروع یک ایراد باشد. در مدل ریلی, وضعیت چرخ و ریل و در مدل لولایی, محور لولا و ستون اهمیت بیشتری دارند. رسیدگی زودهنگام از انتقال فشار به سایر بخش ها جلوگیری می کند و معمولاً تعمیر را ساده تر نگه می دارد.
پوشش سطح و جوش ها نیز باید از نظر خوردگی بررسی شوند. نقاط پایین فریم, محل اتصال لولا و بخش های نزدیک کف بیشتر در معرض رطوبت قرار دارند. در مدل اتوماتیک, تغییر سرعت یا صدای موتور می تواند ناشی از افزایش اصطکاک مکانیکی باشد و بهتر است پیش از تغییر تنظیمات, حرکت دستی بررسی شود. نگهداری فنی باعث می شود وزن بالای درب در محدوده طراحی مدیریت شود و شاسی, یراق و تجهیزات عمر بیشتری داشته باشند.
- برای استعلام, ابعاد, نوع پوشش و نوع بازشو را مشخص کنید.
- وزن شاسی را همراه با ظرفیت لولا یا چرخ مقایسه کنید.
- تقویت ستون یا زیرسازی پیش از ساخت نهایی مشخص شود.
- افتادگی و سختی حرکت در مراحل اولیه تعمیر شوند.
- جوش ها و پوشش نقاط باربر به صورت دوره ای بازدید شوند.
مدل مناسب به عرض دهانه, وزن پوشش, نوع بازشو و تعداد دفعات استفاده بستگی دارد. لنگه عریض معمولاً به کنترل خمش بیشتری نیاز دارد و مدل تمام ورق سطح بادگیر بالاتری ایجاد می کند. در نمونه فرفورژه نیز محل تجمع وزن اهمیت دارد. پیش از خرید بهتر است مقطع پروفیل, محل تقویت ها, نوع لولا یا چرخ و مقاومت چهارچوب همراه با ظاهر درب بررسی شوند تا شاسی با بار واقعی هماهنگ باشد.
قیمت به ابعاد, نوع پروفیل, تعداد تقویت ها, مقدار ورق یا تزئینات, نوع یراق, پوشش و شرایط نصب وابسته است. مدل دوبل, تمام ورق, ریلی یا اتوماتیک به دلیل تفاوت در ساختار و تجهیزات یکسان نیستند. وضعیت ستون یا زیرسازی نیز ممکن است فرآیند اجرا را تغییر دهد. برای مقایسه دقیق, مشخصات فنی دو سفارش باید مشابه باشند و فقط وزن آهن یا شکل ظاهری مبنای تصمیم قرار نگیرد.
شاسی سنگین معمولاً با مقطع مقاوم تر, تقویت های هدفمند و صفحات پشتیبان در نقاط باربر طراحی می شود. تفاوت اصلی در توانایی کنترل خمش و پیچش تحت وزن بیشتر است, نه صرفاً افزایش مقدار آهن. محل لولا, پایه جک یا چرخ نیز در چنین فریمی تقویت می شود. اگر طراحی درست انجام شود, نیرو به صورت یکنواخت تری در قاب پخش می شود و احتمال افتادگی یا تغییر تراز در طول استفاده کاهش پیدا می کند.
نوع زیرسازی به مدل بازشو بستگی دارد. در نمونه لولایی, ستون و اتصال آن به فونداسیون باید وزن و گشتاور لنگه را تحمل کنند. در مدل ریلی, بستر ریل باید مستقیم, مقاوم و بدون نشست باشد. چهارچوب یا ستون ضعیف می تواند حتی با شاسی مقاوم باعث تغییر تراز شود. پیش از نصب بهتر است وضعیت کف, محل مهار, فضای حرکت و نقاط اتصال بررسی شوند تا سازه اصلی توان دریافت بار درب را داشته باشد.
عرض و ارتفاع دهانه, نوع بازشو, پوشش موردنظر, میزان حریم و شرایط نصب اطلاعات اصلی هستند. همچنین باید مشخص شود درب لولایی, ریلی یا اتوماتیک خواهد بود و چه میزان تردد برای آن پیش بینی می شود. پس از تعیین این موارد, وزن تقریبی, مقطع پروفیل, نوع تقویت و یراق انتخاب می شوند. کامل بودن اطلاعات باعث می شود شاسی براساس نیاز واقعی طراحی شود و از افزایش بی دلیل وزن یا کمبود مقاومت جلوگیری گردد.
افتادگی لنگه, تماس با کف, سخت شدن قفل, صدای غیرعادی لولا یا افزایش مقاومت حرکت از نشانه هایی هستند که باید بررسی شوند. در مدل ریلی, خرابی چرخ یا ناترازی ریل و در مدل لولایی, سایش لولا یا تغییر وضعیت ستون می تواند علت باشد. تعمیر باید با عیب یابی بخش مکانیکی شروع شود. در مدل اتوماتیک نیز افزایش توان موتور راه حل مناسبی برای جبران ایراد شاسی یا یراق نیست.
جمع بندی
13 نمونه درب حیاط شاسی سنگین زمانی عملکرد پایدار دارند که وزن, مقطع پروفیل, محل تقویت و نوع یراق به صورت یک مجموعه طراحی شوند. مدل دوبل پروفیل, تمام ورق, فرفورژه سنگین, تک لنگه عریض, دو لنگه, ریلی یا اتوماتیک هرکدام مسیر انتقال بار متفاوتی دارند و نمی توان برای همه آن ها یک شاسی ثابت در نظر گرفت. کنترل گونیا, جوشکاری متقارن, تقویت محل لولا و انتخاب چهارچوب یا ریل مناسب از مهم ترین عوامل دوام هستند. پوشش ضدخوردگی و بازدید دوره ای یراق نیز از ایجاد خرابی تدریجی جلوگیری می کنند. حفاظ کاران می تواند برای اندازه گیری, طراحی شاسی, انتخاب متریال, ساخت, نصب و تنظیم درب حیاط شاسی سنگین خدمات هماهنگ ارائه کند. برای مشاوره, خرید آنلاین, سفارش یا استعلام قیمت روز, مشخصات دهانه و نوع استفاده را اعلام کنید تا انتخاب نهایی با برسی دقیق بار و شرایط اجرا انجام شود و سازه در استفاده طولانی پایدار باقی بماند.
