14 طرح درب پارکینگ لولایی ستون دار
14 طرح درب پارکینگ لولایی ستون دار با تفاوت در فریم, نوع لولا و شیوه اتصال به ستون نشان می دهند که طراحی دقیق چگونه دوام سازه, روانی بازشو و پایداری روزانه را تعیین می کند. در این نوع درب, ستون تنها یک عنصر ظاهری نیست و باید وزن لنگه, گشتاور ناشی از عرض درب و نیروی حاصل از باز و بسته شدن را به سازه منتقل کند؛ بنابراین مقطع پروفیل, صفحه اتصال, محل لولا و مهاربندی داخلی باید از ابتدا با یکدیگر هماهنی داشته باشند. طرح های پروفیلی ساده, افقی, عمودی, پنلی, لووردار, مشبک, فرفورژه, قوس دار, برش لیزری, پانچ دار, ترکیبی, کلاسیک, مینیمال و اتوماتیک از نظر ظاهر و رفتار فنی تفاوت دارند. درب پارکینگ لولایی ستون دار با پرکننده سنگین به ستون و لولای مقاوم تری نیاز دارد, در حالی که سطح بازتر می تواند وزن و فشار باد را کاهش دهد. خطای انتخاب مقطع, شاقول نبودن ستون یا تنظیم نامناسب لولا ممکن است به افتادگی, اصطکاک, سخت بسته شدن قفل و فشار اضافی بر جک منجر شود. جنس فولاد, ابعاد, رنگ, یراق, شیب کف و نگهداری نیز در تصمیم فنی و هزینه سفارش اثر دارند. حفاظ کاران می تواند پیش از ساخت درب پارکینگ لولایی ستون دار این عوامل را بررسی کند تا طرح انتخابی با شرایط واقعی نصب و میزان تردد سازگار باشد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| ستون نگهدارنده | ستون وزن لنگه و گشتاور ناشی از بازشو را به سازه منتقل می کند و مقاومت آن مستقیماً بر ثبات لولا و حفظ تراز درب اثر دارد. | مقطع و مهار ستون بر اساس وزن, عرض لنگه و نوع اتصال لولا انتخاب شود. |
| صفحه اتصال | صفحه اتصال نیرو را بین لولا و ستون پخش می کند و می تواند تمرکز تنش را در محل جوش یا اتصال مکانیکی کاهش دهد. | ابعاد و ضخامت صفحه با جنس ستون و نیروی وارد بر لنگه هماهنگ شود. |
| فریم لنگه | فریم پروفیلی باید وزن پرکننده و نیروهای حرکتی را بدون پیچش تحمل کند تا فاصله لنگه با کف و ستون ثابت باقی بماند. | مقطع فریم بر اساس عرض, ارتفاع, نوع پرکننده و محل نصب جک تعیین شود. |
| لولا و محور | لولا محور چرخش را ایجاد می کند و کیفیت محور, هم راستایی و اتصال آن به ستون بر اصطکاک و دوام یراق اثر مستقیم دارد. | ظرفیت لولا بر اساس وزن واقعی لنگه و میزان تردد انتخاب شود. |
| نوع پرکننده | پروفیل, ورق, لوور, شبکه, فرفورژه و صفحه برش لیزری وزن, حریم دید, فشار باد و ظاهر درب را تغییر می دهند. | پرکننده با ظرفیت فریم, ستون و لولا هماهنگ شود تا بار اضافی ایجاد نکند. |
| شیب کف | شیب کف مسیر قوسی حرکت را تغییر می دهد و ممکن است درب در بخشی از بازشو با سطح زمین تماس پیدا کند. | فاصله زیر لنگه بر اساس کف نهایی و تمام مسیر باز شدن کنترل شود. |
| جک اتوماتیک | جک نیروی حرکت را از ستون به فریم منتقل می کند و هندسه براکت ها بر مقدار نیروی مورد نیاز و زاویه بازشو اثر دارد. | محل براکت روی ستون و فریم پیش از رنگ و پس از محاسبه وزن تعیین شود. |
| پوشش فلزی | آماده سازی سطح و اجرای پوشش مناسب از ستون, فریم و محل جوش در برابر رطوبت, خراش و خوردگی محافظت می کند. | پوشش نقاط اتصال و جوش پس از نصب دوباره بازبینی و ترمیم شود. |
| نگهداری و هزینه | ابعاد, متریال, نوع ستون, یراق, طرح, اتوماسیون و شرایط اجرا بر هزینه اثر دارند و نگهداری منظم عمر سیستم را افزایش می دهد. | مقایسه سفارش ها بر اساس مشخصات فنی یکسان و قابلیت سرویس انجام شود. |
اطلاعات تماس
کاربرد و رفتار فنی 14 طرح درب پارکینگ لولایی ستون دار
درب لولایی ستون دار برای ورودی هایی مناسب است که محل مشخص و مقاومی برای انتقال بار لنگه وجود دارد و فضای کافی برای گردش بازشو در نظر گرفته شده است. تفاوت این ساختار با یک درب سبک معمولی در آن است که ستون, لولا و فریم به صورت یک مجموعه باربر عمل می کنند. هرچه لنگه عریض تر یا پرکننده بسته تر باشد, گشتاور و فشار باد افزایش پیدا می کند و ستون باید مقاومت بیشتری داشته باشد. در طرح های بازتر, وزن و سطح بادخور کمتر می شود اما میزان دید به داخل افزایش می یابد. مدل های تزئینی نیز می توانند ظاهر شاخص تری ایجاد کنند, مشروط بر اینکه وزن قطعات در طراحی فریم و لولا لحاظ شود. بنابراین کاربرد صحیح هر طرح از ترکیب ظاهر, وزن, تردد, شرایط باد و فضای بازشو مشخص می شود و تصمیم فقط بر پایه نمای روبه رو کافی نیست.
طرح های پروفیلی ساده افقی و عمودی چگونه بار را به ستون منتقل می کنند
طرح پروفیلی ساده امکان کنترل دقیق تر وزن را فراهم می کند, زیرا تعداد اعضای پرکننده و فاصله میان آن ها قابل تنظیم است. در مدل افقی, خطوط طولی عرض درب را برجسته تر می کنند و در مدل عمودی, ارتفاع بیشتر دیده می شود. از نظر فنی, هر پروفیل وزن مشخصی به لنگه اضافه می کند و مجموع این وزن از طریق فریم به لولا و سپس ستون منتقل می شود. اگر اعضا بدون محاسبه افزایش پیدا کنند, بار لولا بیشتر می شود و ممکن است نیاز به تقویت ستون یا تغییر مقطع فریم ایجاد شود. اتصال اعضای داخلی نیز باید به گونه ای باشد که هنگام حرکت لرزش و صدای غیرعادی ایجاد نکنند.
در لنگه های بزرگ, انتهای آزاد بیشترین تمایل را به افتادگی دارد و فریم باید در برابر این تغییر شکل مقاومت کند. عضو میانی یا مهاربند می تواند نیرو را به بخش نزدیک لولا هدایت کند, اما محل آن باید بر اساس مسیر بار انتخاب شود. اگر جک نصب شود, براکت جلو بهتر است روی فریم اصلی یا عضو تقویت شده قرار گیرد. در سمت ستون نیز محل براکت باید توان تحمل نیروی فشاری و کششی جک را داشته باشد. این هماهنگی میان فریم, لولا و ستون باعث می شود ظاهر ساده پروفیلی با عملکرد مکانیکی قابل اعتماد همراه باشد.

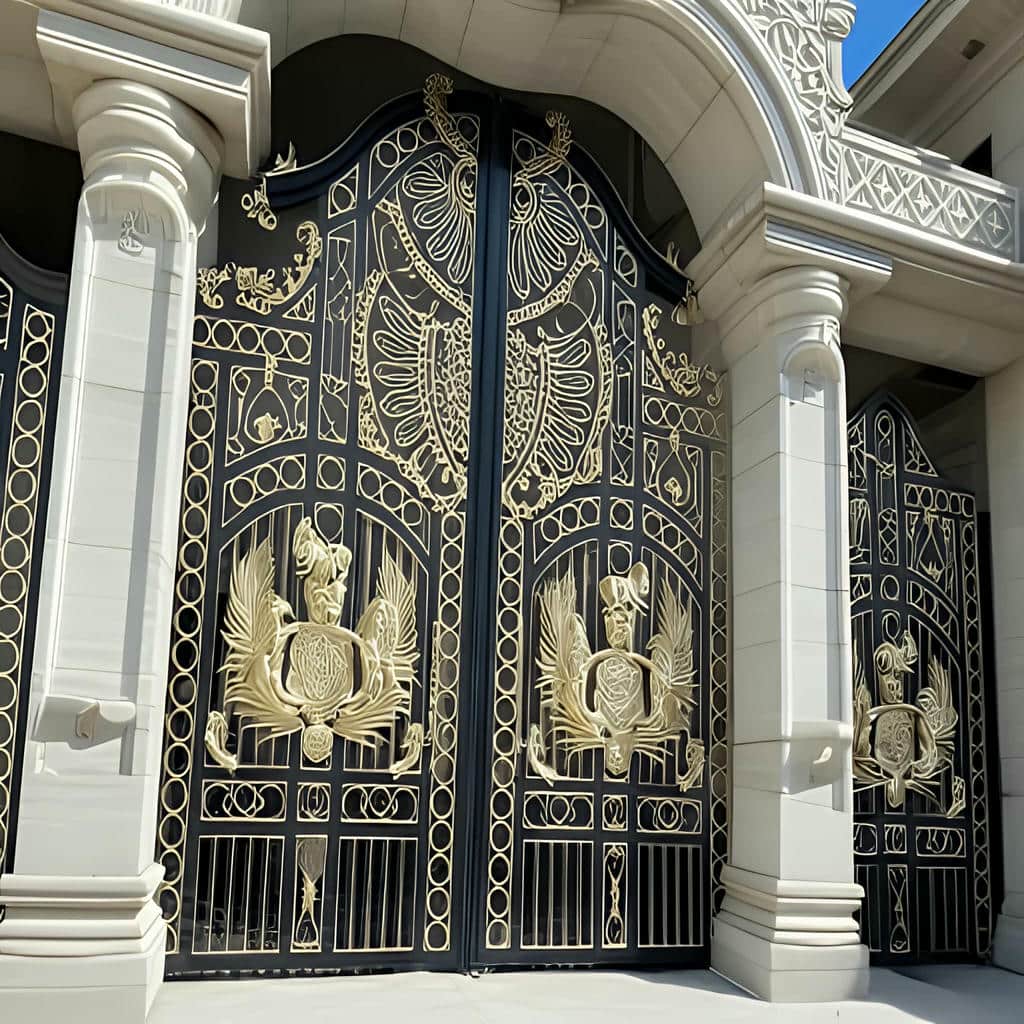

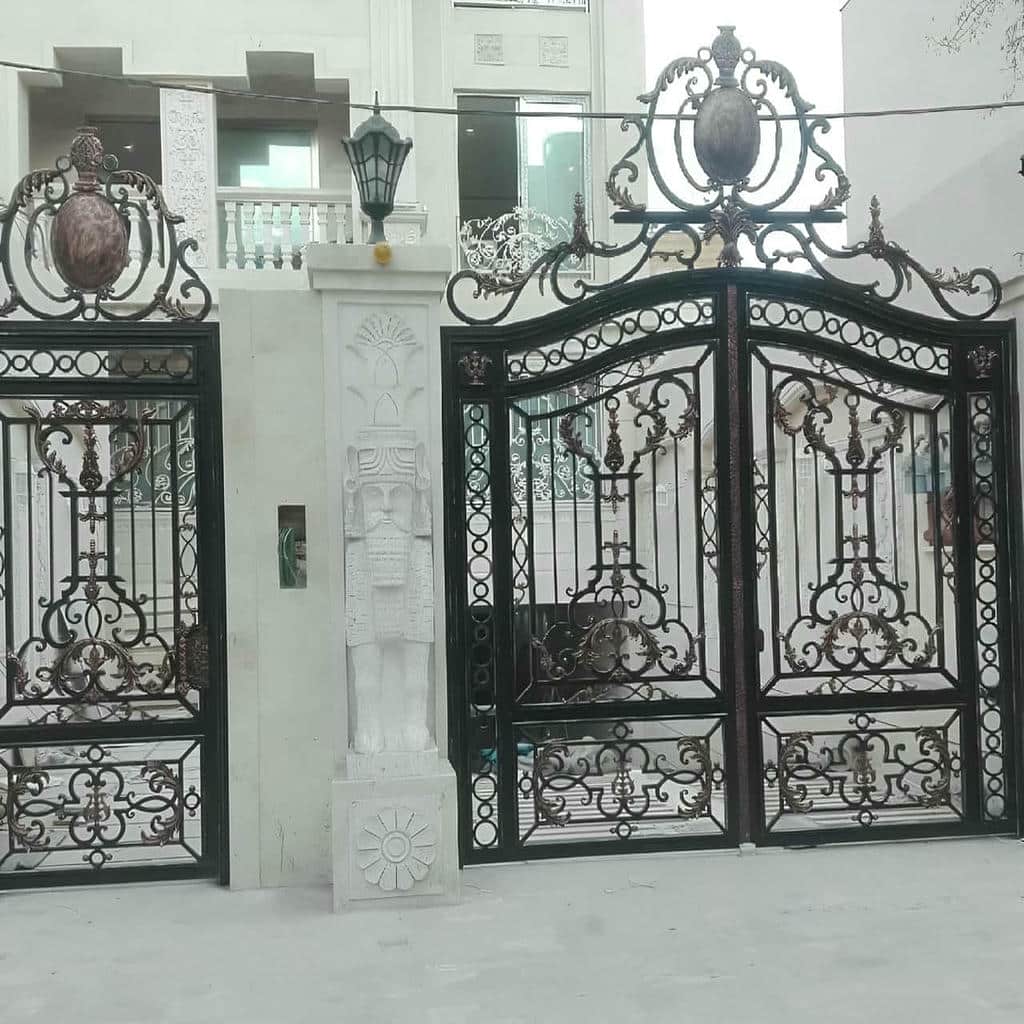

طرح های پنلی لووردار و مشبک چه اثری بر فشار باد دارند

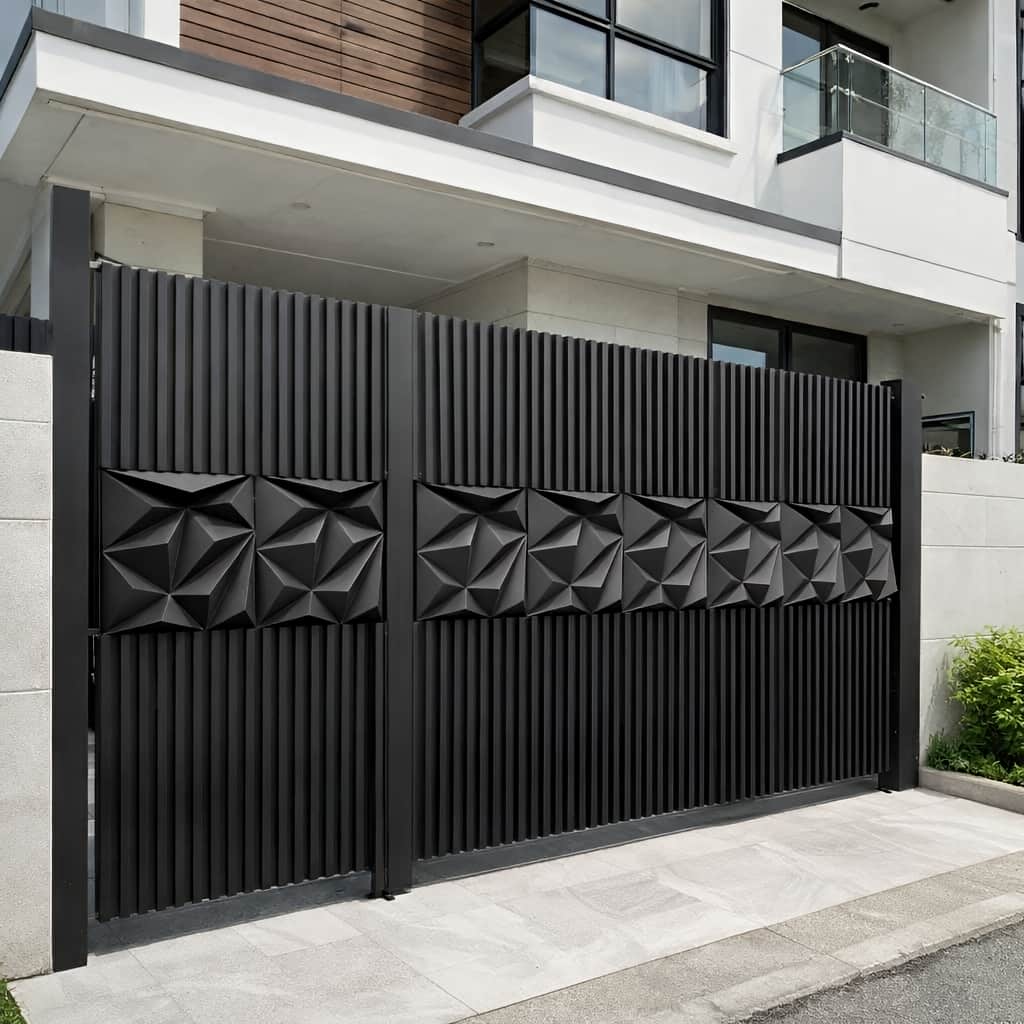

طرح پنلی سطح بسته تری دارد و حریم دید بیشتری ایجاد می کند, اما در برابر باد مانند یک سطح وسیع عمل می کند و نیرو را به فریم و ستون انتقال می دهد. در مدل لووردار, تیغه های زاویه دار بخشی از دید مستقیم را محدود می کنند و هم زمان امکان عبور هوا را حفظ می نمایند. طرح مشبک سطح بازتری دارد و معمولاً فشار باد کمتری به لنگه وارد می کند. این تفاوت در درب های عریض اهمیت بیشتری دارد, زیرا افزایش سطح می تواند گشتاور جانبی قابل توجهی ایجاد کند. بنابراین نوع پرکننده باید همراه با ظرفیت لولا و استحکام ستون بررسی شود.
در مدل پنلی, ورق باید در نقاط کافی به فریم مهار شود تا هنگام حرکت یا وزش باد لرزش ایجاد نکند. تیغه های لوور نیز باید فاصله و زاویه یکنواخت داشته باشند تا وزن به صورت نامتقارن توزیع نشود. در طرح مشبک, اندازه بازشوها بر امنیت و میزان دید اثر می گذارد. انتخاب فنی مناسب زمانی حاصل می شود که حریم خصوصی, فشار باد, وزن و کیفیت نگهداری در کنار هم دیده شوند. استفاده از سطح بسته بدون تقویت کافی ستون می تواند عملکرد مطلوب ظاهر را با استهلاک مکانیکی همراه کند.

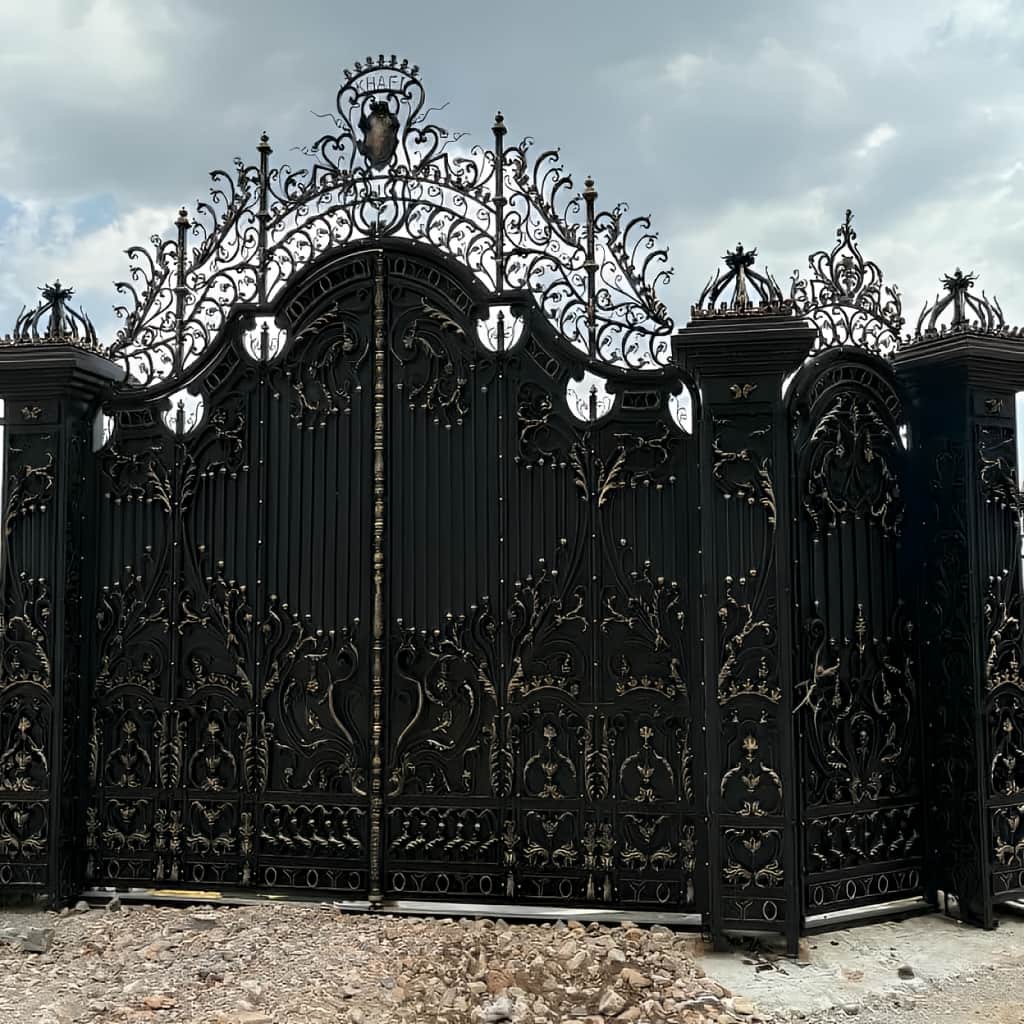

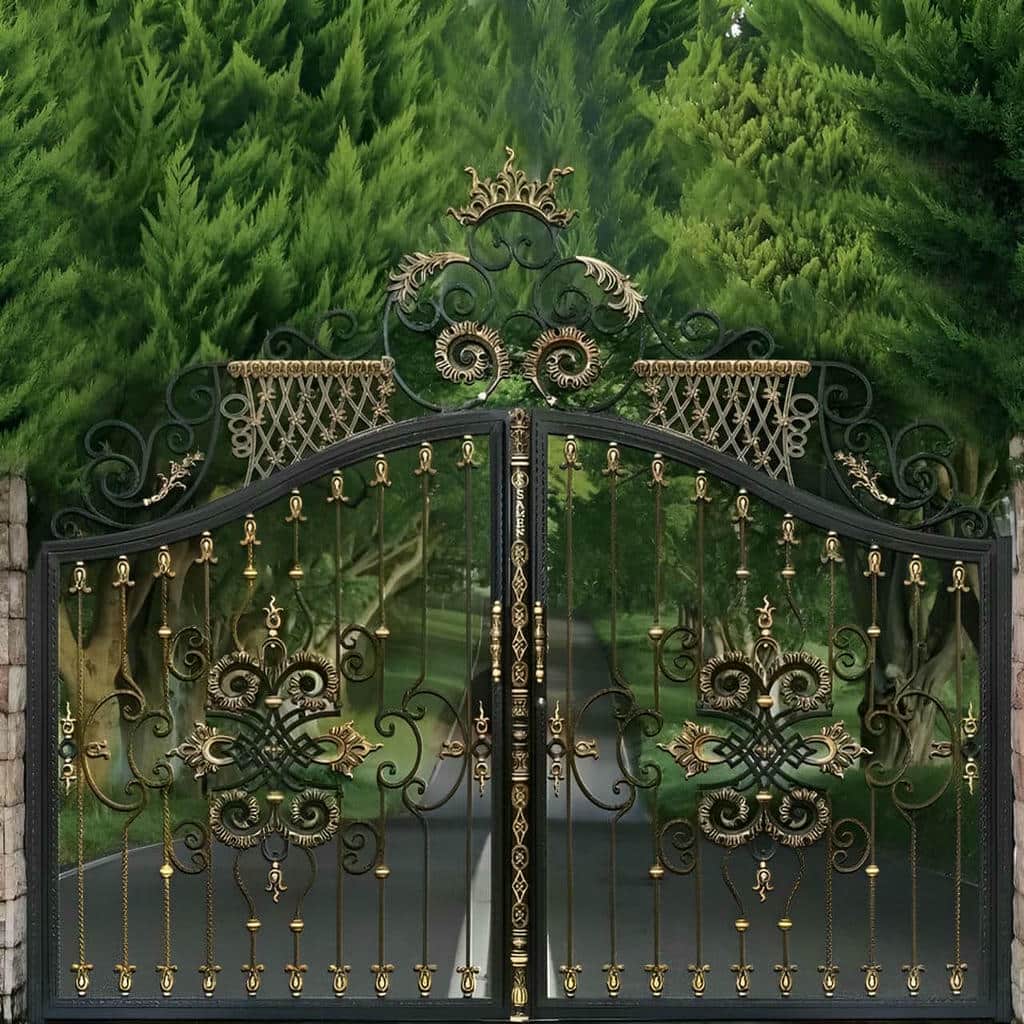

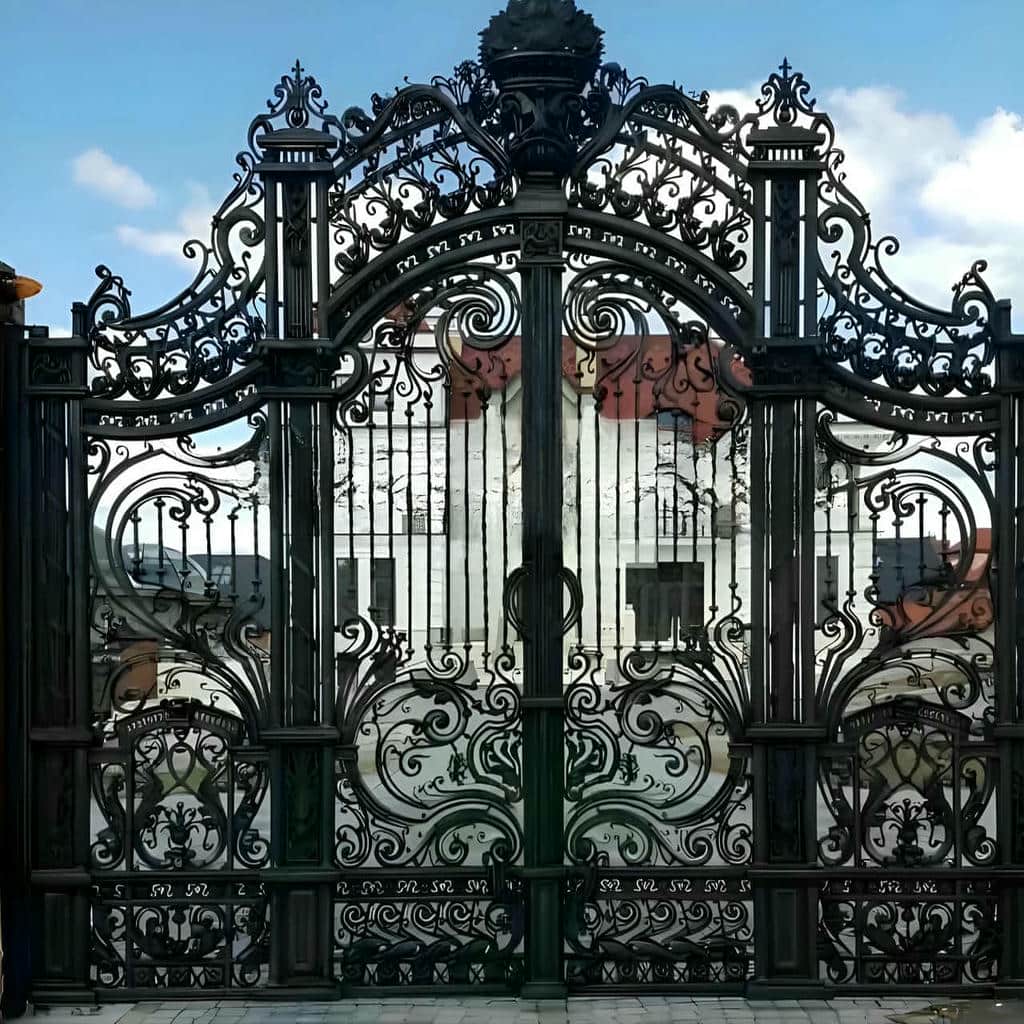

طرح های فرفورژه قوس دار لیزری پانچ دار ترکیبی کلاسیک مینیمال و اتوماتیک
فرفورژه و طرح کلاسیک امکان ایجاد جزئیات تزئینی بیشتری دارند و معمولاً وزن آن ها نسبت به مدل های ساده افزایش پیدا می کند. قوس دار بودن لنگه نیز نیازمند کنترل تقارن و تراز بالایی است. صفحه برش لیزری می تواند الگوی دقیق و یکپارچه ایجاد کند, در حالی که مدل پانچ دار با بازشوهای منظم بخشی از سطح بادخور را کاهش می دهد. طرح ترکیبی چند متریال یا چند فرم پرکننده را کنار هم قرار می دهد و مدل مینیمال با کاهش تزئینات بر تناسب خطوط تمرکز می کند. نسخه اتوماتیک نیز از نظر ظاهر می تواند هر یک از این ساختارها را داشته باشد.
در مدل های سنگین, قطعات تزئینی باید روی اعضای مقاوم مهار شوند و محل دسترسی به لولا, قفل و جک مسدود نشود. صفحات لیزری یا پانچ دار نیز باید به گونه ای نصب شوند که ارتعاش نداشته باشند. در مدل ترکیبی, اتصال متریال های متفاوت باید رطوبت و تغییرات ابعادی را تحمل کند. نسخه اتوماتیک نیز به تقویت محل براکت جک روی ستون و لنگه نیاز دارد. این جزئیات نشان می دهند که تفاوت طرح ها فقط بصری نیست و هر تغییر ظاهری می تواند تصمیم سازه ای متفاوتی ایجاد کند.
- وزن طرح پیش از انتخاب لولا و مقطع ستون برآورد شود.
- سطح بادخور مدل های بسته با مقاومت ستون هماهنگ باشد.
- فریم عریض با مهاربندی هدفمند در برابر افتادگی تقویت شود.
- جزئیات تزئینی مسیر سرویس لولا و جک را مسدود نکنند.
- نوع طرح بر اساس تردد و شرایط استفاده واقعی انتخاب شود.
ساختار ستون فریم لولا و پوشش در دوام درب پارکینگ
دوام درب پارکینگ لولایی ستون دار به نحوه انتقال نیرو از لنگه به ستون وابسته است. فریم وزن پرکننده را جمع می کند, لولا آن را به نقطه تکیه گاه منتقل می سازد و ستون باید این بار را بدون پیچش یا نشست تحمل کند. اگر یکی از این سه بخش ضعیف باشد, استفاده از قطعات قوی تر در بخش دیگر مشکل را به صورت کامل حل نمی کند. جوشکاری نیز باید با کنترل حرارت انجام شود تا فریم از حالت گونیا خارج نشود. محل اتصال لولا و براکت جک معمولاً به تقویت موضعی نیاز دارند و بهتر است این تقویت پیش از پوشش نهایی اجرا شود. رنگ و زیرسازی نیز جزئی از دوام هستند, زیرا خوردگی در محل اتصال می تواند به مرور ظرفیت سازه ای را کاهش دهد. کنترل کیفیت باید از انتخاب متریال تا نصب ادامه داشته باشد.
ستون فلزی و صفحه اتصال چگونه گشتاور لنگه را تحمل می کنند
ستون باید علاوه بر وزن قائم, گشتاوری را تحمل کند که از فاصله انتهای لنگه تا محور لولا ایجاد می شود. هرچه لنگه عریض تر یا سنگین تر باشد, این گشتاور افزایش پیدا می کند. مقطع ستون, ضخامت جداره, روش مهار به سازه و کیفیت جوش باید با این نیرو هماهنگ باشند. صفحه اتصال می تواند بار را در سطح بزرگ تری توزیع کند و از تمرکز تنش در یک نقطه جلوگیری نماید. نصب لولا روی سطحی ضعیف یا نازک ممکن است به تغییر شکل موضعی و در نهایت افتادگی لنگه منجر شود.
شاقول بودن ستون نیز اهمیت مکانیکی دارد. اگر ستون انحراف داشته باشد, محور لولا عمودی نخواهد بود و لنگه ممکن است تمایل به حرکت خودکار یا افزایش اصطکاک پیدا کند. پیش از نصب نهایی, وضعیت ستون باید کنترل شود و در صورت نیاز روش اتصال اصلاح گردد. در مدل اتوماتیک, نیروی جک نیز به ستون وارد می شود و محل براکت عقب باید روی بخش مقاوم قرار گیرد. بنابراین ستون تنها تکیه گاه لولا نیست و در نسخه برقی بخشی از مسیر انتقال نیروی موتور نیز محسوب می شود.

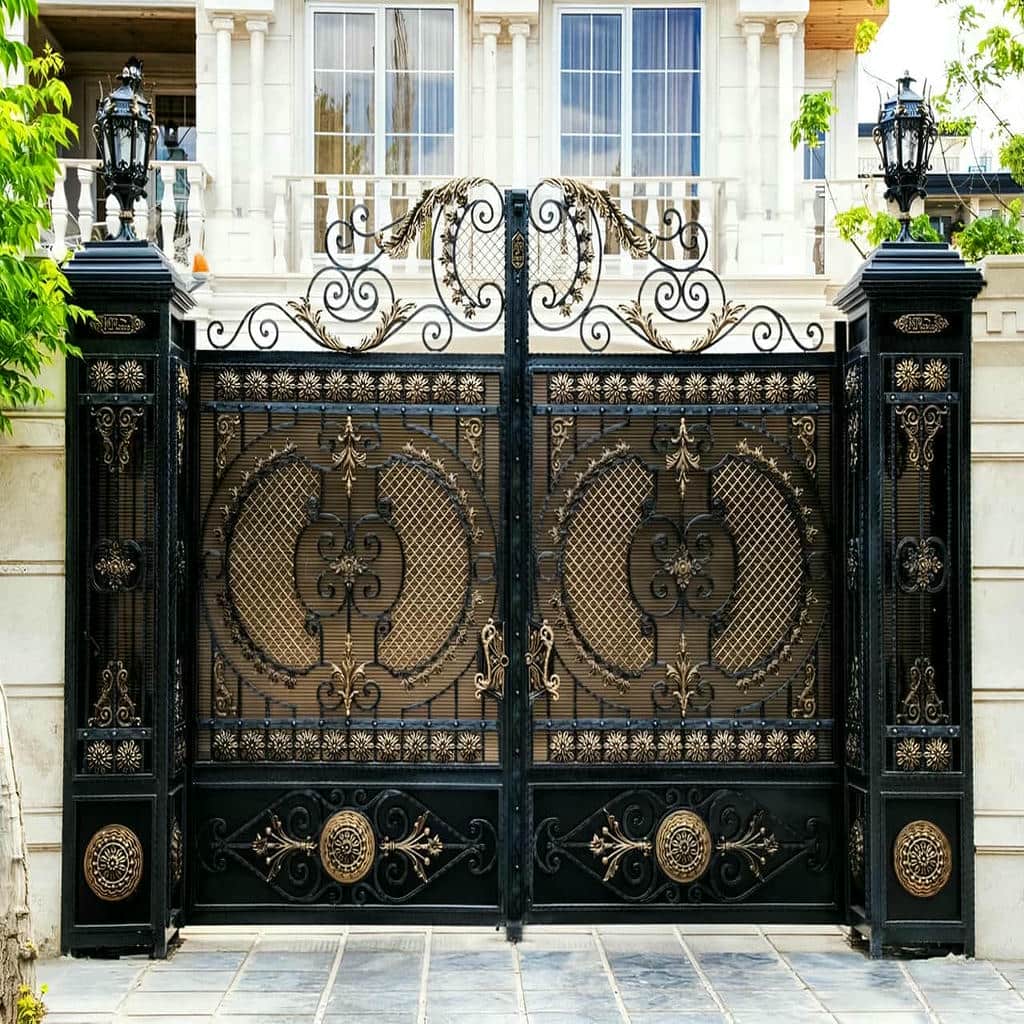

فریم و مهاربندی چگونه از افتادگی لنگه جلوگیری می کنند
فریم پیرامونی شکل اصلی لنگه را حفظ می کند و در مدل های عریض باید در برابر خمش و پیچش مقاومت کافی داشته باشد. پرکننده سنگین یا سطح بسته می تواند بار بیشتری ایجاد کند و اگر فریم بیش از حد سبک باشد, گوشه آزاد به مرور پایین می آید. مهاربند باید در مسیری قرار گیرد که نیرو را به ناحیه نزدیک لولا هدایت کند. افزایش تصادفی تعداد پروفیل ها همیشه مفید نیست, زیرا وزن اضافه نیز بار لولا و ستون را افزایش می دهد و ممکن است اثر مثبت تقویت را کاهش دهد.
کیفیت مونتاژ نیز تعیین کننده است. جوشکاری طولانی در یک سمت می تواند باعث جمع شدگی حرارتی و تاب قاب شود. برای کنترل این مسئله, ساخت روی سطح تراز انجام می شود و قطرهای فریم در مراحل مختلف اندازه گیری می شوند. پس از نصب پرکننده نیز بهتر است ابعاد دوباره کنترل شوند. محل قفل, لولا و براکت جک باید از ابتدا در طراحی دیده شود تا تقویت های لازم بخشی از فریم باشند و پس از رنگ نیازی به جوشکاری و تغییر گسترده سازه ایجاد نشود.
پوشش سطح چگونه ستون و اتصالات را در برابر خوردگی حفظ می کند
پوشش فلز زمانی دوام مناسبی دارد که سطح زیر آن پاک و آماده باشد. آثار زنگ, روغن, گرد فلز و پاشش جوش باید پیش از رنگ حذف شوند تا چسبندگی کافی ایجاد شود. محل اتصال لولا به ستون, گوشه های فریم و بخش پایین سازه از نقاط حساس هستند, زیرا رطوبت می تواند در این نواحی باقی بماند. کیفیت پوشش در چنین نقاطی اهمیت بیشتری از سطح های صاف و قابل مشاهده دارد. استفاده از رنگ روی سطح آلوده فقط ظاهر موقت ایجاد می کند و نمی تواند خوردگی زیرسطحی را متوقف سازد.
در مرحله نصب ممکن است بخشی از پوشش بر اثر جوشکاری یا تماس ابزار آسیب ببیند. این نقاط باید پس از پایان عملیات تمیز و دوباره پوشش داده شوند. اطراف لولا و صفحه اتصال نیز باید امکان بازدید داشته باشد تا زنگ احتمالی زود شناسایی شود. اگر آب در داخل پروفیل یا محل اتصال جمع شود, احتمال خوردگی افزایش پیدا می کند؛ بنابراین جزئیات ساخت باید امکان تخلیه رطوبت را فراهم کنند. نگهداری صحیح پوشش کمک می کند ظرفیت فریم و ستون در طول زمان حفظ شود.
- مقطع ستون بر اساس وزن و گشتاور لنگه تعیین شود.
- صفحه اتصال برای توزیع مناسب بار در محل لولا طراحی شود.
- فریم در مراحل ساخت از نظر گونیا بودن کنترل شود.
- تقویت محل جک پیش از اجرای پوشش نهایی انجام شود.
- نقاط جوش و اتصال پس از نصب دوباره پوشش داده شوند.
اندازه گیری نصب و تنظیم فنی درب لولایی ستون دار
اندازه گیری دقیق مشخص می کند ستون, لنگه و مسیر بازشو چگونه باید با یکدیگر هماهنگ شوند. عرض دهانه در بالا و پایین, فاصله داخلی ستون ها, ارتفاع, شاقول بودن تکیه گاه ها, شیب کف و فضای گردش هر لنگه باید پیش از ساخت ثبت شوند. اختلاف کوچک میان ستون ها می تواند در هنگام بسته شدن به صورت فاصله نامساوی یا سخت شدن قفل دیده شود. کف نیز باید در تمام مسیر قوسی حرکت بررسی شود, زیرا درب ممکن است در حالت بسته فاصله کافی داشته باشد اما هنگام باز شدن با سطح تماس پیدا کند. اگر جک برقی در نظر گرفته شده باشد, ابعاد ستون و فاصله محور لولا تا لبه آن بر هندسه نصب اثر دارند. ترتیب صحیح اجرا این است که ابتدا سازه مکانیکی روان شود و سپس موتور تنظیم گردد تا جک تحت فشار غیرضروری قرار نگیرد.
فاصله ستون ها و عرض دهانه چگونه پیش از ساخت اندازه گیری می شوند
عرض دهانه بهتر است در چند ارتفاع اندازه گیری شود, زیرا ممکن است ستون ها کاملاً موازی نباشند. فاصله پایین, میانه و بالای دهانه می تواند اختلاف جزئی داشته باشد و این اختلاف در ساخت دو لنگه باید لحاظ شود. ارتفاع نیز در دو سمت بررسی می شود تا خط بالایی درب پس از نصب تراز باشد. اگر ستون دارای پوشش نهایی یا قطعه تزئینی است, ضخامت آن نیز باید در عرض مفید دیده شود. هدف اندازه گیری فقط تعیین اندازه ساخت نیست, بلکه مشخص کردن فضای واقعی حرکت و بسته شدن دقیق لنگه ها است.
عرض مفید عبور خودرو نیز بعد از در نظر گرفتن ضخامت لنگه و استاپ بررسی می شود. اگر دو لنگه در حالت باز وارد مسیر عبور شوند, دهانه اسمی نمی تواند معیار کافی باشد. محل قرارگیری قفل, زبانه و تجهیزات اتوماتیک نیز ممکن است بخشی از فضای مفید را اشغال کند. ثبت این جزئیات پیش از ساخت باعث می شود ابعاد فریم با شرایط واقعی هماهنگ شوند و نیازی به تغییر محل لولا یا اصلاح لنگه پس از تولید وجود نداشته باشد.
شیب کف و شاقول ستون چه اثری بر مسیر بازشو دارند
لنگه لولایی در زمان حرکت یک قوس طی می کند و انتهای آزاد آن در فاصله بیشتری از محور قرار دارد. اگر کف در جهت بازشو بالا بیاید, احتمال تماس قسمت پایین درب با زمین افزایش پیدا می کند. این مسئله در لنگه های عریض بیشتر دیده می شود و باید ارتفاع کف در چند نقطه از مسیر ثبت شود. فاصله زیر درب نیز نباید بیش از حد افزایش پیدا کند, زیرا می تواند ظاهر و سطح امنیت را تحت تأثیر قرار دهد. بنابراین تنظیم ارتفاع نتیجه بررسی مسیر واقعی حرکت است.
ستون خارج از شاقول نیز محور لولا را منحرف می کند. در چنین حالتی ممکن است لنگه در بخشی از مسیر تمایل به باز یا بسته شدن خودکار داشته باشد و فشار بیشتری به یراق وارد شود. اصلاح محور باید پیش از جوش نهایی انجام شود و استفاده از جک برای نگه داشتن درب راهکار مناسبی نیست. وقتی ستون و لولا در راستای صحیح قرار داشته باشند, حرکت دستی یکنواخت تر است و تنظیم قفل و موتور نیز ساده تر انجام می شود.

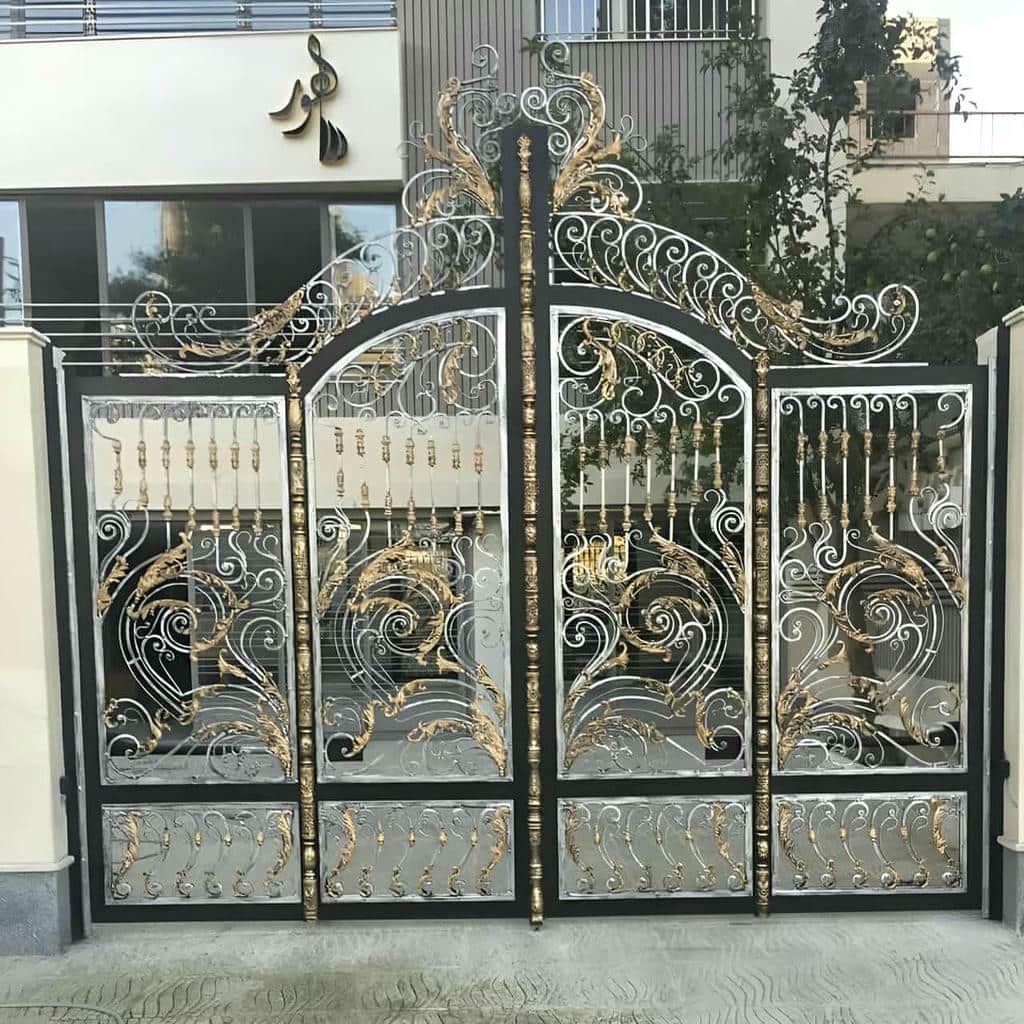

جک و براکت ها چگونه روی ستون و فریم تنظیم می شوند
نوع جک بر اساس وزن, طول لنگه, میزان تردد و زاویه مورد نیاز برای بازشو انتخاب می شود. موقعیت براکت عقب روی ستون و براکت جلو روی لنگه هندسه حرکت را تعیین می کنند. اگر فاصله ها نامناسب باشند, جک در بخشی از مسیر نیروی بیشتری مصرف می کند یا زاویه باز شدن کاهش می یابد. براکت روی ستون باید به سطح مقاوم متصل شود و در صورت نیاز صفحه تقویتی برای توزیع نیرو در نظر گرفته شود. همین موضوع در محل اتصال براکت به فریم نیز اهمیت دارد.
پس از نصب, درب چند بار در حالت دستی و سپس اتوماتیک آزمایش می شود. نقاط توقف, ترتیب حرکت لنگه ها و عملکرد تجهیزات ایمنی باید کنترل شوند. اگر در بخشی از مسیر سرعت کاهش یابد یا صدای غیرعادی ایجاد شود, ابتدا لولا, محور, براکت و تماس احتمالی با کف بررسی می شوند. افزایش نیروی جک بدون یافتن علت مکانیکی می تواند استهلاک را بیشتر کند. نصب صحیح زمانی کامل است که موتور روی سازه ای روان و بدون گیر کار کند.
- فاصله ستون ها در چند ارتفاع پیش از ساخت ثبت شود.
- شاقول بودن ستون ها قبل از نصب لولا کنترل گردد.
- شیب کف در کل مسیر باز شدن هر لنگه اندازه گیری شود.
- حرکت دستی پیش از راه اندازی جک بدون فشار اضافی باشد.
- براکت های جک روی بخش مقاوم ستون و فریم نصب شوند.
قیمت سفارش نگهداری و خدمات حفاظ کاران برای درب ستون دار
هزینه ساخت درب لولایی ستون دار به مجموعه مشخصات سازه ای و اجرایی وابسته است و نمی توان آن را تنها از ظاهر یک طرح مشخص کرد. ابعاد دهانه و وزن لنگه مقدار متریال و ظرفیت لولا را تغییر می دهند و نوع ستون نیز روش اتصال و میزان تقویت را تعیین می کند. مدل های فرفورژه, لووردار, پنلی یا برش لیزری مراحل تولید متفاوتی نسبت به طرح ساده پروفیلی دارند. پوشش نهایی, قفل و تجهیزات اتوماتیک نیز بخشی از سفارش هستند. شرایط نصب می تواند هزینه اجرا را تغییر دهد؛ ستون نامناسب, کف شیب دار یا نیاز به تقویت محل براکت مراحل بیشتری ایجاد می کند. حفاظ کاران می تواند پس از اندازه گیری و مشخص شدن طرح, این عوامل را بررسی کند تا ساختار سفارش از نظر دوام, سرویس پذیری و عملکرد روزانه متناسب با نیاز واقعی تعریف شود.
چه عواملی بر قیمت درب پارکینگ لولایی ستون دار اثر دارند
ابعاد, مقدار پروفیل و نوع پرکننده از عوامل اصلی هستند, اما کیفیت اتصال به ستون نیز اهمیت زیادی دارد. اگر لنگه سنگین یا عریض باشد, لولا, صفحه اتصال و فریم قوی تری لازم خواهد بود. طرح های فرفورژه, لووردار و برش لیزری نیز از نظر زمان ساخت و جزئیات مونتاژ تفاوت دارند. نوع پوشش و کیفیت آماده سازی سطح نیز بر دوام تأثیر می گذارد. در نسخه اتوماتیک, ظرفیت جک و تجهیزات ایمنی نیز باید متناسب با ابعاد و میزان تردد تعیین شوند.
شرایط موجود ستون و کف نیز می تواند فرایند اجرا را تغییر دهد. ستون آماده و مقاوم نسبت به ستونی که نیاز به تقویت یا اصلاح شاقول دارد, مراحل نصب متفاوتی خواهد داشت. برای مقایسه پیشنهادها بهتر است نوع فریم, لولا, صفحه اتصال, پرکننده, پوشش و جک به صورت شفاف مشخص شوند. دو درب مشابه از نظر ظاهر ممکن است در زیرساخت ستون و کیفیت یراق تفاوت زیادی داشته باشند و همین اختلاف در طول زمان به شکل افتادگی یا نیاز کمتر به تعمیر دیده شود.
فرآیند سفارش از انتخاب طرح تا کنترل نصب چگونه انجام می شود
سفارش حرفه ای با بررسی دهانه, ستون ها, کف و فضای بازشو آغاز می شود. سپس طرح ظاهری, میزان حریم دید, نوع پرکننده و دستی یا اتوماتیک بودن مشخص می گردد. بر اساس این اطلاعات می توان وزن تقریبی را برآورد و مقطع فریم, نوع لولا و روش اتصال به ستون را تعیین کرد. محل قفل و براکت جک نیز در همین مرحله مشخص می شود تا تقویت های مورد نیاز پیش از پوشش نهایی اجرا شوند و در زمان نصب تغییر گسترده ای در سازه ایجاد نشود.
در مرحله ساخت, ابعاد و گونیا بودن فریم کنترل می شود و پس از نصب پرکننده نیز تاب احتمالی بررسی خواهد شد. سپس پوشش اجرا و در محل نصب, ستون و محور لولا دوباره کنترل می شوند. حفاظ کاران می تواند این مراحل را به صورت پیوسته هماهنگ کند تا حرکت دستی پیش از راه اندازی جک آزمایش شود. تحویل نهایی نیز بهتر است پس از بررسی قفل, استاپ, حرکت کامل لنگه ها و تجهیزات ایمنی انجام گیرد تا عملکرد سازه با مشخصات سفارش تطبیق داده شود.
نگهداری لولا ستون جک و پوشش چگونه دوام را افزایش می دهد
بازدید دوره ای باید از محل اتصال لولا به ستون آغاز شود, زیرا هرگونه لقی یا تغییر تراز می تواند روی حرکت کل لنگه اثر بگذارد. صدای غیرعادی لولا, افزایش مقاومت یا تغییر فاصله درب با کف باید زود بررسی شود. در مدل اتوماتیک, براکت های جک نیز از نظر شل شدن و تغییر شکل کنترل می شوند. کند شدن حرکت همیشه به معنای خرابی موتور نیست و ممکن است ناشی از افزایش اصطکاک محور یا تغییر هندسه سازه باشد. بررسی مکانیکی پیش از تنظیم موتور از استهلاک اضافی جلوگیری می کند.
پوشش فریم و ستون نیز نیازمند مراقبت است. خراش, آسیب محل جوش و زنگ سطحی باید پیش از گسترش ترمیم شوند. بخش پایین ستون و لنگه به دلیل تماس بیشتر با رطوبت و آلودگی حساس تر است. قفل و استاپ ها نیز باید بدون ضربه یا فشار غیرعادی عمل کنند. نگهداری منظم کمک می کند تغییرات کوچک پیش از تبدیل شدن به افتادگی شدید, خرابی اتصال یا فشار اضافی بر جک شناسایی شوند و کیفیت اولیه درب برای مدت بیشتری حفظ شود.
- استعلام سفارش پس از بررسی ستون و ابعاد واقعی انجام شود.
- نوع لولا, صفحه اتصال و فریم در مشخصات فنی ثبت شوند.
- محل براکت جک از ابتدا در طراحی ستون و لنگه لحاظ شود.
- اتصال لولا و شاقول ستون به صورت دوره ای بازدید شوند.
- آسیب پوشش فلز پیش از توسعه خوردگی ترمیم شود.
برای خرید درب پارکینگ لولایی ستون دار کدام طرح مناسب تر است
طرح مناسب به عرض دهانه, مقاومت ستون, میزان حریم دید, شرایط باد و سبک ظاهری بستگی دارد. مدل های پروفیلی و مینیمال معمولاً امکان کنترل وزن بیشتری دارند, در حالی که مدل پنلی یا فرفورژه می تواند بار بیشتری ایجاد کند. پیش از خرید باید وزن لنگه با ظرفیت لولا و ستون تطبیق داده شود. همچنین فضای گردش, شیب کف و امکان نصب جک باید بررسی شوند تا انتخاب ظاهری باعث محدودیت فنی در اجرا نشود.
قیمت درب پارکینگ لولایی ستون دار بر چه مبنایی مشخص می شود
قیمت به ابعاد, مقدار متریال, نوع فریم, پرکننده, لولا, صفحه اتصال, پوشش و شرایط نصب وابسته است. وضعیت ستون نیز اهمیت دارد, زیرا ممکن است برای تحمل لنگه نیاز به تقویت داشته باشد. اگر سیستم اتوماتیک انتخاب شود, جک و تجهیزات ایمنی نیز به مشخصات سفارش اضافه می شوند. برای مقایسه دقیق بهتر است مشخصات فنی یکسان تعریف شود و سپس هزینه ساخت و اجرای همان ساختار مورد بررسی قرار گیرد.
ستون مناسب برای درب لولایی باید چه ویژگی فنی داشته باشد
ستون باید توان تحمل وزن لنگه, گشتاور ناشی از عرض آن و نیروی جک را داشته باشد. شاقول بودن ستون برای هم راستایی لولاها ضروری است و محل اتصال نیز نباید دچار تغییر شکل شود. در برخی ساختارها استفاده از صفحه تقویتی به توزیع بار کمک می کند. مقطع ستون باید بر اساس وزن واقعی درب و روش مهار به سازه تعیین شود و صرفاً ظاهر ضخیم ستون معیار کافی برای ارزیابی مقاومت نیست.
برای سفارش درب ستون دار چه اندازه هایی لازم است
عرض دهانه در چند ارتفاع, فاصله دقیق ستون ها, ارتفاع, شاقول بودن تکیه گاه ها, تراز و شیب کف و فضای گردش هر لنگه باید ثبت شوند. در صورت نصب جک, ابعاد ستون و فاصله محور لولا از لبه نیز اهمیت دارند. کف نهایی باید در اندازه گیری لحاظ شود تا قسمت پایین درب هنگام باز شدن با زمین تماس پیدا نکند. ثبت این اطلاعات احتمال تغییرات پس از ساخت را کاهش می دهد.
آیا هر ستون موجود برای نصب جک و لولا مناسب است
خیر, ظرفیت ستون باید پیش از نصب بررسی شود. ستون ممکن است از نظر ظاهری مناسب باشد اما در محل اتصال لولا یا براکت جک مقاومت کافی نداشته باشد. وزن و طول لنگه, نوع اتصال و نیروی موتور در تصمیم اثر دارند. اگر ستون ضعیف باشد, تقویت یا ایجاد صفحه اتصال مناسب ضروری است. نصب جک روی تکیه گاه نامناسب می تواند باعث تغییر شکل, برهم خوردن تنظیم لنگه و افزایش فشار به تجهیزات اتوماتیک شود.
چگونه از افتادگی درب لولایی ستون دار جلوگیری می شود
جلوگیری از افتادگی با طراحی درست فریم, انتخاب لولای متناسب و استفاده از ستون مقاوم آغاز می شود. هم راستایی محور لولاها و گونیا بودن فریم نیز باید پیش از نصب نهایی کنترل شوند. پس از بهره برداری, تغییر فاصله لنگه با کف و هرگونه لقی در اتصال ستون باید بررسی شود. سرویس یراق و رسیدگی سریع به مشکلات کوچک مانع افزایش تغییر شکل می شود و کمک می کند وزن درب در مسیر طراحی شده به ستون منتقل شود.
جمع بندی
14 طرح درب پارکینگ لولایی ستون دار زمانی نتیجه فنی پایداری ایجاد می کنند که ستون, فریم, لولا و پرکننده به عنوان یک مجموعه هماهنگ طراحی شوند. طرح های پروفیلی, افقی, عمودی, پنلی, لووردار, مشبک, فرفورژه, قوس دار, برش لیزری, پانچ دار, ترکیبی, کلاسیک, مینیمال و اتوماتیک هرکدام وزن, سطح بادخور و نیاز سازه ای متفاوتی دارند. شاقول بودن ستون و انتخاب صحیح صفحه اتصال مستقیماً روی حرکت لنگه اثر می گذارد و مهاربندی مناسب می تواند احتمال افتادگی را کاهش دهد. در مدل اتوماتیک نیز براکت جک باید روی بخش مقاوم ستون و فریم نصب شود تا نیروی موتور بدون تغییر شکل موضعی منتقل گردد. پوشش صحیح و بازدید دوره ای لولا, جوش و اتصالات نیز بخشی از دوام بلندمدت است. برای رسیدن به یک نتجه قابل اعتماد, بهتر است پیش از ساخت ابعاد, نوع پرکننده, وضعیت ستون و نیاز به اتوماسیون مشخص شوند. حفاظ کاران می تواند برای مشاوره, سفارش و استعلام قیمت روز, این جزئیات را بررسی کند تا درب پارکینگ لولایی ستون دار از نظر ساخت, نصب و نگهداری با شرایط واقعی پروژه هماهنگ باشد.
