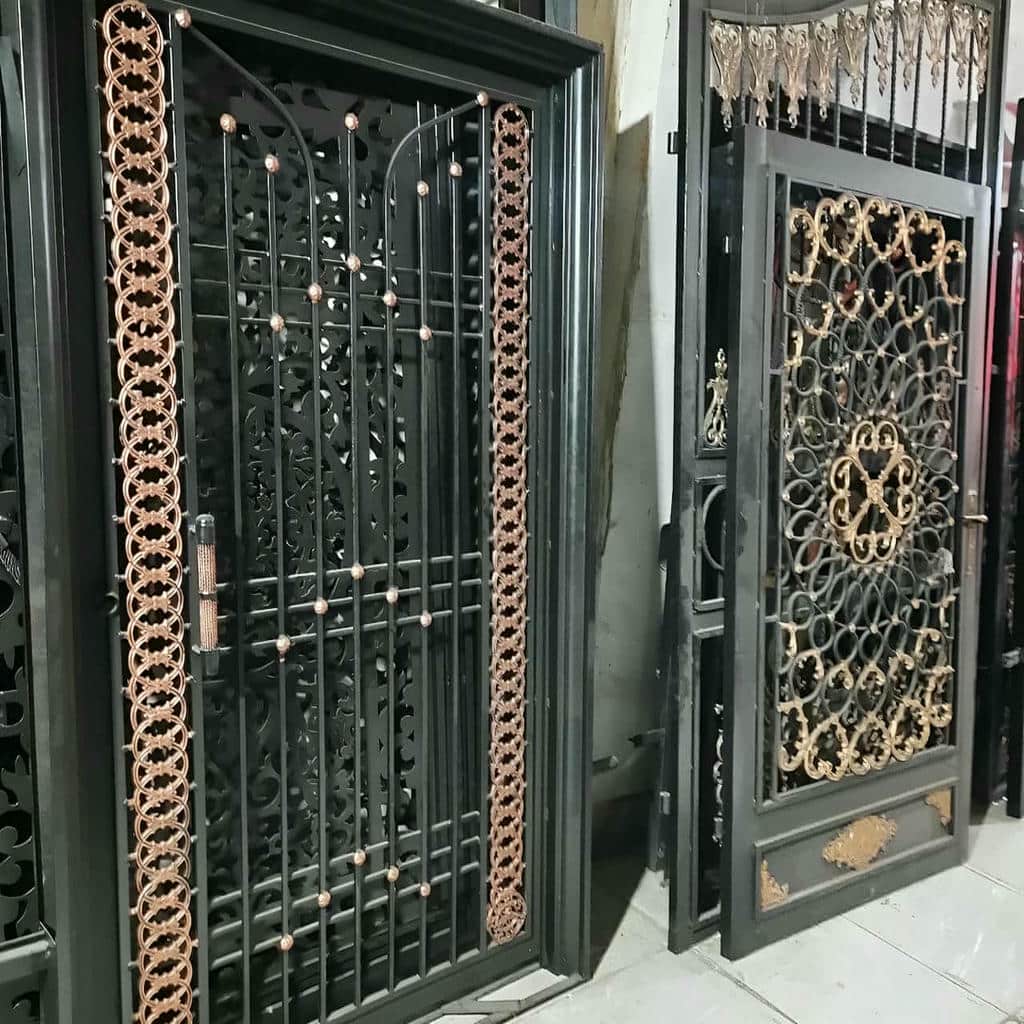

8 مدل درب ویلایی CNC پنل مشبک
8 مدل درب ویلایی CNC پنل مشبک نشان می دهند که انتخاب درست ضخامت ورق, تراکم برش و ساختار قاب چگونه بر استحکام پنل, عبور نور و هماهنی ظاهر درب با نمای ساختمان اثر می گذارد. درب ویلایی CNC پنل مشبک فقط یک صفحه فلزی دارای طرح نیست, زیرا نسبت سطح باز به بسته, عرض پل های باقی مانده میان برش ها, نوع پروفیل, روش اتصال پنل به قاب, پوشش ضدخوردگی و محل یراق همگی رفتار سازه را تغییر می دهند. مدل های هندسی منظم, خطوط عمودی, خطوط افقی, طرح نامتقارن, نیمه پوشیده, تمام قد مشبک, ترکیبی با ورق ساده و مدل آماده اتوماسیون از نظر وزن, حریم خصوصی و مقاومت در برابر خمش یکسان نیستند. در انتخاب درب ویلایی CNC پنل مشبک باید ابعاد دهانه, ضخامت ورق, تراکم طرح, محل پشت بند, کیفیت برش, نوع رنگ, ظرفیت لولا و شرایط نگهداری هم زمان بررسی شوند. حذف بیش از حد سطح ورق می تواند صلبیت را کاهش دهد و انتخاب پنل سنگین بدون قاب مناسب نیز فشار بیشتری به لولا وارد می کند. قیمت نهایی به متریال, ابعاد, پیچیدگی طرح, مقدار برش, زیرسازی, یراق و شرایط نصب وابسته است. حفاظ کاران می تواند پیش از ساخت, ارتباط میان فایل CNC, مقاومت پنل و روش اجرا را بررسی کند تا نتیجه نهایی علاوه بر ظاهر دقیق, در استفاده روزانه نیز پایدار باشد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| ضخامت ورق | ضخامت ورق باید با ابعاد پنل و تراکم طرح CNC هماهنگ باشد تا پس از حذف بخش های مشبک, سطح باقی مانده صلبیت کافی داشته باشد. | پنل بزرگ و پرحفره بدون بررسی ضخامت و زیرسازی انتخاب نشود. |
| تراکم برش | افزایش تراکم برش مقدار سطح باز را بیشتر می کند و بر وزن, عبور نور, حریم خصوصی و مقاومت پنل اثر مستقیم دارد. | عرض پل های فلزی میان حفره ها در تمام طرح کنترل شود. |
| قاب پیرامونی | قاب پروفیلی نیروهای واردشده به پنل مشبک را دریافت می کند و مانع تغییر شکل کلی درب هنگام حرکت و بسته شدن می شود. | مقطع قاب بر اساس وزن واقعی پنل و عرض لنگه تعیین گردد. |
| پشت بند داخلی | پشت بند طول آزاد ورق را کاهش می دهد و در مدل های بزرگ از لرزش, موج و خمش موضعی پنل CNC جلوگیری می کند. | محل پشت بند با خطوط طرح هماهنگ شود تا از روبه رو مزاحم دیده نشود. |
| کیفیت برش | برش تمیز باعث می شود لبه های طرح یکنواخت باقی بمانند و مراحل پرداخت, پوشش و مونتاژ بدون نیاز به اصلاح گسترده انجام شوند. | گوشه های ریز و فواصل کم از نظر امکان تولید و پرداخت بررسی شوند. |
| اتصال پنل | اتصال مرحله ای پنل به قاب از تمرکز حرارت و تاب خوردگی جلوگیری می کند و شکل هندسی ورق را پایدار نگه می دارد. | جوشکاری یا بست گذاری به صورت متقارن و کنترل شده انجام شود. |
| پوشش سطح | پوشش ضدخوردگی باید لبه های داخلی تمام برش ها, نقاط اتصال و بخش های پنهان قاب را به صورت کامل محافظت کند. | پرداخت لبه های CNC پیش از اجرای پوشش نهایی کنترل گردد. |
| لولا و یراق | لولا وزن قاب و پنل را به ستون منتقل می کند و تنظیم صحیح محور آن از افتادگی, سایش و فشار اضافه روی قفل جلوگیری می کند. | ظرفیت یراق بر اساس وزن کامل هر لنگه انتخاب شود. |
| نگهداری | بازدید لبه های برش, رنگ, اتصالات و یراق باعث می شود خوردگی یا لرزش پنل در مراحل اولیه شناسایی و اصلاح شود. | طرحی انتخاب شود که نظافت و دسترسی به نقاط سرویس دشوار نباشد. |
رفتار فنی مدل های CNC و اثر تراکم مشبک بر عملکرد درب
تفاوت اصلی مدل های CNC فقط در فرم ظاهری طرح نیست, زیرا هر الگوی برش مقدار متفاوتی از ورق را حذف می کند و در نتیجه وزن, صلبیت, میزان دید و سطح بادگیر پنل تغییر می کنند. طرح های هندسی منظم معمولاً امکان کنترل ساده تر فاصله ها را فراهم می کنند, در حالی که الگوهای نامتقارن ممکن است در بخش هایی از ورق سطح باز بیشتری ایجاد کنند. مدل نیمه پوشیده برای کنترل دید مناسب است و نمونه تمام قد مشبک عبور نور و جریان هوا را بیشتر می کند. مدل ترکیبی نیز می تواند نواحی حساس مانند محل قفل و جک را با ورق بسته تر تقویت کند. برای انتخاب فنی, باید به جای تمرکز صرف بر تصویر طرح, مسیر انتقال نیرو از پنل به قاب, محل پشت بند و عرض نوارهای فلزی باقی مانده بررسی شود تا زیبایی و عملکرد در یک ساختار مشترک قرار گیرند.
مدل هندسی منظم با توزیع یکنواخت برش
طرح های مربع, مستطیل, لوزی یا چندضلعی منظم این مزیت را دارند که فاصله میان حفره ها در بیشتر سطح قابل کنترل است. وقتی عرض پل های فلزی در تمام پنل نزدیک به یکدیگر باشد, تغییر سختی موضعی کمتر می شود و احتمال ایجاد ناحیه بسیار ضعیف کاهش پیدا می کند. با این حال, کوچک کردن بیش از حد سلول ها تعداد لبه های برش را افزایش می دهد و فرآیند پرداخت و پوشش را پیچیده تر می کند. بزرگ کردن بیش از حد حفره ها نیز سطح فلزی باقی مانده را کاهش می دهد و ممکن است نیاز به ورق ضخیم تر یا پشت بند بیشتر ایجاد کند.
در مدل های منظم, هماهنگی خطوط پنل با قاب اهمیت زیادی دارد. اگر یک ردیف از طرح نزدیک لبه به صورت ناقص قطع شود, ظاهر درب نامتعادل خواهد شد و ممکن است نوار فلزی باریکی در کنار قاب باقی بماند. بهتر است فایل CNC بر اساس ابعاد واقعی پنل تنظیم شود تا طرح در چهار طرف با فاصله منطقی پایان یابد. در مدل دو لنگه نیز خط مرکزی باید پیش از برش بررسی شود تا نقش هندسی در محل بسته شدن دو لنگه به شکل کنترل شده ادامه پیدا کند یا پایان یابد.

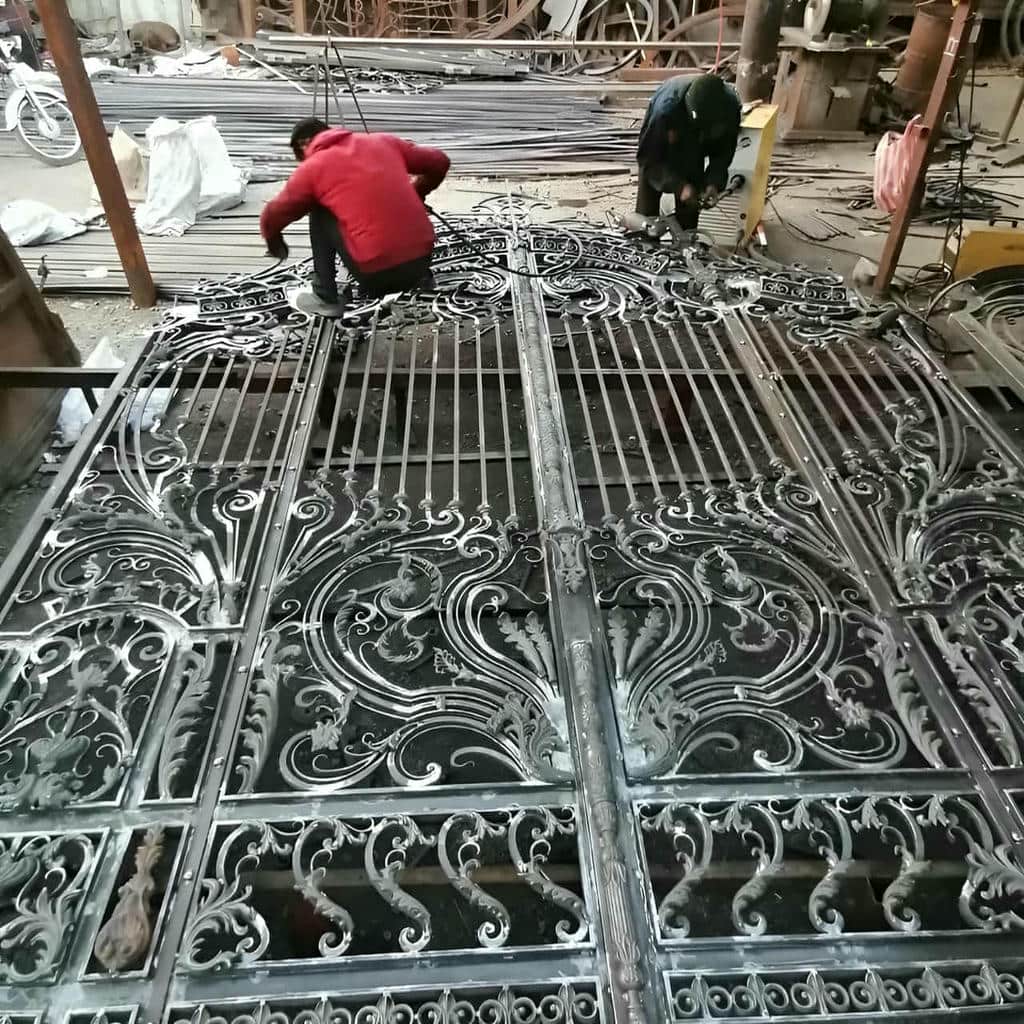

مدل نامتقارن برای نمای مدرن با کنترل نواحی ضعیف
طرح نامتقارن می تواند ظاهر اختصاصی تر و پویاتری ایجاد کند, اما از نظر سازه ای باید دقیق تر بررسی شود. اگر تعداد زیادی حفره در یک سمت متمرکز شوند, سختی آن قسمت با بخش بسته تر پنل متفاوت خواهد شد. این اختلاف ممکن است هنگام حمل, جوشکاری یا اعمال فشار باعث تغییر شکل نامتوازن شود. در چنین مدلی, محل پشت بندها باید بر اساس نقشه واقعی برش انتخاب شود و نمی توان از شبکه تقویتی ثابت برای همه طرح ها استفاده کرد. هدف این است که نقاط کم صلبیت بدون ایجاد خط مزاحم از پشت مهار شوند.
در طراحی نامتقارن, گوشه های تیز و برش های طولانی نیز باید کنترل شوند. نوار فلزی باریکی که میان دو مسیر CNC باقی می ماند ممکن است در برابر ضربه حساس باشد و هنگام پرداخت تغییر شکل دهد. اصلاح شعاع گوشه, افزایش فاصله دو خط یا تغییر مقیاس بخشی از طرح می تواند این مشکل را برطرف کند. فایل گرافیکی باید قبل از تولید از دید اجرایی بررسی شود, زیرا طرحی که روی صفحه نمایش متعادل به نظر می رسد لزوماً روی ورق فلزی رفتار سازه ای مناسبی ندارد.

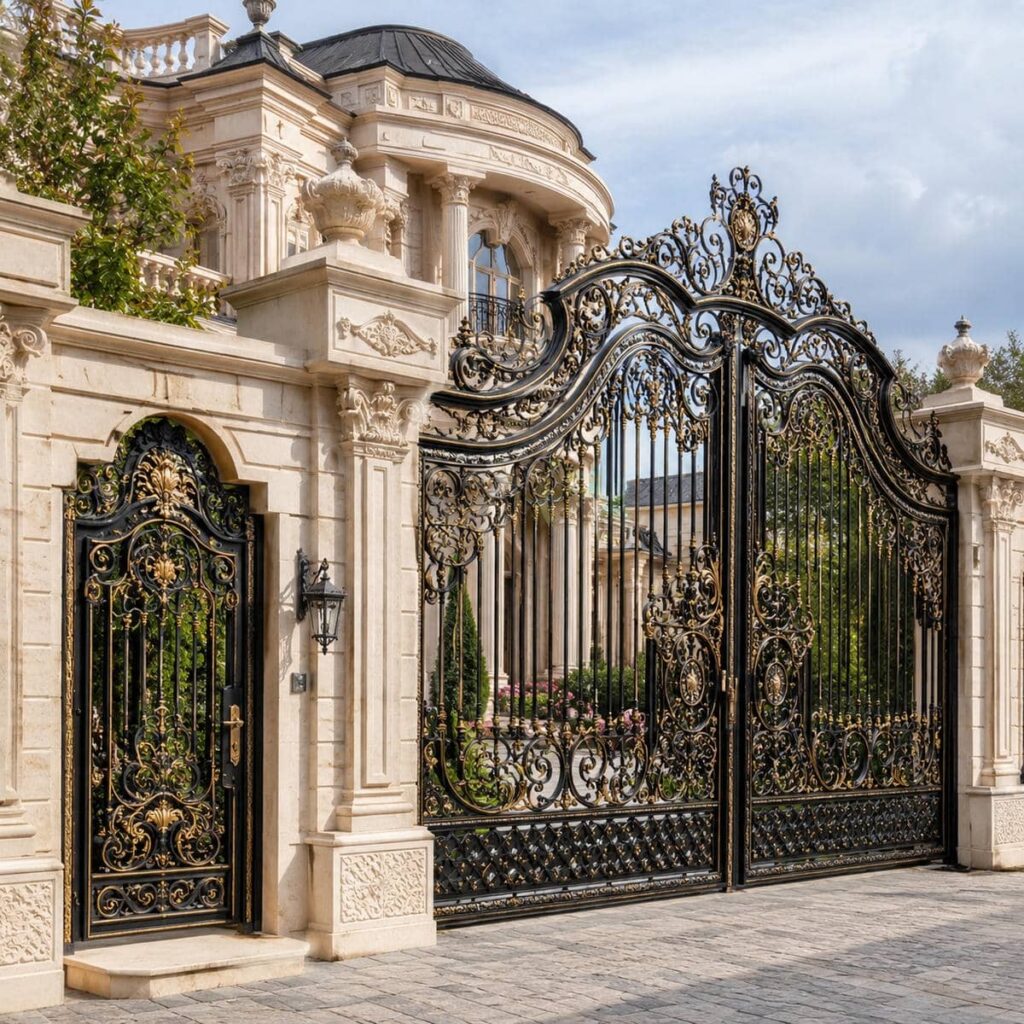

مدل نیمه پوشیده برای کنترل هم زمان دید و وزن
مدل نیمه پوشیده بخشی از درب را با پنل مشبک و بخش دیگر را با ورق بسته یا پروفیل های متراکم ترکیب می کند. این ساختار امکان کنترل بهتر حریم خصوصی را فراهم می سازد و می تواند نقاط پرتنش اطراف قفل, دستگیره یا تجهیزات را مقاوم تر نگه دارد. اگر قسمت مشبک در بالای پنل قرار گیرد, عبور نور بیشتر می شود و بخش پایین حریم بیشتری ایجاد می کند. در مقابل, قرار دادن سطح باز در پایین ممکن است نظافت و تماس با آلودگی را دشوارتر کند. محل تقسیم دو بخش باید با قاب داخلی هماهنگ باشد.
از نظر وزن, ترکیب ورق بسته و مشبک باید همراه با ساختار قاب بررسی شود. سطح بسته تر معمولاً وزن بیشتری دارد و در برابر باد نیز نیروی متفاوتی دریافت می کند. اگر طرح دو لنگه باشد, بهتر است تقسیم بندی دو طرف از نظر وزن نزدیک باشد تا فشار روی لولاها متعادل تر شود. استفاده از خط تقسیم به عنوان عضو تقویتی راه حل مناسبی است, زیرا یک جزء می تواند هم نقش بصری و هم نقش سازه ای داشته باشد. این روش ظاهر پنل را منظم تر و ساخت آن را منطقی تر می کند.
- تراکم برش با ضخامت ورق و ابعاد پنل هماهنگ شود.
- عرض پل های فلزی در طرح های هندسی و نامتقارن کنترل گردد.
- فایل CNC بر اساس اندازه واقعی پنل تنظیم شود.
- پشت بند در نقاط کم صلبیت و دور از دید مستقیم قرار گیرد.
- مدل نیمه پوشیده برای کنترل حریم و تقویت محل یراق بررسی شود.
ساختار پنل CNC از ورق تا قاب و پوشش ضدخوردگی
کیفیت پنل CNC از رابطه میان ورق, فایل برش, قاب و روش اتصال شکل می گیرد. ورق مناسب باید پس از حذف بخش های مشبک همچنان مقاومت کافی داشته باشد و قاب نیز وظیفه حفظ شکل کلی پنل را بر عهده بگیرد. اگر جوشکاری بدون توالی مناسب انجام شود, حرارت می تواند سطح را موج دار کند و خطوط دقیق CNC را از فرم خارج سازد. از طرف دیگر, لبه های متعدد برش نقاطی هستند که باید پیش از رنگ کاملاً آماده شوند. پوشش نهایی زمانی عملکرد مناسب دارد که سطح داخل حفره ها و نقاط اتصال نیز محافظت شده باشند. پشت بندها باید طول آزاد پنل را کاهش دهند اما نباید از میان طرح به شکل نامنظم دیده شوند. این مجموعه نشان می دهد کیفیت واقعی فقط به دقت دستگاه CNC وابسته نیست و مونتاژ و پوشش نیز همان اندازه در دوام نهایی نقش دارند.
انتخاب ورق بر اساس نسبت سطح باز به بسته
دو پنل با ابعاد یکسان ممکن است پس از برش رفتار کاملاً متفاوتی داشته باشند. پنلی که فقط بخش محدودی از سطح آن حذف شده است, مقدار بیشتری از ورق اصلی را حفظ می کند و معمولاً سختی بیشتری دارد. در مقابل, طرحی با حفره های وسیع یا خطوط پیوسته طولانی می تواند انعطاف بیشتری نشان دهد. ضخامت ورق باید بر اساس این نسبت و همچنین طول آزاد پنل انتخاب شود. افزایش ضخامت می تواند مقاومت را بالا ببرد, اما وزن لنگه و فشار روی لولا را نیز افزایش می دهد.
در برخی طرح ها استفاده از پشت بند هوشمندانه نتیجه بهتری از افزایش بی دلیل ضخامت دارد. عضو تقویتی می تواند در پشت قسمت هایی قرار گیرد که بیشترین طول آزاد یا تراکم برش را دارند. این روش وزن کلی را کنترل می کند و هم زمان صلبیت موضعی را افزایش می دهد. انتخاب نهایی باید بر اساس نقشه برش واقعی انجام شود, زیرا یک ضخامت ثابت برای تمام طرح های CNC منطقی نیست. بررسی وزن, سطح باز و محل تقویت در کنار یکدیگر, طراحی متعادل تری ایجاد می کند.
اتصال پنل به قاب بدون ایجاد موج حرارتی
ورق بزرگ نسبت به تمرکز حرارت جوش حساس است و اتصال طولانی در یک سمت می تواند باعث جمع شدگی و موج سطح شود. برای کاهش این اثر, نقاط اتصال در چند مرحله و به صورت متقارن اجرا می شوند. فاصله جوش ها نیز بر اساس ابعاد و ساختار پنل تعیین می شود و تمام لبه به صورت پیوسته جوش نمی خورد مگر طراحی آن را ضروری کرده باشد. قبل از اتصال, قاب باید کاملاً گونیا باشد؛ زیرا پنل نباید برای اصلاح تاب قاب تحت فشار قرار گیرد. هر دو جزء باید پیش از مونتاژ شکل صحیح خود را داشته باشند.
پس از جوشکاری, صافی پنل و راستای طرح دوباره کنترل می شود. اگر نیاز به پرداخت وجود داشته باشد, سنگ زنی نباید ضخامت اتصال سازه ای را کاهش دهد. در بخش هایی که طرح CNC تا نزدیکی قاب ادامه دارد, حرارت می تواند روی پل های باریک اثر بیشتری بگذارد و این نواحی نیازمند دقت بالاتری هستند. اتصال صحیح باعث می شود سطح پس از رنگ نیز منظم بماند و انعکاس نور موج های نامطلوب را آشکار نکند. کیفیت مونتاژ در مدل های ساده و مینیمال اهمیت بصری بیشتری پیدا می کند.
پرداخت لبه های CNC و تکمیل پوشش محافظ
هر حفره CNC چند لبه داخلی ایجاد می کند و تمام این سطوح باید پیش از پوشش بررسی شوند. پلیسه, گوشه تیز یا آثار برش می توانند مانع یکنواختی رنگ شوند و محل شروع خوردگی ایجاد کنند. آماده سازی لبه ها به معنای حذف شکل اصلی طرح نیست, بلکه هدف ایجاد سطحی مناسب برای پذیرش پوشش است. گوشه های بسیار ریز و فواصل محدود نیز باید از مرحله طراحی با قابلیت پرداخت هماهنگ شوند. طرح بیش از حد متراکم می تواند دسترسی مناسب برای آماده سازی و رنگ را دشوار کند.
پوشش باید علاوه بر سطح روبه رو, داخل حفره ها, پشت پنل و نقاط اتصال به قاب را نیز محافظت کند. در قسمت پایین درب, تماس با آب و آلودگی بیشتر است و توجه ویژه ای به لبه ها نیاز دارد. پس از نصب نیز هر خراش ایجادشده در زمان حمل یا تنظیم باید ترمیم شود. نگهداری پوشش در پنل مشبک به دلیل تعداد زیاد لبه ها اهمیت دارد و نظافت دوره ای کمک می کند آلودگی در گوشه های طرح باقی نماند. دوام سطح نتیجه آماده سازی, پوشش و سرویس منظم است.
- ضخامت ورق بر اساس سطح باقی مانده پس از برش تعیین شود.
- پشت بند به جای افزایش غیرضروری وزن در نقاط مناسب استفاده شود.
- اتصال پنل به قاب به صورت مرحله ای و متقارن انجام گیرد.
- تمام لبه های CNC پیش از پوشش آماده سازی شوند.
- پشت پنل و نقاط اتصال نیز پوشش ضدخوردگی کامل دریافت کنند.
انتخاب طرح اندازه گیری و نصب اجرایی درب CNC مشبک
اجرای دقیق یک درب CNC از اندازه گیری صحیح دهانه و تطبیق فایل برش با ابعاد واقعی آغاز می شود. عرض, ارتفاع, شاقول ستون, شیب کف و جهت حرکت باید پیش از تعیین اندازه نهایی قاب ثبت شوند. سپس نسبت طرح با سطح پنل تنظیم می شود تا حفره ها در لبه ها به شکل نامناسب قطع نشوند و ناحیه کافی برای قفل, لولا و جک باقی بماند. در مدل دو لنگه, محور مرکزی طرح باید به صورت جداگانه کنترل شود و در نمونه ریلی, صلبیت قاب در طول کامل مسیر اهمیت دارد. نصب نیز باید با کنترل تراز انجام شود, زیرا خطوط مستقیم و هندسی CNC اختلاف ارتفاع را سریع آشکار می کنند. حفاظ کاران می تواند قبل از تولید, فایل برش و جانمایی تجهیزات را با ساختار قاب تطبیق دهد تا اصلاحات بعد از برش و رنگ به حداقل برسند.
تطبیق مقیاس طرح CNC با ابعاد واقعی دهانه
اندازه سلول ها و جزئیات طرح باید متناسب با عرض و ارتفاع درب انتخاب شود. الگوی بسیار ریز روی پنل بزرگ ممکن است از فاصله معمولی شلوغ دیده شود و طول مسیر برش را افزایش دهد. طرح بیش از حد درشت نیز می تواند حریم خصوصی و صلبیت پنل را کاهش دهد. بهتر است فایل نهایی در مقیاس واقعی بررسی شود تا فاصله حفره ها از قاب, محل پایان طرح و عرض نوارهای فلزی مشخص باشند. این مرحله امکان اصلاح تناسب را پیش از تولید فراهم می کند و از برش ورقی با ساختار نامناسب جلوگیری می نماید.
در مدل دو لنگه, خط مرکزی یکی از مهم ترین بخش های فایل است. طرح می تواند به صورت متقارن در دو طرف تکرار شود یا یک الگوی پیوسته تشکیل دهد, اما هر دو حالت نیاز به محاسبه فاصله میان لنگه ها دارند. محل قفل نیز نباید وسط بخش بسیار مشبک قرار گیرد و بهتر است سطح فلزی کافی برای اتصال یراق باقی بماند. تصمیم گیری درباره این جزئیات پیش از CNC باعث می شود بعداً نیازی به افزودن صفحه های اضافی روی طرح یا بریدن قسمت های اصلی پنل وجود نداشته باشد.
اندازه گیری ستون و کف برای حرکت بدون تنش
عرض دهانه باید در بالا, میانه و پایین اندازه گیری شود تا اختلاف احتمالی ستون ها مشخص گردد. ارتفاع نیز با توجه به شیب کف و مسیر بازشدن بررسی می شود. ممکن است لنگه در حالت بسته فاصله کافی از زمین داشته باشد اما در مسیر حرکت به نقطه مرتفع کف برخورد کند. چنین تماسی علاوه بر ایجاد فشار روی لولا, لرزش را به پنل مشبک منتقل می کند. بنابراین فاصله پایین باید بر اساس شرایط واقعی حرکت تعیین شود و فقط از یک اندازه در محل بسته شدن استفاده نشود.
در درب ریلی, طول مسیر جانبی, تراز حرکت و محل تجهیزات نیز به اندازه دهانه اهمیت دارند. قاب بلند باید در تمام طول خود صلبیت کافی داشته باشد تا پنل CNC هنگام حرکت دچار لرزش نشود. اگر موتور استفاده می شود, محل اتصال دنده یا تجهیزات حرکتی باید روی بخش مقاوم قاب قرار گیرد. اندازه گیری دقیق از اصلاح سازه پس از رنگ جلوگیری می کند و باعث می شود فایل CNC بر اساس ابعاد قطعی تولید شود, نه اندازه ای که بعداً نیاز به تغییر پیدا می کند.
جانمایی قفل جک و یراق پیش از برش نهایی
قفل, دستگیره, جک و سایر یراق ها نیروهای واقعی به قاب وارد می کنند و نباید روی نوارهای باریک پنل CNC نصب شوند. در فایل طراحی بهتر است نواحی بسته یا قاب های تقویتی برای این اجزا از ابتدا در نظر گرفته شوند. محل اتصال جک به عضو اصلی قاب متصل می شود و پنل مشبک تنها نقش پوشش را دارد. اگر صفحه تقویتی بعد از برش اضافه شود, ممکن است از پشت حفره ها دیده شود یا نیاز به جوشکاری روی پوشش نهایی ایجاد کند.
پس از نصب درب, حرکت دستی ابتدا آزمایش می شود و سپس قفل یا موتور تنظیم خواهد شد. اگر لنگه سفت حرکت کند, علت باید در لولا, تراز یا تماس با کف پیدا شود و افزایش نیروی جک نباید برای پنهان کردن ایراد مکانیکی استفاده شود. محل استاپ نیز باید طوری باشد که ضربه انتهای حرکت مستقیماً به پنل مشبک منتقل نشود. برنامه ریزی یراق از مرحله طراحی باعث می شود ظاهر CNC دست نخورده بماند و ساختار نیز نیروی تجهیزات را به شکل صحیح تحمل کند.
- فایل CNC با ابعاد قطعی دهانه و قاب تنظیم شود.
- مقیاس طرح بر اساس میزان دید, صلبیت و اندازه پنل انتخاب گردد.
- شیب کف در تمام مسیر بازشدن یا حرکت درب کنترل شود.
- سطح کافی برای قفل و دستگیره از ابتدا در طرح باقی بماند.
- پایه جک مستقیماً به عضو مقاوم قاب متصل شود.
- حرکت دستی قبل از تنظیم تجهیزات اتوماتیک آزمایش گردد.
قیمت سفارش نگهداری و خدمات حفاظ کاران
قیمت درب ویلایی CNC پنل مشبک به ترکیبی از ابعاد, ضخامت ورق, پیچیدگی فایل, طول مسیر برش, ساختار قاب و تجهیزات سفارش وابسته است. دو پنل هم اندازه ممکن است به دلیل تفاوت در تراکم حفره ها و تعداد گوشه ها زمان تولید و پرداخت یکسانی نداشته باشند. زیرسازی و پشت بند نیز بر اساس سطح باز و وزن پنل تعیین می شوند و نمی توان برای تمام طرح ها ساختار ثابتی در نظر گرفت. نوع پوشش, لولا, قفل, دستگیره و آماده سازی برای اتوماسیون نیز بخشی از مشخصات فنی سفارش هستند. در کنار هزینه ساخت, امکان نگهداری اهمیت دارد؛ طرحی که لبه های بسیار متراکم و نقاط غیرقابل دسترس داشته باشد, نظافت و ترمیم پوشش را دشوارتر می کند. بررسی فنی پیش از تولید کمک می کند طرح نهایی علاوه بر ظاهر, قابلیت ساخت, نصب و سرویس مناسبی داشته باشد.
عوامل مؤثر بر قیمت تولید پنل CNC
مقدار ورق با ابعاد پنل ارتباط دارد, اما پیچیدگی فایل CNC نیز بر فرآیند تولید اثر می گذارد. طرحی با تعداد زیاد حفره های کوچک نسبت به الگویی با چند برش بزرگ, طول مسیر و جزئیات پرداخت متفاوتی دارد. ضخامت ورق نیز می تواند فرآیند برش و وزن نهایی را تغییر دهد. پس از برش, لبه ها باید آماده شوند و پنل روی قاب مناسب مونتاژ گردد. هرچه طرح نیاز بیشتری به پشت بند, قاب میانی یا اصلاح گوشه ها داشته باشد, مراحل ساخت نیز متفاوت خواهد بود.
نوع یراق و روش حرکت نیز در مشخصات سفارش اثر دارند. مدل دو لنگه به لولا و استاپ متناسب نیاز دارد و نمونه اتوماتیک باید برای جک و قفل برقی تقویت شود. شرایط محل نصب ممکن است به صفحه مهاری یا اصلاح زیرساز نیاز داشته باشد. به همین دلیل مقایسه قیمت زمانی معنی دار است که ضخامت, فایل برش, قاب, پوشش و تجهیزات دو سفارش مشابه باشند. ارزیابی کامل مانع می شود یک طرح صرفاً بر اساس تصویر یا سطح ظاهری با نمونه ای دارای ساختار متفاوت مقایسه شود.
فرآیند سفارش از فایل طرح تا کنترل نهایی
سفارش حرفه ای با مشخص شدن ابعاد دهانه, نوع بازشو و میزان حریم مورد نیاز آغاز می شود. سپس فایل CNC با مقیاس واقعی پنل تنظیم می گردد و فاصله برش ها, محل یراق و نواحی تقویتی بررسی می شوند. پس از تأیید ساختار, ورق برش می خورد و لبه ها برای مونتاژ آماده خواهند شد. قاب و پشت بند بر اساس وزن و طرح تولید می شوند و اتصال پنل با کنترل حرارت انجام می گیرد. پیش از رنگ نیز صافی سطح, ابعاد و گونیا بودن مجموعه کنترل می شود.
بعد از پوشش, حمل باید به گونه ای انجام شود که نوارهای باریک طرح و گوشه های پنل در معرض ضربه مستقیم قرار نگیرند. در محل اجرا, ستون, کف و تراز دوباره بررسی می شوند و لنگه در موقعیت صحیح قرار می گیرد. حفاظ کاران می تواند مسیر سفارش را از بررسی فایل تا نصب هماهنگ کند تا تغییرات سازه ای بعد از برش به حداقل برسند. کنترل پایانی شامل حرکت, قفل, فاصله از کف, وضعیت پوشش و لرزش احتمالی پنل است و در مدل اتوماتیک, عملکرد جک نیز پس از تأیید حرکت مکانیکی تنظیم می شود.
نگهداری لبه های مشبک و زمان مناسب تعمیر
پنل CNC به دلیل تعداد زیاد حفره ها دارای لبه های بیشتری نسبت به ورق ساده است و همین بخش ها باید در نگهداری دوره ای بررسی شوند. تجمع گردوغبار در گوشه های طرح می تواند رطوبت را بیشتر نگه دارد و خراش کوچک روی پوشش نیز ممکن است نقطه شروع خوردگی باشد. نظافت مناسب و ترمیم زودهنگام آسیب سطحی از گسترش مشکل جلوگیری می کند. نقاط جوش پنل به قاب و بخش پایین درب نیز باید از نظر زنگ یا جدا شدن پوشش بازدید شوند.
لرزش غیرعادی پنل می تواند نشانه لق شدن اتصال, ضعف پشت بند یا تغییر تراز قاب باشد. در چنین حالتی فقط سفت کردن یک بخش بدون بررسی علت مناسب نیست. ابتدا قاب, لولا و نقاط مهار بررسی می شوند و سپس تعمیر انجام خواهد شد. اگر جوشکاری لازم باشد, پوشش اطراف محل عملیات پس از پایان کار باید بازسازی شود. در مدل اتوماتیک نیز فشار غیرعادی موتور ممکن است ناشی از ایراد مکانیکی باشد. سرویس منظم باعث می شود تعمیرها محدود باقی بمانند و شکل دقیق طرح CNC حفظ شود.
- قیمت بر اساس ابعاد, ضخامت ورق و پیچیدگی فایل بررسی شود.
- ساختار قاب و پشت بند در مشخصات سفارش ثبت گردد.
- تمام تقویت های یراق پیش از پوشش نهایی تکمیل شوند.
- حمل با محافظت از گوشه ها و نوارهای باریک پنل انجام شود.
- خراش پوشش و زنگ موضعی در مراحل اولیه ترمیم گردد.
- لرزش پنل با بررسی قاب و اتصالات عیب یابی شود.
برای خرید درب CNC پنل مشبک چه مشخصاتی مهم است
ضخامت ورق, تراکم برش, عرض پل های فلزی, ساختار قاب و محل پشت بند از مهم ترین مشخصات هستند. نوع پوشش و ظرفیت لولا نیز باید با وزن نهایی هماهنگ باشند. هنگام خرید بهتر است فایل طرح از نظر اجرایی بررسی شود تا حفره ها در محل قفل یا نزدیک لبه, نوارهای ضعیف ایجاد نکنند. کیفیت ساخت فقط به شکل ظاهری CNC وابسته نیست و مونتاژ, پوشش و نصب نیز باید هم زمان ارزیابی شوند.
قیمت درب ویلایی CNC پنل مشبک به چه عواملی بستگی دارد
قیمت به ابعاد, ضخامت ورق, پیچیدگی فایل, طول مسیر برش, قاب, پشت بند, پوشش و یراق وابسته است. طرح های متراکم با حفره های متعدد مراحل برش و پرداخت متفاوتی نسبت به الگوهای ساده دارند. نوع بازشو و تجهیزات اتوماتیک نیز ممکن است نیاز به تقویت بیشتری ایجاد کنند. برای برآورد دقیق بهتر است ابعاد, فایل طرح و مشخصات یراق ابتدا مشخص شوند و سپس ساختار کامل درب به صورت یک مجموعه بررسی گردد.
آیا تراکم زیاد طرح CNC مقاومت پنل را کم می کند
اگر برش ها به اندازه ای نزدیک شوند که پل های فلزی باقی مانده باریک باشند, صلبیت پنل کاهش پیدا می کند. میزان این اثر به ضخامت ورق, شکل حفره و ابعاد کلی پنل بستگی دارد. در برخی مدل ها می توان با اصلاح مقیاس طرح یا افزودن پشت بند مناسب مقاومت را کنترل کرد. بهتر است پیش از تولید, نسبت سطح باز به بسته و نقاط ضعیف فایل بررسی شوند تا زیبایی طرح باعث کاهش نامناسب استحکام نشود.
برای سفارش طرح اختصاصی CNC چه اطلاعاتی لازم است
ابعاد دهانه, نوع بازشو, میزان حریم مورد نظر, تصویر یا فایل طرح و محل تجهیزات اطلاعات اصلی هستند. فایل باید با اندازه واقعی پنل تطبیق داده شود و نواحی لازم برای قفل, دستگیره یا جک در آن پیش بینی شوند. همچنین تراکم برش و ضخامت ورق باید در کنار یکدیگر بررسی شوند. این اطلاعات کمک می کنند طرح پیش از تولید از نظر زیبایی و ساختار اصلاح شود و پس از برش نیازی به تغییرات گسترده وجود نداشته باشد.
چرا بعضی پنل های CNC پس از ساخت موج پیدا می کنند
ضخامت نامتناسب ورق, زیرسازی ناکافی و تمرکز حرارت هنگام جوشکاری از دلایل رایج موج دار شدن هستند. اگر پنل بزرگ فقط از چند نقطه محدود مهار شود, طول آزاد سطح نیز می تواند لرزش را افزایش دهد. اتصال مرحله ای و استفاده از پشت بند در محل مناسب این مشکل را کاهش می دهند. قاب باید پیش از مونتاژ گونیا باشد و پنل نباید برای اصلاح تاب قاب تحت فشار قرار گیرد. صافی نهایی حاصل هماهنگی ورق, قاب و روش اتصال است.
نصب جک روی درب CNC چگونه اصولی انجام می شود
پایه جک باید به قسمت تقویت شده قاب متصل شود و نیروی موتور نباید روی پنل مشبک یا نوار باریک میان حفره ها وارد گردد. محل صفحه تقویتی پیش از برش و رنگ مشخص می شود تا از پشت طرح ظاهر نامناسب ایجاد نکند. حرکت دستی لنگه نیز باید روان باشد و هرگونه سفتی لولا یا تماس با کف پیش از تنظیم موتور رفع شود. این روش هم دوام سازه را افزایش می دهد و هم ظاهر پنل CNC را حفظ می کند.
جمع بندی
8 مدل درب ویلایی CNC پنل مشبک نشان می دهند که تفاوت در تراکم برش, ضخامت ورق, نوع قاب و میزان پوشیدگی مستقیماً بر وزن, صلبیت و حریم خصوصی اثر دارد. طرح هندسی منظم کنترل ساده تری بر فاصله ها ایجاد می کند, مدل نامتقارن نیازمند بررسی دقیق نقاط کم صلبیت است و نمونه نیمه پوشیده امکان تقویت نواحی حساس را فراهم می سازد. انتخاب ورق باید بر اساس سطح باقی مانده پس از CNC انجام شود و پشت بندها نیز در نقاطی قرار گیرند که بدون ایجاد مزاحمت بصری, طول آزاد پنل را کاهش دهند. جوشکاری مرحله ای, پرداخت کامل لبه ها و پوشش ضدخوردگی برای دوام ضروری هستند. در زمان نصب نیز لولا, قفل و جک باید به قاب مقاوم متصل شوند و حرکت مکانیکی پیش از اتوماسیون کنترل گردد. برای برسی فایل طرح, دریافت مشاوره فنی, ثبت سفارش یا استعلام قیمت روز می توان مشخصات دهانه را در اختیار حفاظ کاران قرار داد تا تولید و نصب بر اساس ساختار واقعی و کنترل کیفیت اجرایی انجام شود.
