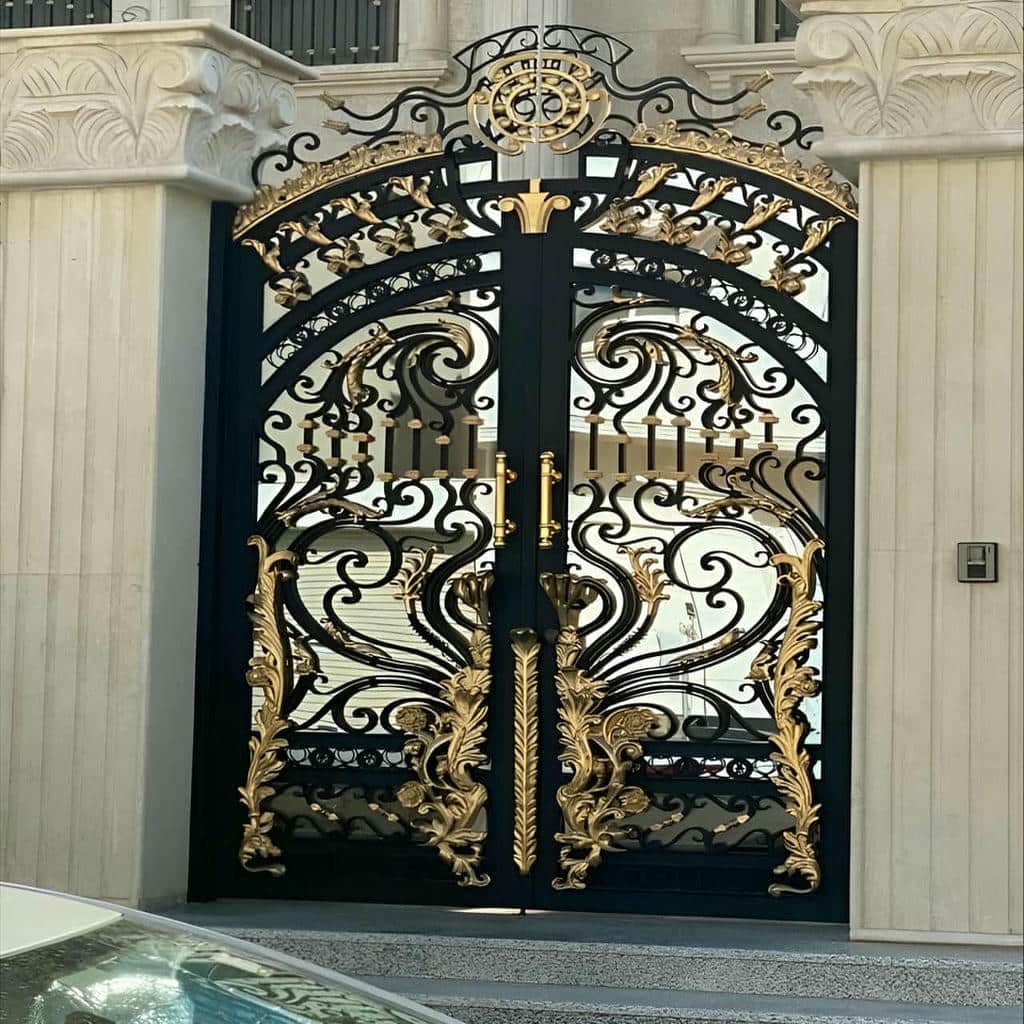

9 طرح درب ویلایی شیشه خور فریم آهنی
9 طرح درب ویلایی شیشه خور فریم آهنی نشان می دهند که انتخاب درست ضخامت فریم, نوع شیشه و روش مهار پنل چگونه بر ایمنی, دوام و همانگی ظاهری ورودی ویلا اثر می گذارد. درب ویلایی شیشه خور فریم آهنی باید طوری طراحی شود که قاب فلزی وزن شیشه را بدون پیچش تحمل کند, لبه های شیشه در تماس مستقیم با فلز نباشند و فاصله های لازم برای نصب نوار یا لقمه محافظ در نظر گرفته شوند. مدل های شیشه خور عمودی, افقی, چندپنل, شبکه ای, نیمه پوشیده, تمام قد, ترکیبی فلز و شیشه, دو لنگه و آماده اتوماسیون از نظر وزن, میزان عبور نور, حریم خصوصی و شیوه نصب تفاوت دارند. انتخاب نامناسب ضخامت پروفیل یا تقسیم بندی پنل می تواند باعث لرزش شیشه, خارج شدن قاب از گونیا, فشار روی یراق یا ایجاد تنش در لبه های شیشه شود. درب ویلایی شیشه خور فریم آهنی باید علاوه بر ظاهر, با ابعاد دهانه, نوع بازشو, ظرفیت لولا, قفل, پوشش ضدخوردگی و شرایط نگهداری هماهنگ باشد. قیمت نهایی نیز به ابعاد, نوع شیشه, مقدار آهن, پیچیدگی تقسیم بندی, یراق و تجهیزات نصب بستگی دارد. حفاظ کاران می تواند پیش از سفارش, رابطه میان قاب, شیشه, اتصالات و شرایط اجرای واقعی را بررسی کند تا نتیجه نهایی در استفاده روزانه پایدار و قابل اتکا باشد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| مقطع فریم آهنی | پروفیل قاب باید وزن شیشه و نیروی باز و بسته شدن را تحمل کند تا فریم در طول زمان دچار خمش یا پیچش نشود. | مقطع فریم بر اساس ابعاد هر لنگه و تعداد پنل های شیشه تعیین شود. |
| نوع شیشه | شیشه باید متناسب با کاربرد, سطح ایمنی و ابعاد پنل انتخاب شود تا در برابر ضربه و تنش ناشی از حرکت درب عملکرد مطمئن تری داشته باشد. | نوع شیشه فقط بر اساس ظاهر انتخاب نشود و شرایط استفاده نیز بررسی گردد. |
| تقسیم بندی پنل | تقسیم شیشه به چند بخش کوچک تر می تواند تنش روی هر پنل را کاهش دهد و کنترل ساخت قاب را ساده تر کند. | ابعاد پنل با فرم درب و محل اعضای تقویتی هماهنگ شود. |
| لقمه و نوار محافظ | لقمه و نوار مناسب مانع تماس مستقیم شیشه با فلز می شوند و از انتقال ضربه و فشار نقطه ای به لبه شیشه جلوگیری می کنند. | شیشه بدون واسطه مناسب در داخل فریم فلزی مهار نشود. |
| جوشکاری قاب | جوشکاری مرحله ای باعث می شود حرارت, فریم را از گونیا خارج نکند و دهانه محل نصب شیشه شکل دقیق خود را حفظ کند. | ابعاد داخلی قاب پیش از نصب شیشه دوباره کنترل شوند. |
| لولا و یراق | لولا باید وزن مجموع فریم و شیشه را به ستون منتقل کند و تنظیم صحیح آن از افتادگی لنگه و فشار روی پنل جلوگیری می کند. | ظرفیت یراق بر اساس وزن نهایی درب تعیین شود. |
| پوشش آهن | پوشش ضدخوردگی از فریم و نقاط جوش در برابر رطوبت محافظت می کند و مانع آسیب تدریجی اطراف محل نگهداری شیشه می شود. | پوشش قبل از نصب نهایی شیشه کامل و یکدست اجرا شود. |
| قفل و دستگیره | محل قفل و دستگیره باید روی بخش تقویت شده فریم قرار گیرد تا فشار استفاده به شیشه یا قاب باریک منتقل نشود. | جانمایی یراق پیش از ساخت تقسیم بندی شیشه مشخص گردد. |
| نگهداری | بازدید نوارها, پیچ ها, پوشش فلز و سلامت پنل شیشه از ایجاد لرزش, لق شدگی و خوردگی پنهان جلوگیری می کند. | مدلی انتخاب شود که دسترسی به نقاط مهار شیشه برای سرویس امکان پذیر باشد. |
اطلاعات تماس
شناخت فنی طرح های شیشه خور و اثر تقسیم بندی بر عملکرد درب
ساختار شیشه خور در درب ویلایی فقط برای افزایش جذابیت ظاهری استفاده نمی شود, زیرا محل و اندازه پنل ها بر وزن لنگه, توزیع تنش و میزان نور ورودی اثر می گذارند. طرح های عمودی و افقی رفتار متفاوتی در قاب دارند و مدل های چندپنل به اعضای تقسیم کننده بیشتری نیاز دارند. هرچه سطح شیشه بزرگ تر شود, کنترل صلبیت فریم و کیفیت مهار لبه ها اهمیت بیشتری پیدا می کند. در مقابل, تقسیم بیش از حد سطح می تواند تعداد اتصال های فلزی و وزن قاب را افزایش دهد. مدل های نیمه پوشیده یا ترکیبی فلز و شیشه امکان کنترل بهتر حریم خصوصی را فراهم می کنند. انتخاب طرح مناسب باید بر اساس ابعاد دهانه, نوع بازشو, میزان نور مورد نیاز و ظرفیت قاب انجام شود تا شیشه بخشی هماهنگ از سازه باشد و نه عنصری که بعد از ساخت به درب اضافه شده است.

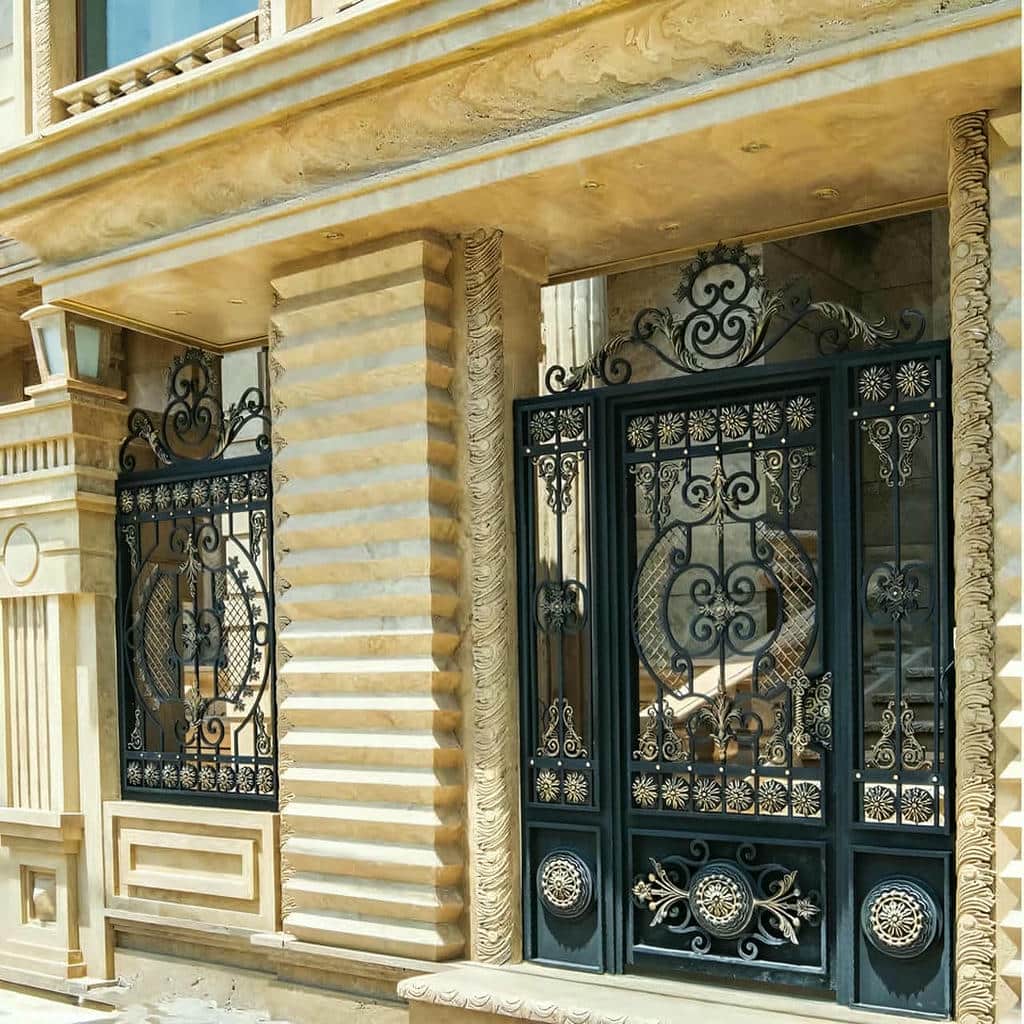

طرح عمودی برای ایجاد ارتفاع بصری و قاب های باریک تر
در طرح عمودی, پنل های شیشه در امتداد ارتفاع قرار می گیرند و می توانند ظاهر درب را کشیده تر نشان دهند. از نظر فنی, طول زیاد هر پنل نیازمند کنترل دقیق عرض دهانه داخلی فریم است تا لبه های شیشه در تمام مسیر حمایت یکنواخت داشته باشند. اعضای افقی میانی می توانند طول آزاد شیشه را کاهش دهند و هم زمان به صلبیت قاب کمک کنند. اگر پنل بسیار باریک باشد, نصب لقمه و نوار محافظ دشوارتر می شود و اگر بیش از حد عریض طراحی شود, وزن آن افزایش پیدا می کند. بنابراین تناسب میان عرض شیشه و قاب اهمیت مستقیم دارد.
مدل عمودی برای ورودی هایی که خطوط معماری کشیده دارند مناسب است, اما محل قفل و دستگیره باید پیش از تقسیم بندی مشخص شود. قرار گرفتن یراق روی بخش باریک میان دو شیشه می تواند فضای کافی برای اتصال مقاوم ایجاد نکند. بهتر است ناحیه ای از قاب برای تجهیزات مکانیکی تقویت شود و پنل های شیشه اطراف آن طراحی شوند. در مدل دو لنگه نیز خطوط عمودی دو طرف باید در حالت بسته از نظر ارتفاع و فاصله هماهنگ باشند. این هماهنگی علاوه بر ظاهر, نشان می دهد قاب ها بدون افتادگی و تغییر تراز نصب شده اند.

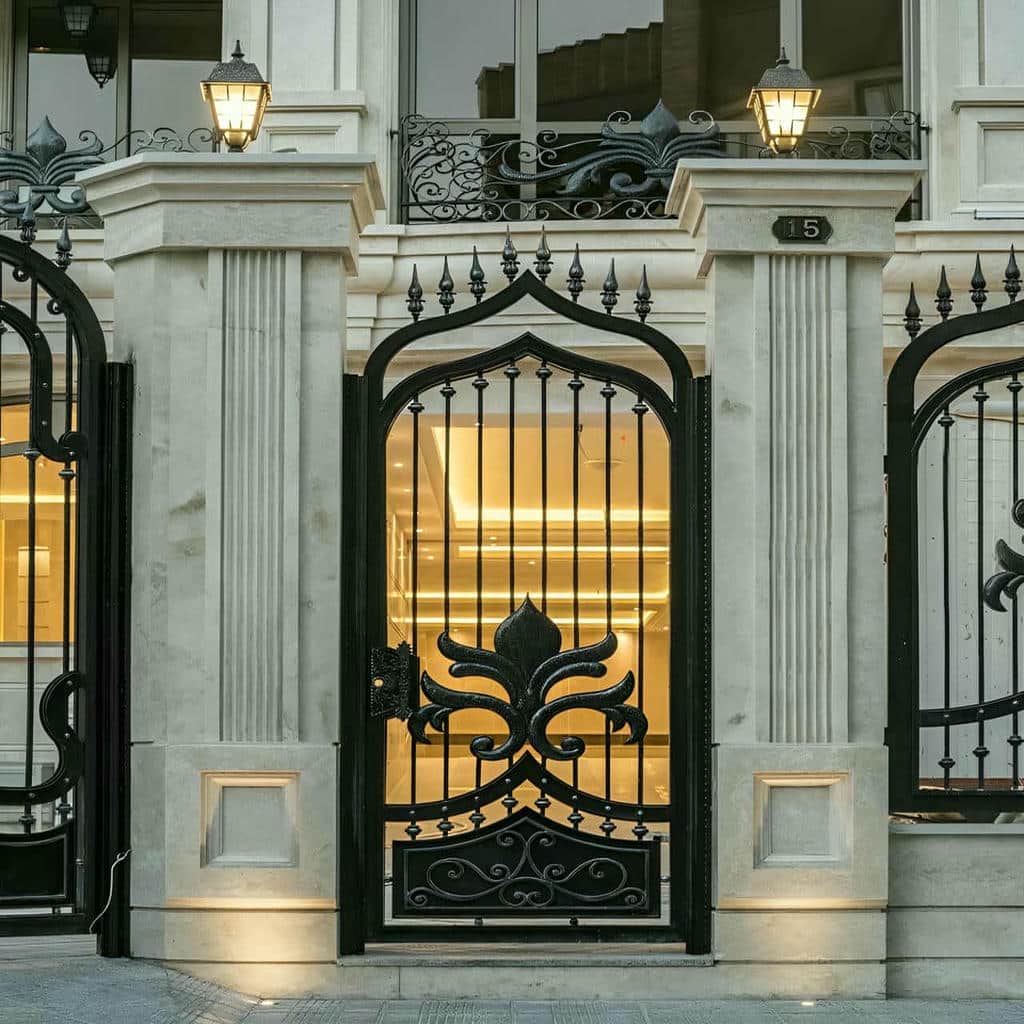

طرح افقی و چندپنل برای کنترل ابعاد شیشه
تقسیم افقی سطح درب به چند پنل باعث می شود هر قطعه شیشه ابعاد کوچک تری داشته باشد و حمل و نصب آن ساده تر شود. اعضای افقی فریم می توانند نقش تقویتی نیز داشته باشند و از پیچش قاب جلوگیری کنند. با این حال, تعداد زیاد تقسیمات وزن آهن را افزایش می دهد و نقاط جوش بیشتری ایجاد می کند. این نقاط باید با توالی مناسب جوشکاری شوند تا حرارت باعث تغییر شکل دهانه پنل ها نشود. اندازه هر بخش بهتر است بر اساس ارتفاع کلی درب و محل دید کاربران انتخاب شود تا طرح از حالت متراکم و سنگین خارج نشود.
در پنل های افقی, کنترل فاصله های مساوی اهمیت زیادی دارد, زیرا کوچک ترین اختلاف ارتفاع خطوط در دو لنگه دیده می شود. شیشه ها نیز باید پس از تکمیل و رنگ آمیزی فریم نصب شوند تا حرارت یا ذرات جوش به سطح آن ها آسیب نرساند. استفاده از نوار یا لقمه مناسب در تمام پنل ها باعث می شود تنش نقطه ای روی لبه ها کاهش پیدا کند. اگر یک بخش نیاز به تعویض داشته باشد, طراحی چندپنل مزیت دیگری ایجاد می کند؛ زیرا ممکن است بدون باز کردن تمام شیشه های درب بتوان همان قسمت آسیب دیده را سرویس کرد.

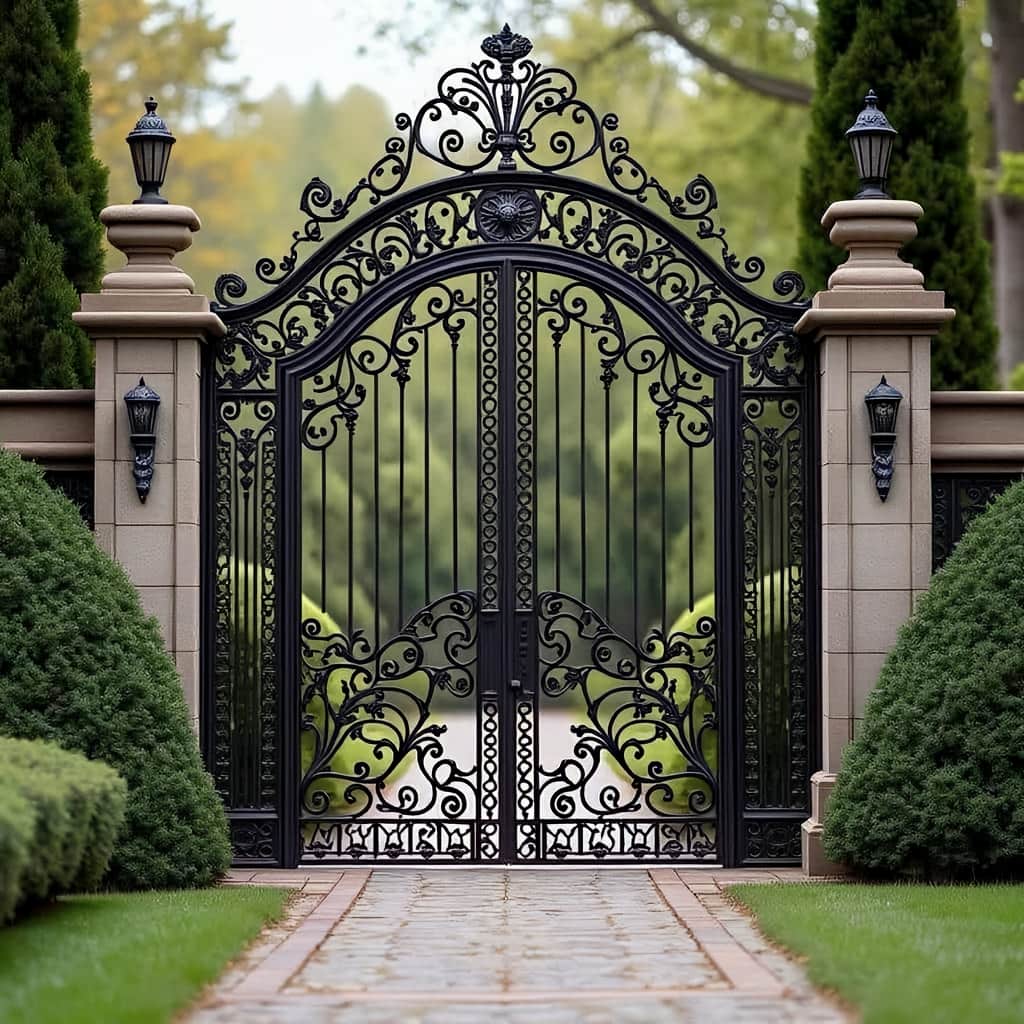

طرح نیمه پوشیده برای تعادل نور و حریم خصوصی
مدل نیمه پوشیده بخشی از سطح را با ورق یا پروفیل های متراکم می بندد و شیشه را در قسمت مشخصی از درب قرار می دهد. این ترکیب می تواند حریم خصوصی را حفظ کند و هم زمان اجازه ورود نور به فضای پشت درب را بدهد. محل قرارگیری شیشه از نظر وزن نیز اهمیت دارد؛ تمرکز پنل های سنگین در بخش بالایی می تواند مرکز ثقل لنگه را تغییر دهد و فشار بیشتری به لولا وارد کند. بنابراین بهتر است تقسیم وزن همراه با طراحی ظاهری بررسی شود. قاب اطراف شیشه نیز باید مستقل از ورق تزئینی, مقاومت کافی داشته باشد.
در بخش های پوشیده, امکان استفاده از رنگ یا بافت متفاوت وجود دارد و این موضوع به طراحی متنوع تر کمک می کند. با این حال, مرز میان ورق و شیشه باید از نظر آب بندی, تخلیه رطوبت و دسترسی برای سرویس بررسی شود. آب نباید در شیارهای پایین قاب باقی بماند و قطعات محافظ شیشه باید امکان خروج رطوبت را مختل نکنند. در مدل نیمه پوشیده, انتخاب محل شیشه می تواند دید مستقیم را نیز کنترل کند. این ویژگی زمانی مؤثر است که ارتفاع پنل بر اساس کاربرد واقعی ورودی و نه فقط تصویر نمونه تعیین شود.
- ابعاد هر پنل شیشه باید با صلبیت فریم و وزن لنگه هماهنگ باشد.
- تقسیم چندپنل می تواند حمل و تعویض شیشه را ساده تر کند.
- محل قفل و دستگیره پیش از طراحی تقسیم بندی پنل مشخص شود.
- شیشه نباید بدون نوار یا لقمه محافظ مستقیماً با فلز تماس داشته باشد.
- مدل نیمه پوشیده امکان کنترل هم زمان نور و حریم خصوصی را فراهم می کند.
فریم آهنی مهار شیشه و کنترل دوام سازه
فریم آهنی در درب شیشه خور وظیفه ای فراتر از ایجاد ظاهر دارد و باید هم زمان وزن شیشه, نیروی باز و بسته شدن و فشار یراق را تحمل کند. دهانه داخلی قاب باید پس از جوشکاری شکل دقیق خود را حفظ کند تا شیشه بدون فشار و با فاصله مناسب داخل آن قرار گیرد. لبه شیشه به فشار نقطه ای حساس است و استفاده از لقمه یا نوار مناسب مانع انتقال مستقیم ضربه از فلز می شود. محل اتصال لولا نیز باید روی بخش تقویت شده فریم قرار گیرد, زیرا افتادگی قاب می تواند به تغییر فاصله اطراف شیشه منجر شود. پس از تکمیل ساخت, سطح فلز باید از نظر زنگ, جوش و ناهمواری آماده شود و پوشش ضدخوردگی پیش از نصب شیشه اجرا گردد. دوام واقعی زمانی ایجاد می شود که سازه فلزی و پنل شیشه ای به صورت دو جزء هماهنگ طراحی شوند.
انتخاب پروفیل متناسب با وزن شیشه و عرض لنگه
پروفیل قاب باید بر اساس وزن کل لنگه و ابعاد شیشه انتخاب شود. استفاده از پنل بزرگ می تواند وزن را به طور محسوسی افزایش دهد و اگر قاب باریک باشد, احتمال پیچش در هنگام حرکت بیشتر می شود. اعضای میانی علاوه بر تقسیم شیشه, می توانند مسیر انتقال نیرو را بهبود دهند. در لنگه های عریض, فاصله مرکز جرم از لولا نیز اهمیت دارد و گشتاور بیشتری به محل اتصال وارد می کند. بنابراین فقط ضخامت ظاهری پروفیل معیار مناسبی نیست و باید رابطه میان عرض, وزن و تعداد اعضای تقویتی بررسی شود.
در طرح های مینیمال معمولاً تمایل به استفاده از فریم های باریک تر وجود دارد, اما باریک شدن بیش از حد قاب می تواند فضای نصب نوار و عمق مهار شیشه را محدود کند. همچنین محل پیچ یا بست نگهدارنده باید فاصله کافی از لبه پروفیل داشته باشد. طراحی مناسب تلاش می کند ضمن حفظ ظاهر سبک, سطح مقطع کافی برای تحمل بار ایجاد کند. اگر درب دو لنگه باشد, وزن دو بخش بهتر است تا حد ممکن متعادل نگه داشته شود تا انتخاب لولا و تنظیم خط مرکزی ساده تر شود.
مهار شیشه بدون ایجاد فشار نقطه ای روی لبه
شیشه نباید به صورت خشک و مستقیم در تماس با فلز قرار گیرد, زیرا ضربه های ناشی از حرکت درب یا تغییرات ابعادی قاب می توانند تنش را روی لبه متمرکز کنند. استفاده از لقمه های مناسب در پایین و نقاط نگهدارنده, وزن پنل را در محل های طراحی شده منتقل می کند. نوارهای محافظ نیز تماس جانبی را کنترل می کنند و از لرزش شیشه در داخل قاب جلوگیری می نمایند. محل لقمه ها باید به شکلی باشد که وزن پنل به صورت متعادل توزیع شود و شیشه به یک گوشه فریم فشار وارد نکند.
فشار بیش از حد نوار یا بست نیز مناسب نیست و ممکن است امکان حرکت محدود ناشی از تغییر دما را از بین ببرد. شیشه باید محکم نگه داشته شود اما در داخل قاب تحت تنش دائمی نباشد. در شیار پایین نیز مسیر تخلیه آب اهمیت دارد, زیرا ورود رطوبت از اطراف پنل در برخی شرایط اجتناب ناپذیر است. طراحی درست باید اجازه دهد آب از قاب خارج شود و در کنار لبه شیشه باقی نماند. بازدید دوره ای نوارها و لقمه ها نیز بخشی از نگهداری فنی درب محسوب می شود.
پوشش فریم و حفاظت نقاط جوش پیش از نصب شیشه
رنگ آمیزی فریم بهتر است پیش از قرار دادن شیشه انجام شود تا تمام لبه های داخلی و نقاط جوش پوشش کامل دریافت کنند. اگر شیشه زودتر نصب شود, دسترسی به گوشه های قاب محدود می شود و احتمال باقی ماندن بخش های بدون پوشش افزایش پیدا می کند. سطح فلز باید از زنگ, چربی و آثار جوش پاک شود تا چسبندگی رنگ مناسب باشد. گوشه های داخلی محل پنل و بخش پایین فریم از نقاطی هستند که باید با دقت بیشتری بررسی شوند, زیرا رطوبت می تواند در این نواحی باقی بماند.
پس از نصب نیز هر خراش ایجادشده هنگام تنظیم لولا یا یراق باید ترمیم شود. زنگ موضعی در نزدیکی شیشه می تواند در طول زمان زیر پوشش گسترش پیدا کند و فضای مهار پنل را تغییر دهد. نظافت درب نیز بهتر است با روش هایی انجام شود که به نوارهای محافظ یا پوشش آهن آسیب نرسانند. نگهداری پوشش فقط برای ظاهر نیست؛ زیرا سالم ماندن فریم باعث می شود هندسه قاب و نقاط اتصال در طول زمان پایدارتر باقی بمانند و شیشه تحت فشار ناشی از خوردگی و تغییر شکل قرار نگیرد.
- مقطع فریم بر اساس وزن شیشه و عرض لنگه تعیین شود.
- فریم باریک باید همچنان فضای کافی برای مهار ایمن شیشه داشته باشد.
- لقمه ها وزن پنل را بدون فشار نقطه ای به لبه منتقل کنند.
- مسیر تخلیه آب در بخش پایین قاب مسدود نشود.
- پوشش ضدخوردگی پیش از نصب شیشه روی تمام سطوح فریم اجرا شود.
اندازه گیری نصب و تنظیم دقیق درب ویلایی شیشه خور
اندازه گیری دقیق برای درب شیشه خور اهمیت بیشتری دارد, زیرا پس از ساخت فریم, ابعاد شیشه باید با دهانه داخلی آن هماهنگ باشد و امکان اصلاح گسترده وجود ندارد. عرض و ارتفاع ورودی, شاقول ستون, شیب کف و جهت بازشو باید قبل از ساخت ثبت شوند. سپس قاب فلزی تولید و از نظر گونیا بودن کنترل می شود و ابعاد واقعی محل شیشه پس از تکمیل جوشکاری مبنای سفارش پنل قرار می گیرد. این ترتیب احتمال اختلاف میان نقشه و ابعاد نهایی را کاهش می دهد. در نصب نیز ابتدا لنگه بدون شیشه یا با کنترل وزن مناسب تنظیم می شود و سپس پنل ها در جای خود قرار می گیرند. محل قفل, لولا و تجهیزات اتوماتیک باید از قبل در قاب تقویت شده باشد تا پس از نصب شیشه نیاز به جوشکاری یا برش نزدیک پنل ایجاد نشود.
اندازه گیری قاب پیش از سفارش نهایی شیشه
ابعاد شیشه بهتر است بر اساس فریم ساخته شده و کنترل شده تعیین شود, نه فقط اندازه های اولیه نقشه. جوشکاری می تواند تغییرات بسیار محدودی در قاب ایجاد کند و همین اختلاف برای پنل شیشه اهمیت دارد. اندازه داخلی هر دهانه باید جداگانه ثبت شود, به خصوص در مدل های چندپنل که ممکن است اختلاف های کوچک میان بخش ها وجود داشته باشد. فاصله لازم برای نوار, لقمه و تلرانس نصب نیز در ابعاد نهایی لحاظ می شود. شیشه نباید به اندازه ای بزرگ باشد که با فشار وارد قاب شود یا آن قدر کوچک باشد که مهار مناسب از بین برود.
در مدل دو لنگه, علاوه بر دهانه شیشه باید تراز دو قاب نسبت به یکدیگر نیز کنترل شود. اختلاف ارتفاع یا پیچش یک لنگه می تواند خطوط پنل ها را نامنظم نشان دهد. شیب کف نیز روی فاصله پایین درب اثر دارد و اگر لنگه هنگام بازشدن با زمین تماس پیدا کند, ضربه و لرزش به شیشه منتقل می شود. بنابراین مسیر کامل بازشو پیش از نصب نهایی آزمایش می گردد. هرچه حرکت مکانیکی روان تر باشد, تنش کمتری از باز و بسته شدن به قاب و پنل منتقل خواهد شد.
نصب شیشه پس از تکمیل جوشکاری و رنگ فریم
شیشه باید در مرحله ای نصب شود که عملیات حرارتی و سنگین روی قاب پایان یافته باشد. جوشکاری نزدیک پنل می تواند خطر آسیب حرارتی یا برخورد ذرات داغ را ایجاد کند و رنگ آمیزی پس از نصب نیز دسترسی به لبه های داخلی را کاهش می دهد. پس از تکمیل پوشش, محل قرارگیری شیشه تمیز می شود و لقمه ها در نقاط مناسب قرار می گیرند. پنل بدون فشار اضافه وارد قاب می شود و نوارهای محافظ یا اجزای مهارکننده به صورت یکنواخت نصب خواهند شد.
پس از نصب هر پنل باید لرزش, فاصله اطراف و نشستن صحیح روی لقمه ها بررسی شود. شیشه نباید هنگام حرکت درب صدای برخورد با فریم ایجاد کند. در مدل های چندپنل, ترتیب نصب نیز اهمیت دارد و بهتر است از بخش هایی آغاز شود که دسترسی بیشتری دارند. اگر در آینده نیاز به تعویض یک شیشه باشد, طراحی سیستم مهار باید امکان باز کردن همان پنل را بدون آسیب به بخش های مجاور فراهم کند. این موضوع هزینه و پیچیدگی تعمیر را کاهش می دهد و از باز کردن غیرضروری کل درب جلوگیری می کند.
تنظیم لولا قفل و جک بدون انتقال تنش به شیشه
لولا باید پیش از نصب نهایی شیشه تنظیم شود تا افتادگی یا فشار اضافی بعداً به قاب منتقل نشود. محل قفل نیز باید روی بخش تقویت شده باشد و بسته شدن درب نباید با ضربه شدید همراه شود. استفاده از استاپ مناسب کمک می کند نیروی انتهای حرکت به قاب سازه ای منتقل شود و قفل فقط نقش نگهدارنده را داشته باشد. در مدل دو لنگه, ترتیب بسته شدن دو بخش نیز باید کنترل شود تا برخورد میان لنگه ها موجب لرزش پنل های شیشه ای نشود.

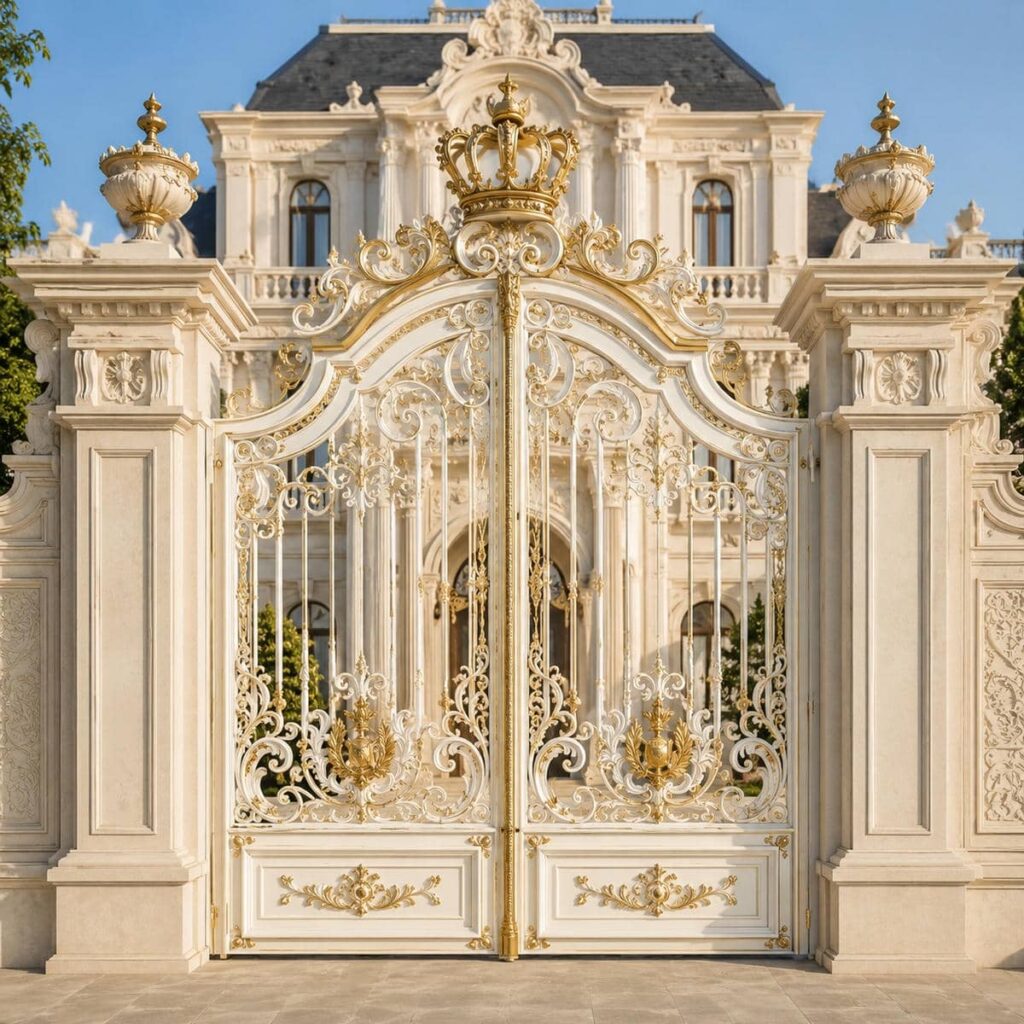

در مدل اتوماتیک, صفحه اتصال جک پیش از تکمیل فریم در نظر گرفته می شود و نیروی بازو نباید به پروفیل ظریف اطراف شیشه وارد شود. حرکت دستی درب باید قبل از راه اندازی موتور روان باشد. اگر لولا سفت باشد یا لنگه به کف تماس پیدا کند, ابتدا ایراد مکانیکی اصلاح می شود. حفاظ کاران می تواند در مرحله ساخت, محل جک, قفل و استاپ را با تقسیم بندی شیشه هماهنگ کند تا نصب تجهیزات پس از تکمیل درب نیازمند تغییرات ناگهانی یا کار نزدیک به پنل های شیشه ای نباشد.
- ابعاد شیشه بر اساس فریم نهایی و کنترل شده تعیین شود.
- حرکت مکانیکی درب پیش از نصب شیشه آزمایش گردد.
- تمام جوشکاری ها و پوشش فریم قبل از جایگذاری پنل تکمیل شوند.
- شیشه در قاب بدون فشار و با لقمه و نوار مناسب مهار شود.
- قفل و جک روی بخش های تقویت شده فریم نصب شوند.
- پس از نصب, لرزش و صدای احتمالی پنل در چند چرخه حرکت بررسی شود.
قیمت سفارش نگهداری و خدمات حفاظ کاران
قیمت درب ویلایی شیشه خور فریم آهنی به مجموعه مشخصات سازه ای و شیشه ای سفارش وابسته است و دو طرح مشابه ظاهری ممکن است فرآیند ساخت متفاوتی داشته باشند. ابعاد لنگه مقدار پروفیل را تعیین می کند, تعداد پنل ها بر حجم تقسیم بندی و جوشکاری اثر می گذارد و نوع شیشه نیز وزن و شیوه مهار را تغییر می دهد. نوع پوشش فریم, لولا, قفل, دستگیره و آماده سازی برای جک از دیگر عوامل مؤثر هستند. شرایط نصب مانند وضعیت ستون, شیب کف و نوع بازشو نیز باید پیش از برآورد نهایی بررسی شوند. حفاظ کاران می تواند مشخصات قاب, پنل و یراق را به صورت یک مجموعه بررسی کند تا سفارش فقط بر اساس ظاهر قیمت گذاری نشود. در کنار هزینه اولیه, امکان تعویض شیشه, ترمیم رنگ و سرویس یراق نیز باید در طراحی دیده شود تا نگهداری آینده ساده تر باشد.
عوامل فنی مؤثر بر قیمت ساخت و شیشه گذاری
ابعاد فریم و تعداد اعضای تقسیم کننده مقدار آهن و حجم عملیات ساخت را مشخص می کنند. مدل چندپنل نسبت به یک سطح ساده, جوشکاری و پرداخت بیشتری دارد و هر پنل نیز به نوار و اجزای مهار جداگانه نیاز دارد. نوع شیشه می تواند وزن کلی را تغییر دهد و همین موضوع روی انتخاب لولا و تقویت قاب اثر می گذارد. پوشش ضدخوردگی و آماده سازی سطح نیز بخشی از کیفیت ساخت هستند. بنابراین برای مقایسه قیمت باید مشخصات کامل فریم, شیشه و یراق کنار یکدیگر دیده شوند.
نوع بازشو و تجهیزات اتوماتیک نیز بر ساختار سفارش اثر دارند. مدل دو لنگه به قفل و استاپ مناسب نیاز دارد و درب مجهز به جک باید در نقاط اتصال بازو تقویت شود. شرایط ستون و کف محل نصب ممکن است ایجاد صفحه مهاری یا اصلاح زیرساز را ضروری کند. به همین دلیل برآورد دقیق پس از اندازه گیری و تعیین طرح نهایی منطقی تر است. در این مرحله می توان نوع شیشه, تقسیم بندی, پوشش و تجهیزات را مشخص کرد و از اضافه شدن اصلاحات پیش بینی نشده پس از تولید جلوگیری نمود.
مراحل سفارش از انتخاب طرح تا نصب شیشه
سفارش حرفه ای با تعیین ابعاد دهانه, نوع بازشو و میزان شیشه مورد نظر آغاز می شود. سپس طرح تقسیم بندی پنل ها و محل یراق مشخص می گردد و قاب بر اساس وزن تقریبی و شرایط استفاده طراحی می شود. پس از ساخت, گونیا بودن دهانه های شیشه کنترل می گردد و ابعاد نهایی پنل ها ثبت می شوند. عملیات پرداخت و پوشش فلز پیش از شیشه گذاری تکمیل می شود. این ترتیب باعث می شود شیشه در معرض جوشکاری و اصلاحات سنگین قرار نگیرد و ابعاد آن نیز بر اساس فریم واقعی تعیین شوند.
در مرحله نصب, ابتدا لولا و قاب تنظیم می شوند و سپس شیشه با لقمه و نوار مناسب در محل قرار می گیرد. قفل و استاپ بعد از تثبیت حرکت بررسی می شوند و در مدل اتوماتیک, جک در پایان فرآیند تنظیم خواهد شد. حفاظ کاران می تواند مراحل ساخت قاب و آماده سازی شیشه را با یکدیگر هماهنگ کند تا ابعاد پنل با دهانه واقعی تطابق داشته باشد. کنترل پایانی نیز شامل بررسی حرکت, لرزش احتمالی شیشه, وضعیت نوارها و بسته شدن صحیح درب است.
نگهداری شیشه فریم و زمان مناسب برای تعمیر
نگهداری این نوع درب شامل بررسی هم زمان شیشه و ساختار فلزی است. لق شدن نوار, ایجاد صدای لرزش, تغییر فاصله پنل با قاب یا افتادگی لنگه نشانه هایی هستند که باید بررسی شوند. خراش یا زنگ روی فریم نیز بهتر است قبل از گسترش ترمیم شود. برای نظافت شیشه باید از وارد کردن ضربه به لبه ها و فشار شدید روی پنل خودداری کرد. در مدل های چندبخشی, هر پنل به صورت جداگانه از نظر مهار و سلامت بررسی می شود.
اگر شیشه آسیب ببیند, علت خرابی نیز باید مشخص شود. شکست ناشی از ضربه با حالتی که از فشار قاب یا مهار نامناسب ایجاد شده یکسان نیست. در تعمیر, ابتدا فریم و محل لقمه ها بررسی می شوند و سپس پنل جایگزین نصب خواهد شد. در مدل های اتوماتیک نیز سفتی حرکت یا ضربه انتهایی باید سریع اصلاح شود تا لرزش مداوم به شیشه منتقل نشود. سرویس دوره ای لولا, قفل و جک کمک می کند سازه در وضعیت صحیح باقی بماند و تنش اضافی روی پنل ها ایجاد نشود.
- برآورد قیمت پس از مشخص شدن ابعاد, نوع شیشه و تقسیم بندی انجام شود.
- شیشه گذاری بعد از تکمیل رنگ و تنظیم قاب انجام گیرد.
- در حمل, لبه های شیشه و گوشه های فریم از ضربه محافظت شوند.
- لق شدگی نوار یا لرزش پنل در مراحل اولیه بررسی شود.
- علت شکست شیشه پیش از نصب پنل جایگزین مشخص گردد.
- سرویس لولا و جک از انتقال ضربه و فشار به شیشه جلوگیری می کند.
برای خرید درب شیشه خور چه مشخصات فنی باید بررسی شود
مقطع فریم, ابعاد پنل, نوع شیشه, روش مهار, کیفیت لولا و پوشش ضدخوردگی از مهم ترین مشخصات هستند. محل قفل و دستگیره نیز باید روی بخش مقاوم قاب قرار گیرد. بهتر است شیشه پس از ساخت و کنترل فریم اندازه گیری شود تا ابعاد واقعی دهانه مبنای سفارش قرار بگیرد. هنگام خرید, فقط ظاهر پنل مهم نیست و نحوه قرارگیری لقمه, امکان تخلیه آب و دسترسی برای تعویض شیشه نیز باید بررسی شوند.
قیمت درب ویلایی شیشه خور به چه عواملی بستگی دارد
قیمت به ابعاد قاب, مقدار پروفیل, تعداد پنل ها, نوع شیشه, روش مهار, پوشش فریم و تجهیزات جانبی وابسته است. مدل های چندپنل و مدل های اتوماتیک جزئیات ساخت متفاوتی دارند و شرایط محل نصب نیز می تواند روی فرآیند اجرا اثر بگذارد. برای برآورد دقیق بهتر است ابتدا دهانه اندازه گیری شود و طرح, نوع شیشه و یراق مشخص گردند. مقایسه زمانی درست است که مشخصات فنی دو سفارش در کنار ظاهر آن ها یکسان بررسی شوند.
آیا شیشه می تواند مستقیماً با فریم آهنی تماس داشته باشد
تماس مستقیم مناسب نیست, زیرا فلز می تواند ضربه و تنش را به لبه شیشه منتقل کند. معمولاً از لقمه ها و نوارهای مناسب برای ایجاد فاصله و توزیع فشار استفاده می شود. این اجزا همچنین لرزش پنل در داخل قاب را کاهش می دهند. محل قرارگیری آن ها باید طوری باشد که وزن شیشه به شکل کنترل شده منتقل شود. استفاده از مهار مناسب به ویژه در درب متحرک اهمیت دارد, چون باز و بسته شدن مداوم می تواند تنش های بیشتری نسبت به پنل ثابت ایجاد کند.
برای سفارش درب چندپنل چه اندازه گیری هایی لازم است
ابتدا ابعاد کلی دهانه, وضعیت ستون و نوع بازشو مشخص می شوند. پس از ساخت قاب, اندازه داخلی هر پنل جداگانه اندازه گیری می شود تا شیشه بر اساس ابعاد واقعی تولید گردد. محل قفل, دستگیره و اعضای تقسیم کننده نیز باید پیش از سفارش نهایی مشخص باشند. در مدل دو لنگه, تراز خطوط افقی و عمودی دو طرف اهمیت زیادی دارد. این روند باعث می شود پنل ها بدون فشار و با فاصله مناسب در داخل فریم قرار گیرند.
چه عواملی باعث لرزش شیشه داخل درب می شوند
مهار نامناسب, فرسودگی نوار, فاصله زیاد پنل با قاب یا لقمه گذاری نادرست می توانند باعث لرزش شوند. تاب فریم یا افتادگی لنگه نیز ممکن است فاصله اطراف شیشه را تغییر دهد. اگر صدا یا لرزش ایجاد شده است, بهتر است ابتدا وضعیت قاب, لولا و اجزای مهار بررسی شوند. افزودن فشار بیشتر روی شیشه بدون یافتن علت اصلی راه حل مناسبی نیست. پنل باید ثابت باشد اما نباید تحت فشار دائمی و غیرضروری قرار گیرد.
نصب جک روی درب شیشه خور چگونه ایمن تر انجام می شود
پایه جک باید روی قسمت تقویت شده فریم آهنی نصب شود و نیروی بازو نباید به پروفیل ظریف کنار شیشه منتقل گردد. محل اتصال بهتر است پیش از رنگ و شیشه گذاری آماده شود. حرکت دستی لنگه نیز باید بدون گیر و افتادگی باشد تا موتور مجبور به جبران ایراد مکانیکی نشود. استاپ مناسب در پایان حرکت از ضربه شدید جلوگیری می کند. پس از نصب جک, چند چرخه کامل باز و بسته شدن برای بررسی لرزش پنل و عملکرد قفل انجام می شود.
جمع بندی
9 طرح درب ویلایی شیشه خور فریم آهنی از نظر تقسیم بندی پنل, مقدار شیشه, ضخامت قاب و نوع بازشو تفاوت دارند و همین تفاوت ها مستقیماً روی وزن, ایمنی و دوام اثر می گذارند. فریم باید پیش از سفارش شیشه کاملاً ساخته و کنترل شود تا ابعاد پنل بر اساس دهانه واقعی تعیین شوند. استفاده از لقمه و نوار مناسب, جلوگیری از تماس مستقیم شیشه با فلز و انتقال وزن به نقاط طراحی شده از اصول مهم نصب هستند. لولا, قفل و جک نیز باید به بخش های مقاوم قاب متصل شوند تا هیچ نیروی مکانیکی غیرضروری به پنل منتقل نشود. پوشش ضدخوردگی و مسیر خروج آب در پایین قاب نیز برای دوام بلندمدت اهمیت دارند. سرویس دوره ای نوارها, یراق و فریم باعث می شود لرزش و افتادگی زود تشخیص داده شوند. برای برسی طرح, دریافت مشاوره, ثبت سفارش یا استعلام قیمت روز می توان مشخصات دهانه و مدل مورد نظر را در اختیار حفاظ کاران قرار داد تا ساخت, شیشه گذاری و نصب با کنترل فنی و هماهنگی کامل اجرا شوند.
